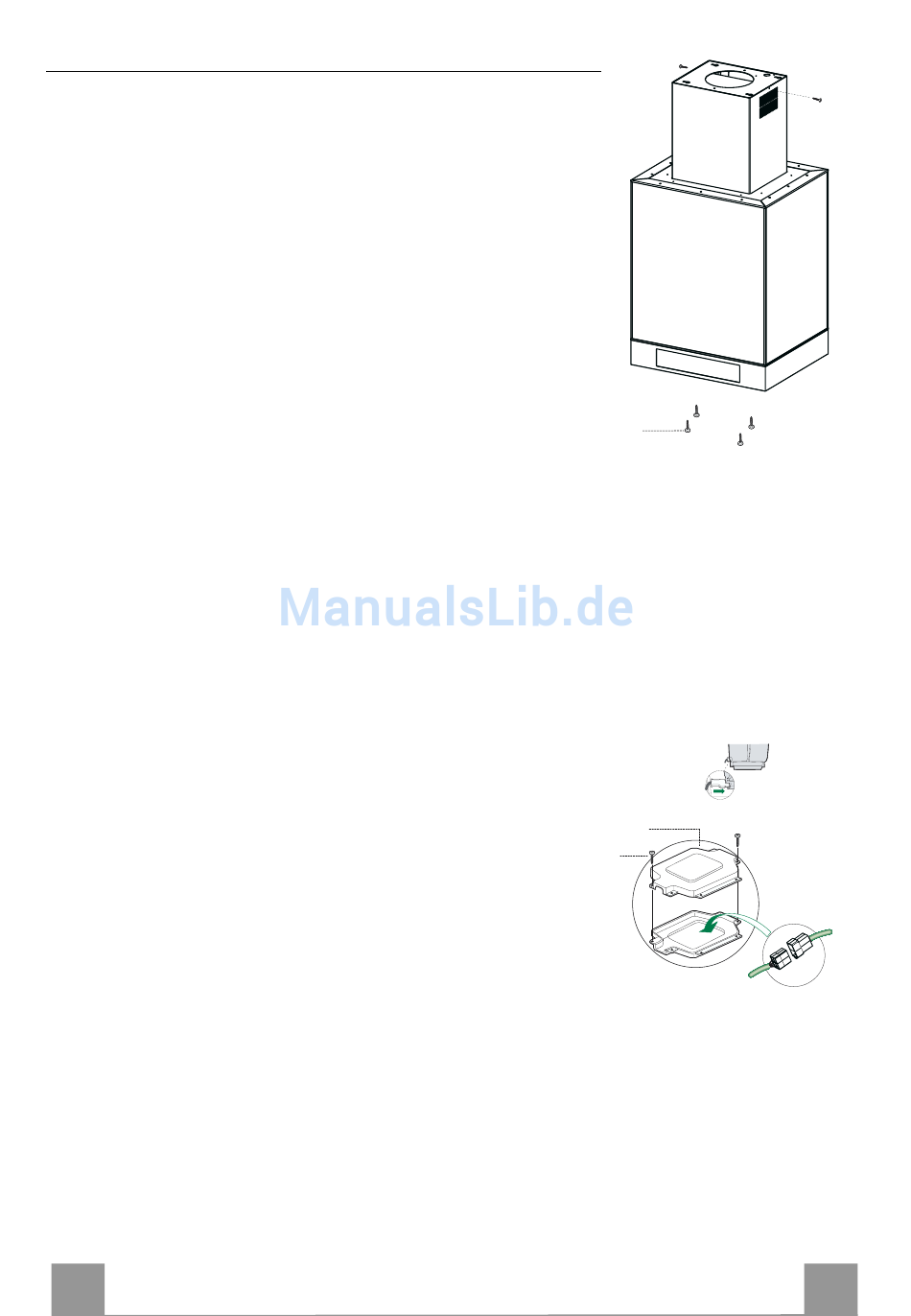

Montage schouw en bevestiging afzuigkap
• Plaats de bovenste schouw met de gaten naar boven bij
installatie van het model met luchtcirculatie, met de gaten naar
beneden bij installatie van het model met luchtafvoer naar
buiten, en bevestig hem aan de bovenkant aan de koppeling
voor de bovenste schouw met de bijgeleverde schroeven 12c
(2,9 x 9,5).
Model met luchtcirculatie
• Controleer of het verbindingsstuk van de luchtuitlaat 15 zich
ter hoogte van het rooster van de schouw bevindt.
• Als dat niet het geval is, verwijder dan de schouw en stel de
hoogte van het verbindingsstuk van de luchtuitlaat 15 af;
monteer daarna de onderdelen weer volgens de beschrijving.
Alvorens de afzuigkap aan het frame te bevestigen:
• Trek het afzuigpaneel open.
• Koppel het paneel los van de afzuigkap door de hendel van de
bevestigingspen te verschuiven.
• Verwijder de vetfilters uit de afzuigkap.
• Verwijder eventuele geurfilters met actieve koolstof.
• Bevestig daarna van onderaf de afzuigkap aan het frame met de
4 bijgeleverde schroeven 12f.

ELEKTRISCHE AANSLUITING

• Sluit de afzuigkap op het elektriciteitsnet aan met een tweepo-
lige schakelaar ertussen met een opening tussen de contacten
van minstens 3 mm.
• Open het afzuigpaneel en de vetfilters en controleer of de con-
nector van het netsnoer goed in de aansluiting van de afzuigin-
richting is gestoken.
• Sluit de connectoren aan.
• Open de afdekking van de aansluitdoos van de neonlamp 24
vanaf de binnenkant door de schroeven los te draaien.
• Sluit de vrij gebleven stekker aan op de stekker die al in de
aansluitdoos van de neonlamp aanwezig is, sluit de afdekking
weer en monteer de aansluitdoos op zijn plaats.
• Monteer bij het model met luchtcirculatie het geurfilter met
actieve koolstof.
• Monteer de vetfilters en het afzuigpaneel weer.
NL
12f
24
12e
12c
Neon
6
61
1
