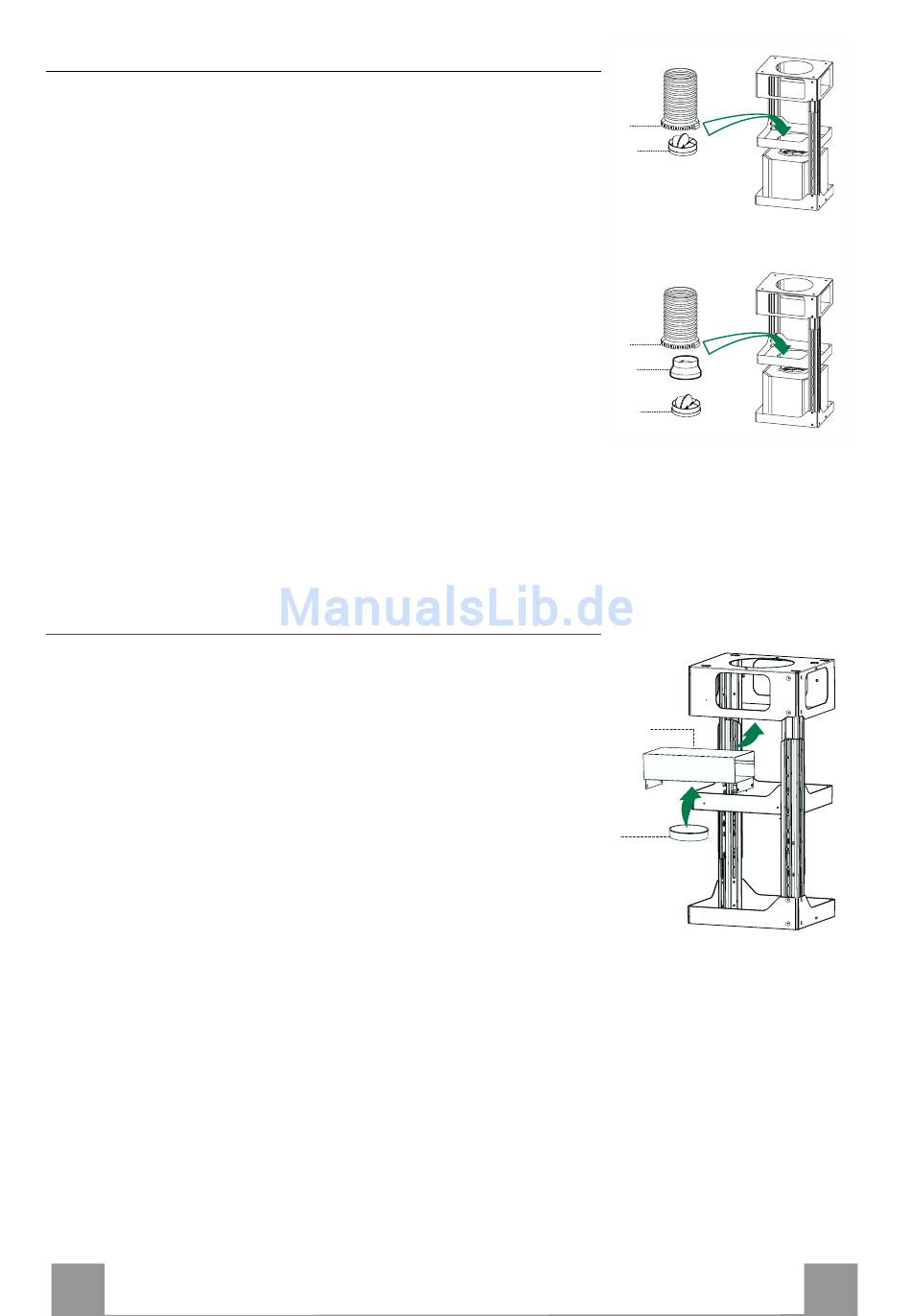

USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la Cappa alla
tubazione di uscita per mezzo di un tubo rigido o flessibile la cui
scelta è lasciata all'installatore.
Collegamento tubo ø 150
• Inserire la Flangia con valvola 10a ø150 sull'Uscita del Corpo
Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
Collegamento tubo ø 120
• Per collegamento con tubo ø120 mm, inserire la Flangia di ri-
duzione 9 sulla flangia ø 150 10a precedentemente installata.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
• In ambedue i casi, togliere eventuali Filtri Antiodore al Carbo-
ne attivo.
Uscita aria Versione Filtrante
• Fissare il Raccordo 15 al traliccio utilizzando le 4 Viti in dota-
zione.
• Incastrare la flangia 10 nell'apposito foro inferiore del Raccor-
do 15.
• Collegare l'uscita aria della cappa con la flangia posta sotto al
raccordo per mezzo di un tubo rigido o flessibile ø 150mm , la
cui scelta è lasciata all'installatore
IT
Connessioni
ø 150
25
10a
ø 120
25
9
10a
15
10
