Montaggio Camino e Fissaggio Corpo Cappa

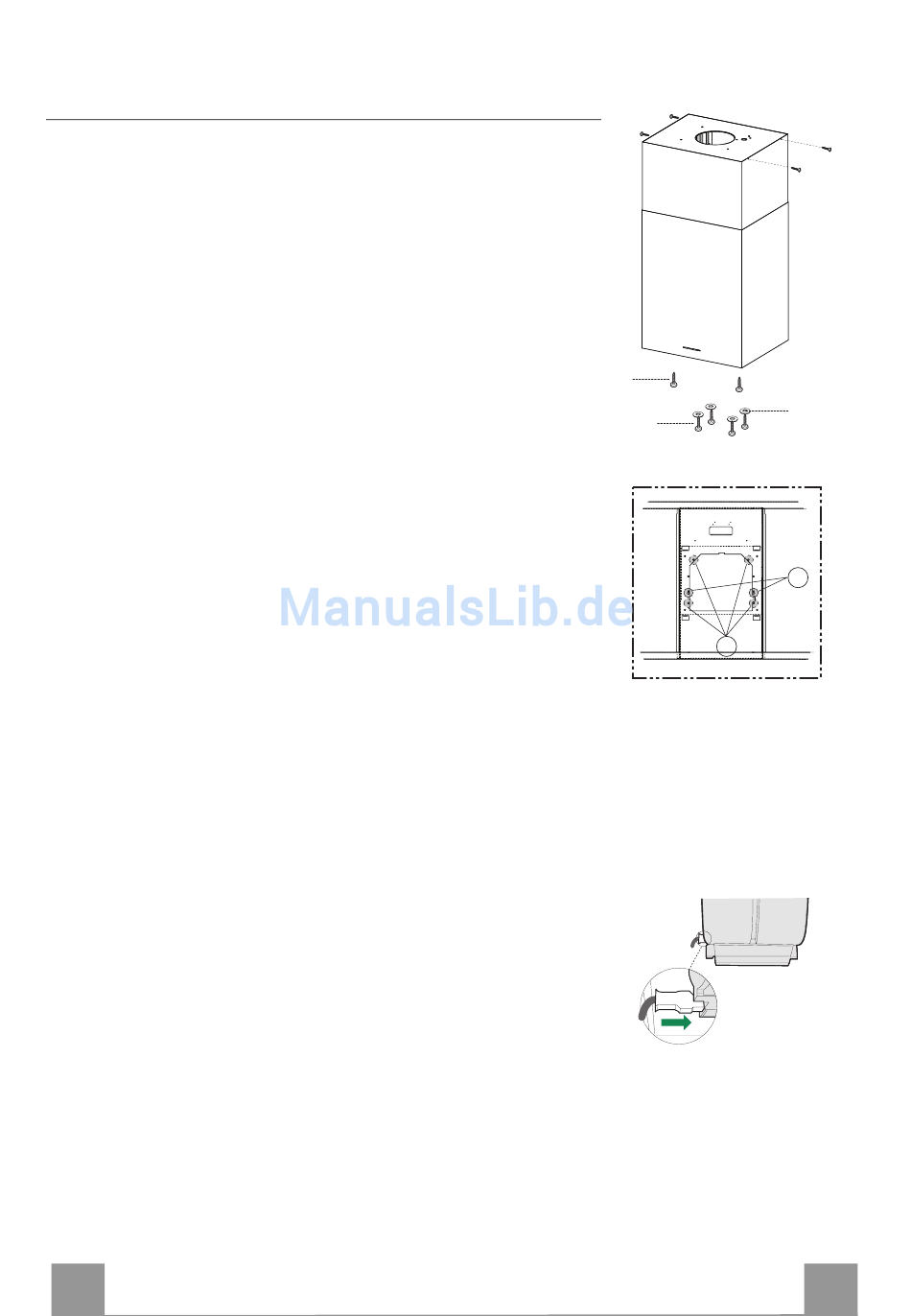

• Inserire il Camino superiore e fissarlo nella parte superiore
all'Attacco Camino Superiore con le Viti 12c (2,9 x 9,5) in do-
tazione.

Versione filtrante

• Assicurarsi che il Raccordo Uscita Aria 15 sia in corrisponden-
za della Grigliatura del Camino.
• Se così non fosse, rimuovere il camino e aggiustare la posizio-
ne del Raccordo Uscita Aria 15; rimontare quindi i particolari
come prima descritto.
Prima di fissare il Corpo Cappa al Traliccio:
• Avvitare per metà le 2 Viti 12f sulla parte inferiore del traliccio
in posizione laterale in corrispondenza dei 2 fori predisposti.
• Aprire il pannello aspirante tirandolo.
• Sganciare il pannello dal corpo cappa facendo scorrere
l'apposita leva del perno di fissaggio.
• Togliere i Filtri antigrasso dal Corpo Cappa.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
• Sollevare il Corpo Cappa e incastrare le Viti 12f sulle asole
(rif.A) fino a battuta.
• Fissare da sotto con 4 Viti 12q e 4 Rondelle 22 in dotazione il
Corpo Cappa al Traliccio predisposto (rif.B) e serrare definiti-
vamente tutte le Viti.

CONNESSIONE ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un
Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Aprire il Pannello Aspirante e i filtri antigrasso, assicurarsi che
il connettore del Cavo di alimentazione sia correttamente inse-
rito nella presa dell'Aspiratore
• Effettuare i collegamenti dei Connettori
• Per la Versione Filtrante montare il Filtro Antiodore al Carbo-
ne attivo.
• Rimontare i Filtri Antigrasso e il Pannello Aspirante.
