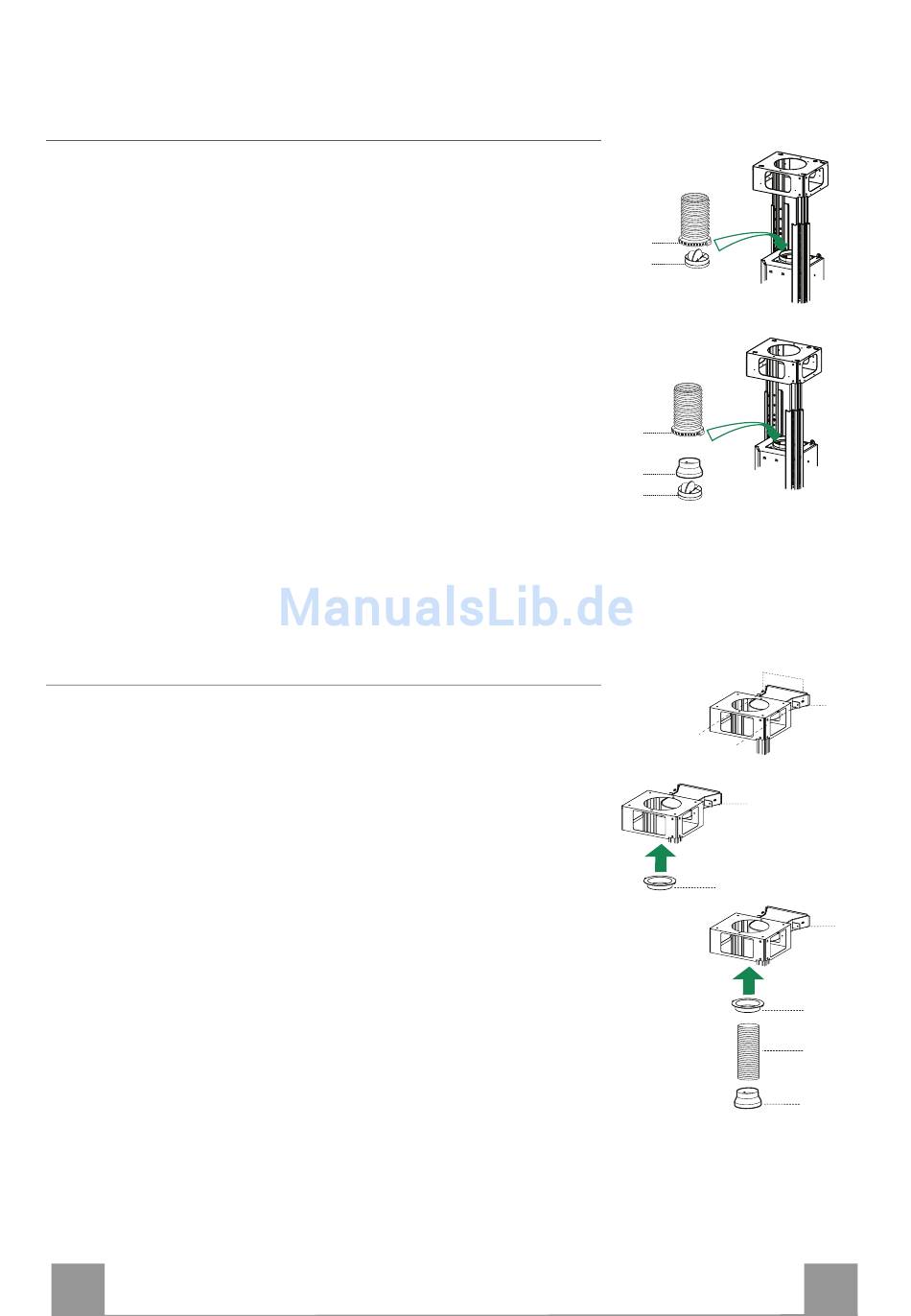

ANSCHLUSS IN ABLUFTVERSION

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise
mittels Rohr oder Schlauch (ø150 oder 120mm) an die Außen-
rohrleitung angeschlossen werden.
Anschlussrohres ø 150
• Den Flansch mit Ruckstauklappe 10 anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren.Das hierzu er-
forderliche Material wird nicht mitgeliefert.
Anschlussrohres ø 120
• Bei Verwendung eines Anschlussrohres ø 120 den Reduzier-
flansch 9 am Flansch mit Ruckstauklappe 10 anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren.Das hierzu er-
forderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.
Anschluss in Umluftversion
• Den Reduzierflansch 9 auf den Gebläseaustritt geben.
• Die Klebedichtung Novastik 13 am Anschluss Luftaustritt 15 anbrin-
gen und diesen am oberen Gerüst mit Hilfe der 2 Kugelgriffe 24 befes-
tigen.
• Den Anschlussflansch Luftaustritt 14 am Anschluss Luftaustritt 15
anbringen.
• Die beiden Austritte mit dem Anschlussrohr Luftaustritt 29 verbinden.
DE
Anschlüsse
ø 150
25
10
ø 120
25
9
10
24
15
14
14
29
9
15
15
4
