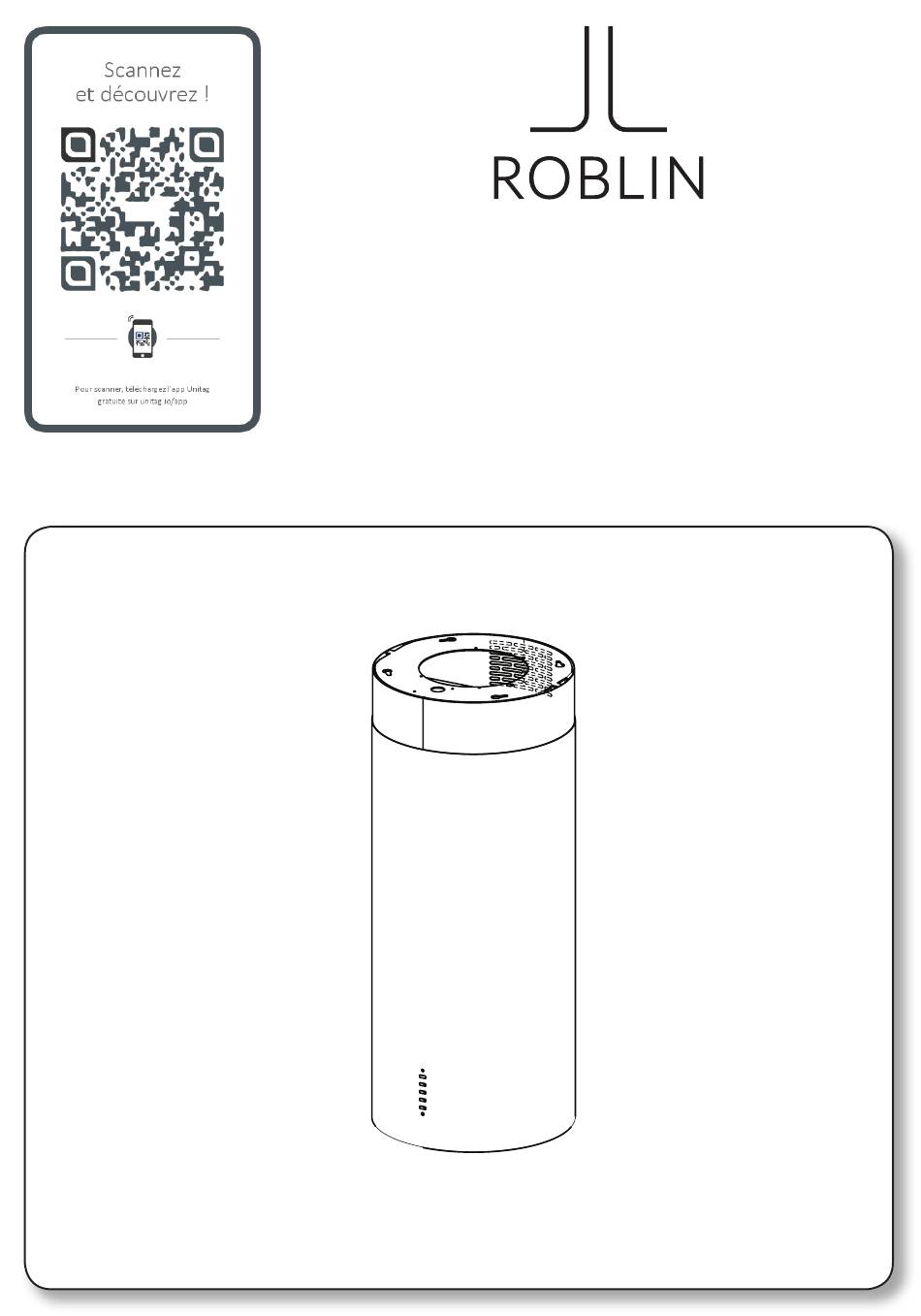

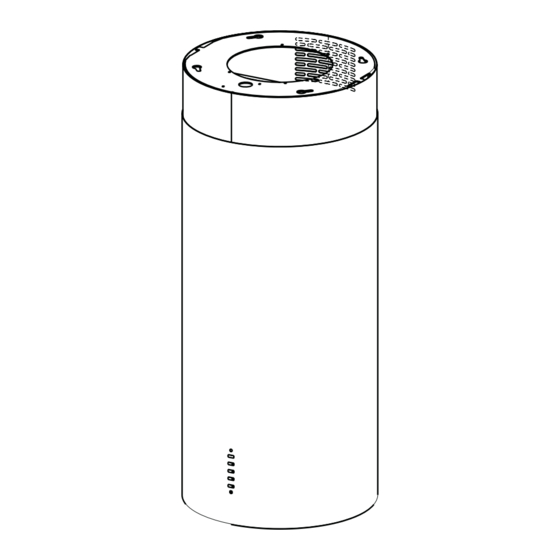

- Seite 1 C Y L I N D R E...
-
Seite 2: Inhaltsverzeichnis
SOMMAIRE CONSIGNES DE SÉCURITÉ ..............................3 CARACTERISTIQUES ................................6 INSTALLATION ..................................8 UTILISATION ..................................12 NETTOYAGE ET ENTRETIEN .............................. 13 INDEX SAFETY INFORMATION ............................... 16 CHARACTERISTICS ................................19 INSTALLATION ..................................21 USE ...................................... 25 CARE AND CLEANING ................................. 26 INHALTSVERZEICHNIS SICHERHEITSINFORMATIONEN ............................ -
Seite 29: Sicherheitsinformationen
SICHERHEITSINFORMATIONEN Zu Ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sie bitte diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie dieses an Dritte weitergeben oder übertragen. - Seite 30 • Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.
- Seite 31 • Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen. Die frei zugänglichen Teile können während des Kochens mit Kochgeräten sehr heiß...
-
Seite 32: Charakteristiken
CHARAKTERISTIKEN Komponenten Bez. Menge Produktkomponenten Haubenkörper komplett mit: Steuerungen, Beleuchtung, Filter, unterem Kaminteil Oberes Kaminteil Teleskopgitter komplett mit Sauggerät, bestehend aus: 7.1a Oberem Gitterteil 7.1b Unterem Gitterteil Reduktionsflansch ø 150-120 mm Klappe Filteranschlussstück Luftaustritt Rohrschellen Bez. Menge Installationskomponenten Dübel ø 10 Schrauben 2,9 x 12,7 Schrauben M6 x 15 Schrauben M6 x 80... - Seite 33 Platzbedarf Abmessungen der Haube in Abluftversion. ** Abmessungen der Haube in Umluftversion.
-
Seite 34: Montage
MONTAGE Bohren der Decke/Trägerplatte und Montage des Teleskopgerüsts BOHREN DER DECKE/TRAGERPLATTE • Mit Hilfe eines Lots den Kochmulden-Mittelpunkt an der Decke oder Trägerplatte ermitteln und kennzeichnen. • Die mitgelieferte Bohrschablone 21 so auf die Decke/Trägerplatte legen, dass die Schablo- nenmitte mit dem gekennzeichneten Mittelpunkt übereinstimmt und die Schablonenseiten auf die Seiten der Kochmulde ausrichten. - Seite 35 VORBEREITUNG DES GITTERS FÜR DEN AN- SCHLUSS IN UMLUFTVERSION Bei Montage der Haube in Umluftversion sind im Gitter alle dafür notwendigen Anschlüsse vorzu- sehen. Zur Vereinfachung der Installation der Teile für die Umluftversion ist das Gitter zu ver- längern. Dazu wie folgt vorgehen: •...
-
Seite 36: Fixierung Des Gitters
FIXIERUNG DES GITTERS • Das Gitter anheben. Dabei darauf achten, dass sich die An- zeige auf der Gitterplatte vorn befindet. • Die Langlöcher des Gitters an den zwei zuvor an der Decke angebrachten Schrauben einhaken und bis zur Mitte des Langlochs zur Regulierung drehen. -
Seite 37: Elektroanschluss
Montage des Kamins und Befestigung des Haubenkörpers Wird die Haube in Umluftversion installiert, den Kamin mit den Langlöchern nach oben drehen. Umgekehrt die Langlöcher für den Fall der Installation in Abluftversion nach unten drehen. • Das obere Kaminteil von unten nach oben einfügen und mit den 2 zuvor entfernten Schrauben am Gitter am oberen Teil be- festigen. -
Seite 38: Bedienung
BEDIENUNG Schalttafel Taste LED Funktion Schaltet die Beleuchtung bei maximaler Intensität ein/aus. Bleibend Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein/aus. Bleibend Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein. Mit zirka 5 Sekunden langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+Licht) wird der Alarm für aktive Aktivkohlefilter aktiviert und die entsprechende LED blinkt zweimal. -
Seite 39: Reinigung Und Wartung
REINIGUNG UND WARTUNG FERNBEDIENUNG (OPTION) Metallfettfilter Die Fettfilter sind spülmaschinengeeignet und müssen gewaschen werden, sobald sich die LED S1 einschaltet, oder mindestens alle 2 Monate, oder auch öfter, je nach Intensität des Gebrauchs. REINIGUNG DER FILTER Reset des Alarmsignals • Die Beleuchtung und den Absaugmotor abstellen. •... -
Seite 40: Auswechseln
Aktivkohle-Geruchsfilter (Umluftvariante) Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss ausgewechselt werden, wenn die LED S1 blinkt, oder mindestens alle 4 Monate. Die Alarmmeldung, wenn zuvor ak- tiviert, erfolgt nur, wenn der Absaugmotor zugeschaltet ist. Aktivierung des Alarmsignals • Bei der Umluftvariante sollte die Alarmanzeige für die Filtersättigung bei der Erstinbetrieb- nahme aktiviert werden. -
Seite 41: Gewerbliche Garantie Und Kundendienst Gewerbliche Garantie
GEWERBLICHE GARANTIE UND KUNDENDIENST GEWERBLICHE GARANTIE Die vom Unternehmen FRANKE FRANCE SAS für die Produkte der Marke ROBLIN gewährte gewerbliche Garantie gilt ausschließlich für Gewerbetreibende im Vertriebssektor. Sie kommt in Kontinentalfrankreich, Korsika und den Französischen Überseegebieten (DOM-TOM) zur Anwendung. Bei dieser gewerblichen Garantie handelt es sich um eine 2-jährige Produktgarantie (Arbeits- und Fahrtkosten sind ausgenommen). - Seite 84 991.0653.432_ver1 - 210518 - D00007817_00...
