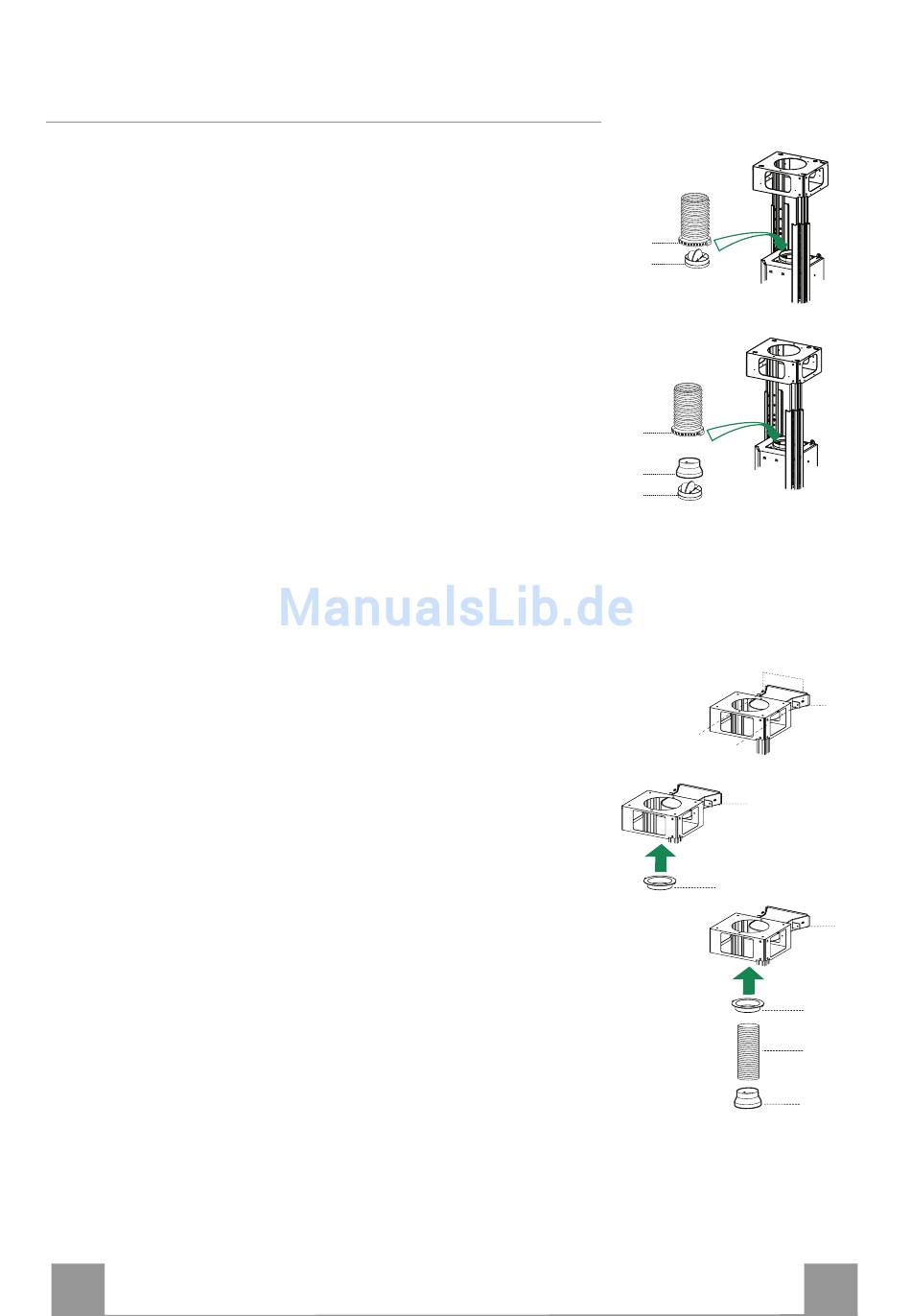

SORTIE AIR VERSION ASPIRANTE
En cas d'installation en version aspirante, brancher la hotte à la
tuyauterie de sortie via un tube rigide ou flexible de ø 150 ou 120
mm, au choix de l'installateur.
Branchement avec un tube de ø150
• Insérer la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériau néces-
saire n'est pas fourni.
Branchement avec un tube de ø120
• Insérer le flasque de réduction 9 sur la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériau néces-
saire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.
SORTIE AIR VERSION FILTRANTE
• Insérer la Flasque de raccord 9 sur la sortie de l'Aspirateur.
• Fixer la Garniture Adhésive Novastik 13 sur le Raccord Sortie
de l'Air 15 et fixer celle-ci au treillis supérieur, au moyen des 2
Pommeaux 24.
• Fixer la Flasque de Raccord Sortie de l'Air 14 au Raccord Sor-
tie de l'Air 15.
• Connecter les deux sorties au Tuyau Raccord Sortie de l'Air
29.
