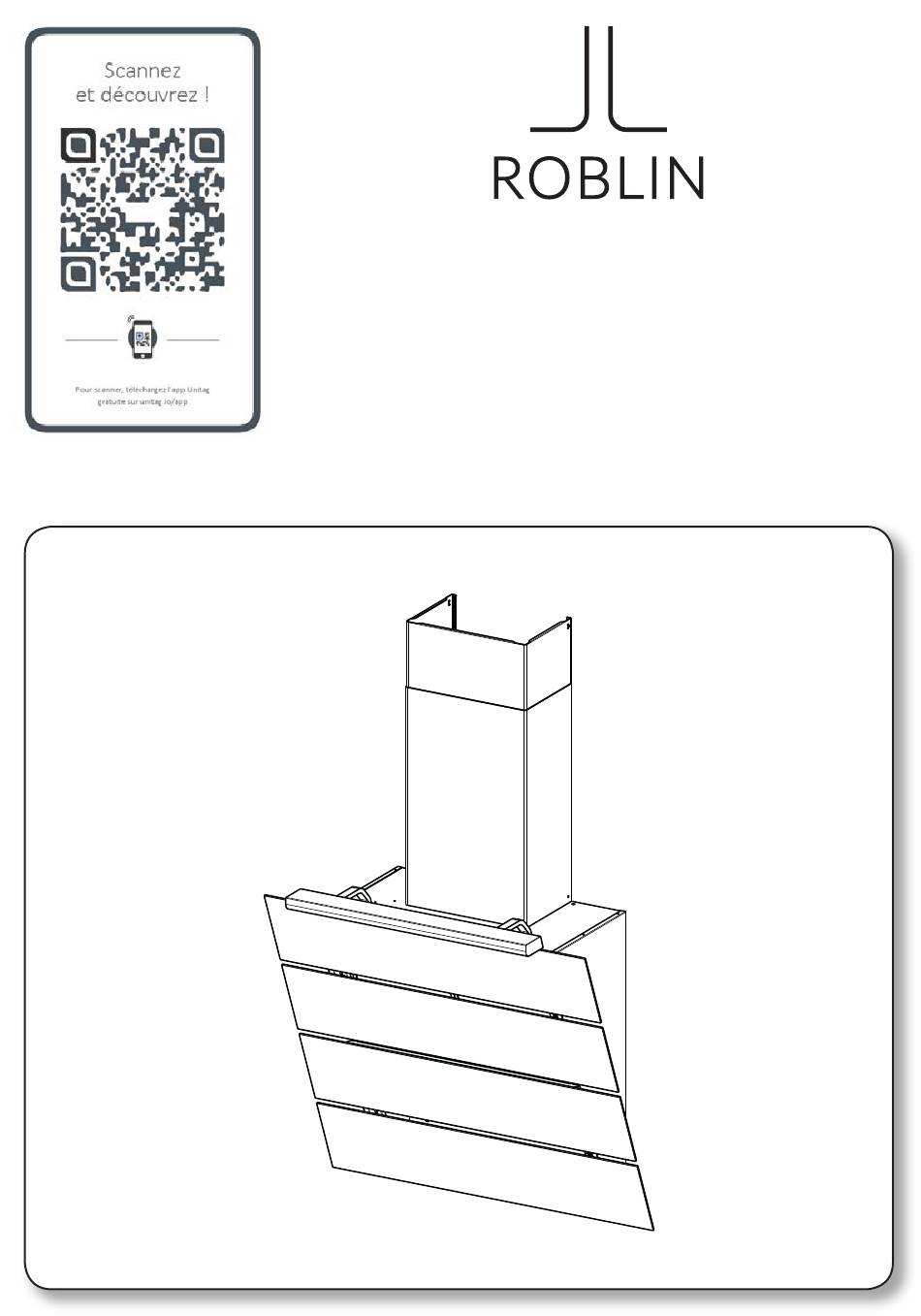

- Seite 1 C R E A T I X...
-
Seite 2: Inhaltsverzeichnis
SOMMAIRE CONSEILS ET SUGGESTIONS............................3 CARACTERISTIQUES................................6 INSTALLATION..................................8 UTILISATION ..................................12 ENTRETIEN..................................13 INDEX RECOMMENDATIONS AND SUGGESTIONS ........................16 CHARACTERISTICS ................................19 INSTALLATION..................................21 USE ...................................... 25 MAINTENANCE ................................... 26 INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE ........................... 29 CHARAKTERISTIKEN ................................. 32 MONTAGE ................................... -
Seite 29: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft. INSTALLATION • Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten. - Seite 30 • Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten. • Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
-
Seite 31: Wartung
• ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden. WARTUNG • Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden. • Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr). •... -
Seite 32: Charakteristiken
CHARAKTERISTIKEN Komponenten BezugMenge Produktkomponenten Haubenkörper, komplett mit: Bedienelemente, Beleuchtung, Ventilatorgruppe, Filter Oberer Kaminteil Unterer Kaminteil Beleuchtung Luftstromrichtungsgitter Flansch mit Ruckstauklappe Filterdeckel BezugMenge Installationskomponenten 7.2.1 Befestigungswinkel oberer Kaminteil Dübel Dübel SB 12/10 Schrauben 4,2 x 44,4 Schrauben 2,9 x 6,5 Schrauben 4,2 x 12,7 Schrauben 2,9 x 9,5 Menge Dokumentation Betriebsanleitung... - Seite 33 Platzbedarf...
-
Seite 34: Montage
MONTAGE Bohren der Wand und Befestigung der Bügel 1÷2 7.2.1 247 247 An der Wand anzeichnen: • eine senkrechte Linie bis zur Decke oder zum oberen Rand in der Mitte des Installationsbereichs der Haube, • eine waagrechte Linie mindestens 1004 mm oberhalb der Kochmulde. •... -
Seite 35: Anschlüsse
Montage des Haubenkörpers • Die Klappen öffnen/ Die Klappe öffnen (siehe Ab- schnitt Öffnung Panel). • Die Fettfilter an den speziellen Griffen herausziehen. • Die beiden Schrauben Vr der Bügel 11a auf den Hubbeginn regulieren. • Den Haubenkörper an den 2 Bügeln 11a einhaken. •... -
Seite 36: Anschluss In Umluftversion
ANSCHLUSS IN UMLUFTVERSION Für die Installation in Umluftversion muss das optionale Kit „Ak- tivkohle-Filtereinsatz“ erworben werden. • Das Winkelstück der Kaminbefestigung entfernen • Den Filterdeckel am Luftausgang mit den vier Schrauben 12c (2,9 x 6,5) fixieren. • Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrau- ben 12d (2,9 x 9,5) beim Austritt der rückzuführenden Luft fi- xieren. -
Seite 37: Elektroanschluss
ELEKTROANSCHLUSS • Bei Anschluss der Haube an das Stromnetz muss ein zweipoli- ger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. • Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versi- chern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird. -
Seite 38: Bedienung
BEDIENUNG Schalttafel Taste Funktion Stellt den Motor ab. Die LEDs, welche die Drehzahl des Motors angeben, gehen aus. Aktiviert/Deaktiviert bei 5 Sekunden langem Drücken den Alle LEDs schalten sich nacheinander mit einer bestimmten Reihenfol- Modus Tastatursperre. ge ein. Schaltet die erste Betriebsgeschwindigkeit ein. Die LEDs der ersten Betriebsgeschwindigkeit und Motor Off schalten sich ein. -
Seite 39: Wartung
WARTUNG FERNBEDIENUNG (OPTION) Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standard- typs LR03-AAA versorgt wird (nicht im Lieferumfang enthal- ten). • Die Fernbedienung nicht in die Nähe von Hitzequellen legen. • Batterien müssen vorschriftsmäßig entsorgt werden. Metallfettfilter Die Fettfilter sind spülmaschinengeeignet und müssen gewaschen werden, sobald die LED 24H blinkt, oder mindestens alle 2 Mo-... -
Seite 40: Auswechseln Des Aktivkohle-Geruchsfilters
Aktivkohle-Geruchsfilter (Umluftversion) Der Aktivkohlefilter ist nur an Umluftversionen der Abzugshauben vorhanden und hat die Aufgabe die Gerüche des durchfließenden Luftstroms zurückzuhalten. Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss ausgewechselt werden, wenn die LED 24H blinkt, oder mindestens alle 4 Monate. Die Alarmmeldung, wenn zuvor aktiviert, erfolgt nur, wenn der Absaugmotor zugeschaltet ist. -
Seite 41: Verfügbarkeit Von Ersatzteilen
Monaten nach dem Verkauf des Gerätes durch ROBLIN an den Kunden ausgestellt wurde. Um die Zufriedenheit der Verbraucher mit den Serviceleistungen unseres Kundendienst gewä- hrleisten zu können, verpflichtet sich der Kunde, die Verbraucher über den von ROBLIN eingeri- chteten Kundendienst zu informieren, damit dieser sich schnellstmöglich um die Anliegen der Verbraucher kümmern kann. - Seite 84 991.0500.804_ver1 - 170317 D003609_00...
