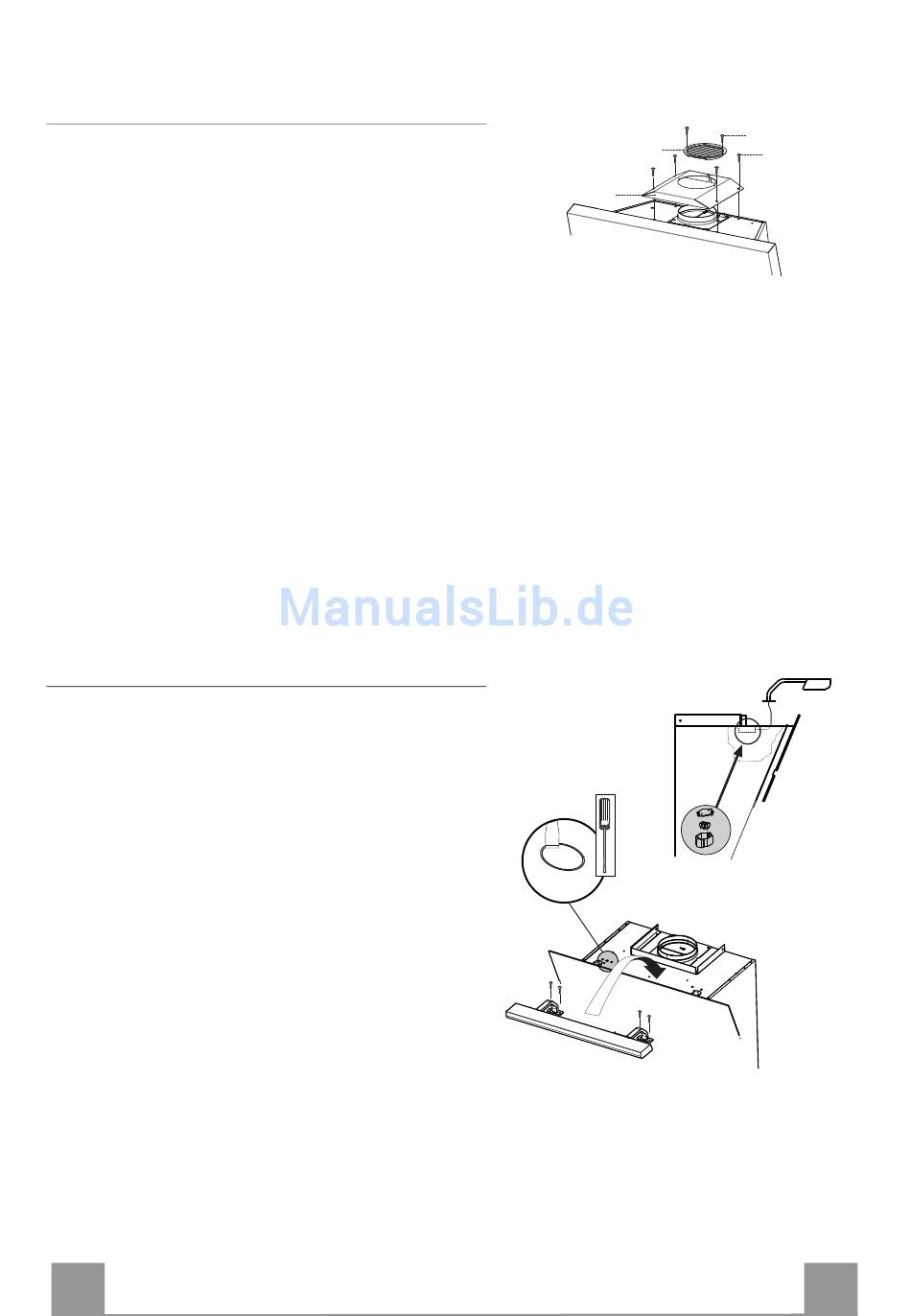

ANSCHLUSS IN UMLUFTVERSION
Für die Installation in Umluftversion muss das op-
tionale Kit „Aktivkohle-Filtereinsatz" erworben
werden.
• Das Winkelstück der Kaminbefestigung entfer-
nen
• Den Filterdeckel am Luftausgang mit den vier
Schrauben 12c (2,9 x 6,5) fixieren.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelie-
ferten Schrauben 12d (2,9 x 9,5) beim Austritt
der rückzuführenden Luft fixieren.
Montage der Beleuchtungseinheit
• Am oberen Teil der Haube, in dem die Beleuch-
tungseinheit untergebracht wird, befindet sich eine
vorgelochte Kappe, die mit Hilfe eines Werkzeugs
geöffnet wird.
• Das Kabel der Beleuchtungseinheit durch das Loch
stecken.
• Die Beleuchtungseinheit 9 auf der Oberseite der
Haube ablegen.
• Mit den mitgelieferten Schrauben 12r befestigen.
• Die Fettfilter entfernen.
• Im Innern des Haubenkörpers befindet sich neben
der
soeben
aufgebrochenen
Abzweigdose für den elektrischen Anschluss der
Beleuchtungseinheit.
• Den Kasten öffnen und die Drähte gemäß der
Farben an die Klemme anschließen.
• Die Abzweigdose verschließen, die Fettfilter wieder
einbauen und die Klappen schließen.
DE
Kappe
eine
12d
8
12c
16
3 38
