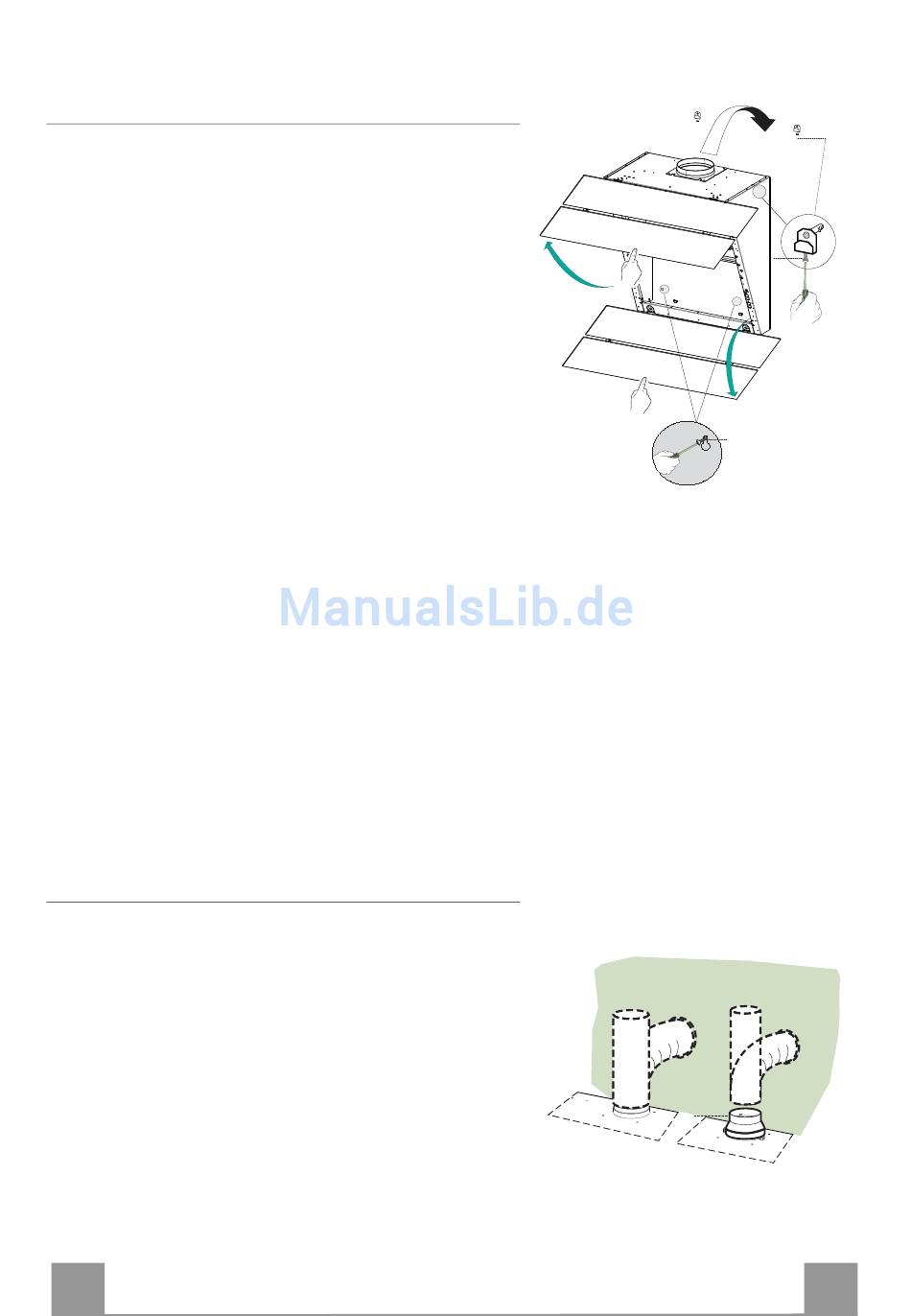

Montage van de afzuigkap
• Open de panelen (zie paragraaf Openen van de
panelen).
• Verwijder
de
vetfilters
handgrepen.
• Stel de twee schroeven Vr van de beugels 11a op het
begin van de aanslag.
• Haak de afzuigkap aan de 2 beugels 11a.
• Draai vanuit de binnenkant van de afzuigkap aan de
schroeven Vr om de behuizing van de afzuigkap uit
te lijnen.
• Draai de veiligheidsschroef 11 aan.
• Sluit de panelen weer.
Aansluitingen
LUCHTUITLAAT AFZUIGVERSIE
Bij installatie in afzuigversie, moet u de wasemkap met
de uitlaatleiding verbinden door middel van een starre
of buigzame leiding van ø 150 of 120 mm, naar keuze
van de installateur.
• Voor verbinding met een leiding van ø120 mm, moet
de reductieflens 9 op de uitlaat van de wasemkap
worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen. Het
benodigde materiaal wordt niet bij de wasemkap ge-
leverd.
• Verwijder de eventuele geurfilters met actieve koolstof.
NL
met
behulp
van
de
ø 150
11a
Vr
11
ø 120
9
4 47
