LUCHTUITLAAT FILTERVERSIE

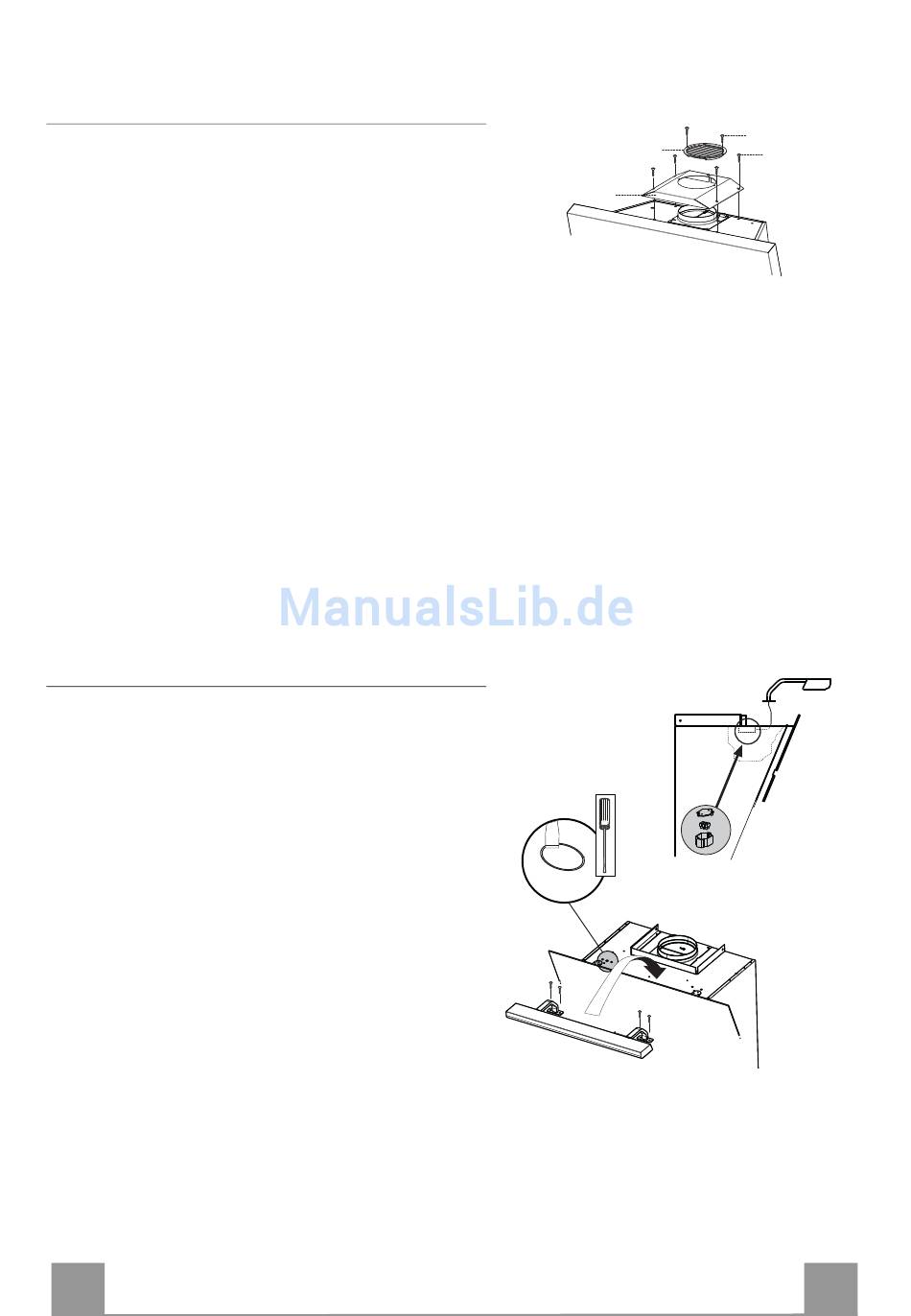

Om het model met luchtcirculatie te installeren
moet de optionele kit Actief koolstofpatroon wor-
den aangeschaft.
• Verwijder het hoekelement van de schouw.
• Bevestig het filterdeksel op de luchtuitgang met
behulp van de vier schroeven 12c (2,9 x 6,5).
• Bevestig het richtingsrooster 8 op de uitlaat van
de gerecirculeerde lucht met 2 van de bijgelever-
de schroeven 12d (2,9 x 9,5).
Montage van de verlichtingsunit
• Op de bovenkant van de afzuigkap waarin de
verlichtingsunit kan worden gemonteerd, zit een
voorgeboorde dop die met behulp van een
gereedschap moet worden geopend.
• Voer de kabel van de verlichtingsunit door het
gat.
• Laat de verlichtingsunit 9 op de bovenkant van
de afzuigkap steunen.
• Bevestig hem met de bijgeleverde schroeven 12r.
• Verwijder de vetfilters.
• In de afzuigkap in de buurt van de zojuist
doorboorde dop bevindt zich een aansluitdoos
van de verlichtingsunit.
• Open de doos en sluit de draden op de klem aan.
Let hierbij op de kleuren.
• Sluit de aansluitdoos weer, monteer de vetfilters
weer en sluit de panelen.
