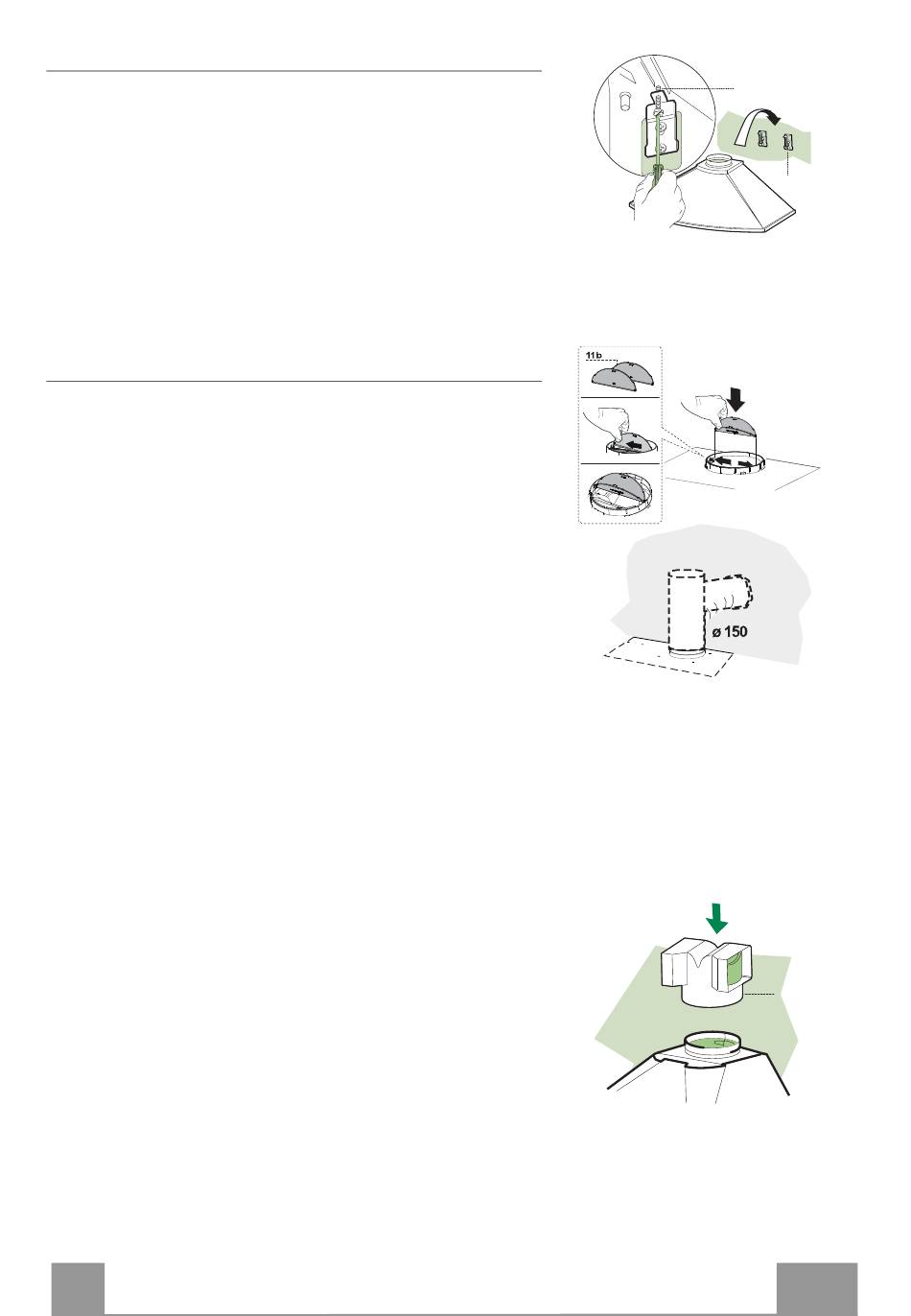

Montage des Haubenkörpers
• Bei den Bügeln 7.1 die 2 mitgelieferten Schrauben 12d
einschrauben.
• Den Haubenkörper bei den Haltebügeln 7.1 einhängen
und auf die vertikale Linie ausrichten.
• Mit Hilfe der Schrauben 12d vom Haubenunteren her
den Haubenkörper ausrichten.
LUFTAUSTRITT IN DER ABZUGS-VERSION
Bei Abluftbetrieb kann die Haube vom Installateur
wahlweise mittels Rohr oder Schlauch an die
Außenrohrleitung angeschlossen werden.
• Setzen
Sie
die
Haubenkörpers ein.
Rohranschluss ø 150
• Das Rohr mit geeigneten Rohrschellen fixieren. Das
hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.
ANSCHLUSS IN UMLUFTVERSION
• Das Anschlussstück 15 beim Luftaustritt des Hauben-
körpers eindrücken.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vor-
handen ist.
DE
Anschlüsse
11b-Klappen
am
Auslass
des
12.d
7.1
15
2
28
