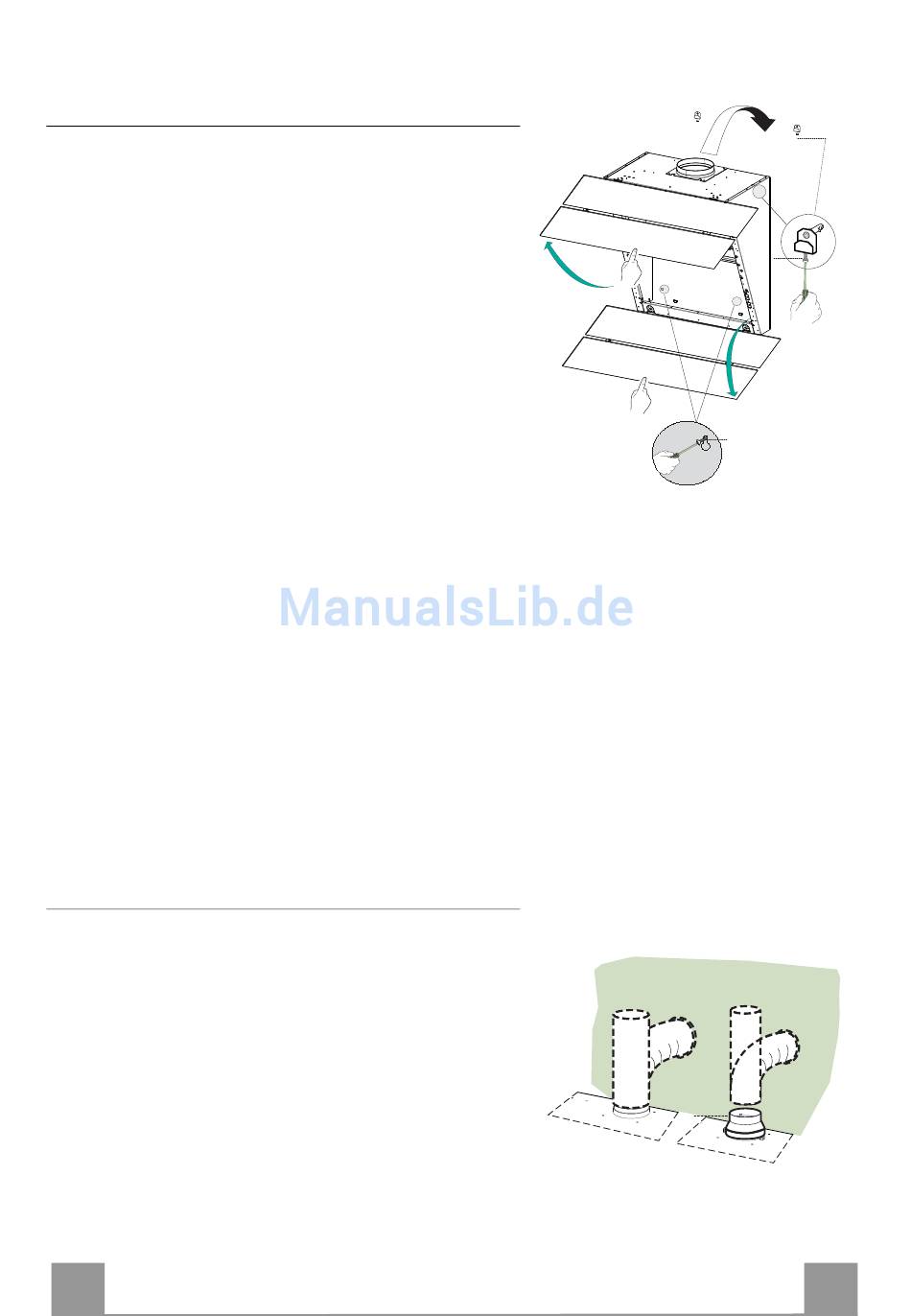

Montage des Haubenkörpers
• Die Klappen öffnen (siehe Abschnitt Öffnung Panel).
• Die Fettfilter an den speziellen Griffen herausziehen.
• Die beiden Schrauben Vr der Bügel 11a auf den
Hubbeginn regulieren.
• Den Haubenkörper an den 2 Bügeln 11a einhaken.
• Vom Haubeninneren her den Haubenkörper mit Hilfe
der Schrauben Vr ausrichten.
• Die Sicherungsschraube 11 einschrauben.
• Die Klappen wieder verschließen.
Anschlüss in abluftversion
Bei Abluftbetrieb kann die Haube vom Installateur
wahlweise mittels Rohr oder Schlauch (ø 150 oder 120
mm) an die Außenrohrleitung angeschlossen werden.
• Bei Verwendung eines Anschlussrohres ø 120 den
Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das
hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.
