T 470 XBT

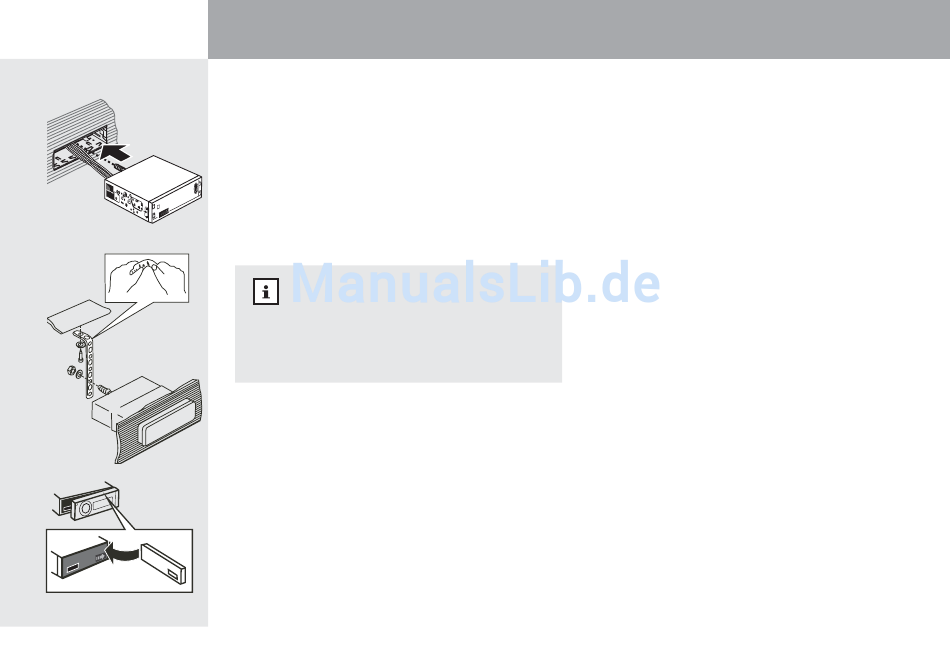

Abb.8
Abb.9
Abb.10
14
4 Installation
4.2.1 Fronteinbau
1.
Schieben Sie den Montagerahmen in den DIN-Radio-
schacht Ihres Fahrzeugs, bis dieser mit dem Armaturen-
brett bündig abschließt (Abb.7).
2.
Biegen Sie die Metallnasen des Montagerahmens mit
einem Schraubendreher um, so dass dieser fest im
Armaturenbrett verankert wird (Abb.7).
3.
Stecken Sie die beiden ISO Anschlusskabel Ihres Fahr-
zeugs an den ISO Anschluss auf der Rückseite Ihres Auto-
radios an.
ISO Adapterkabel
Wenn Ihr Auto über fahrzeugspezifische Radiostecker
verfügt, benötigen Sie ein Adapterkabel von Ihrem
Fahrzeugtyp auf den ISO Anschluss. Dieses können
Sie über den Elektrofachhandel beziehen.
4.
Stecken Sie den Antennenstecker Ihres Fahrzeugs in die
Antennenbuchse des Autoradios.
5.
Wenn Sie die Lautsprecher in Ihrem Fahrzeug an einem
externen Verstärker betreiben, schließen Sie diesen mit
Cinchkabeln (nicht im Lieferumfang) an die beiden RCA
Audioausgänge „Line Out" (rot/weiß) auf der Rückseite
Ihres Radios an. Einen aktiven Subwoofer schließen Sie
nun mit einem Cinchkabel (nicht im Lieferumfang) an
den blauen RCA Ausgang „Subw" an. "Weitere Infor-
mationen über die Anschlüsse finden Sie im Kapitel „4.1
Anschlüsse des Radios".
6.
Schieben Sie das Autoradio in den Montagerahmen im
Radioschacht, bis es einhakt. Achten Sie darauf, dass die
Kabel nicht eingeklemmt oder abgeknickt werden
(Abb.8).
7.
Um einen sicheren Halt Ihres Autoradios zu gewährleisten,
befestigen Sie das mitgelieferte Metalllochband mit
Sprengring und Mutter an der Rückseite des Geräts.
Schrauben Sie das andere Ende mit Beilagscheibe und
Schraube an ein Karosserieteil an (Abb.9). Dazu können
Sie das Metalllochband mit der Hand verbiegen. Es dient
gleichzeitig zur Erdung des Radios
8.
Stecken Sie den Abdeckrahmen auf das Autoradio.
9.
Setzen Sie das Bedienteil wieder auf das Radio auf, indem
Sie es zuerst auf der rechten Seite, beim Pfeil, einhaken
und anschließend die linke Seite des Bedienteils fest-
drücken, bis es mit einem Klick einrastet (Abb.10).
10. Schließen Sie das schwarze Massekabel wieder an Ihre
Fahrzeugbatterie an.
