Verwandte Anleitungen für Telefunken TFA-ES7125 BT
Inhaltszusammenfassung für Telefunken TFA-ES7125 BT

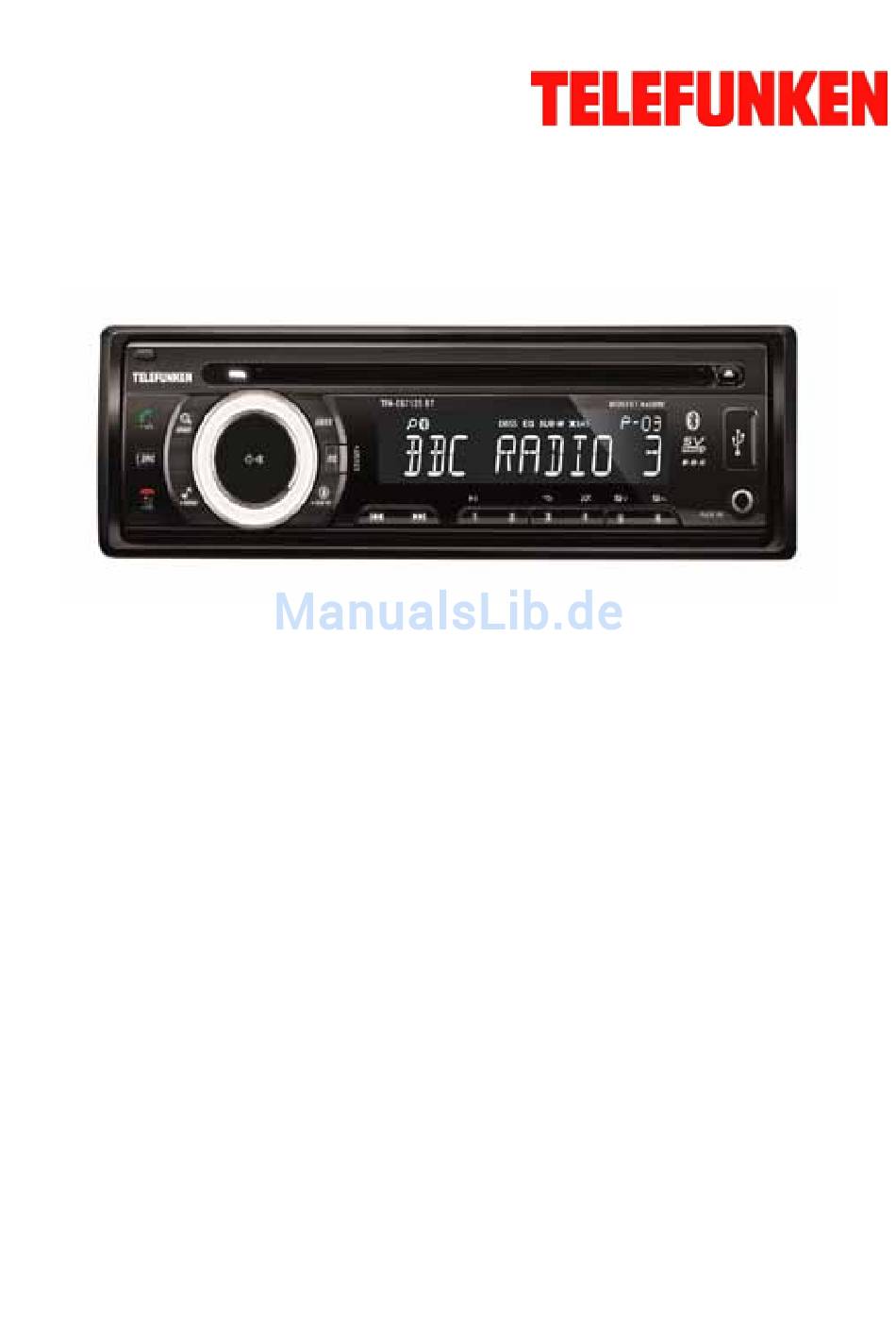

- Seite 1 CD/MP3 USB/SD RADIO TFA-ES7125 BT BEDIENUNGSANLEITUNG USER MANUAL MANUALE DI ISTRUZIONI...
-
Seite 3: Sicherheitshinweise
Überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit: Ihren TELEFUNKEN Händler. Falls Sie Komponenten anderer Hersteller kaufen, klären Sie bitte mit Ihrem TELEFUNKEN Händler, ob diese mit Ihrem Modell und in Ihrem Land funktionieren. Wartung Reinigung des Geräts: Entfernen Sie Staub auf der Konsole mit einem Hauptgerät... -
Seite 4: Besondere Merkmale
Besondere Merkmale Das Gerät unterstützt den Anschluss eines 5V Vorverstärkers für Subwoofer. Dieses Gerät verfügt über ein beleuchtetes Farbdisplay. Das Gerät unterstützt den Anschluss eines 5V Vorverstärkers für Drücken Sie im Disc/USB/SD-Wiedergabemodus zunächst den hinteren und vorderen RCA-Ausgang. die Taste . -
Seite 5: Allgemeine Vorgehensweise
Fahrzeugkarosserie. Sicherheitsgründen von einer Fachkraft durchführen. Dadurch wurde möglicherweise der Schutzmechanismus aktiviert. Prüfen Sollten Sie bei der Installation Probleme haben, wenden Sie sich bitte an Sie deshalb das Lautsprecherkabel. Ihren TELEFUNKEN Händler. Verdrahtung Subwoofer-Ausgang ISO-Steckverbinder (nicht mitgeliefert) -
Seite 6: Installation Des Geräts
Installation des Geräts Schutzhülle Biegen Sie die Laschen um, um die Schutzhülle entsprechend zu sichern. Frontrahmen Bedienkonsole Richten Sie die Abdeckung vor der Installation richtig aus. (Die breiteren Haken müssen nach unten zeigen.) Armaturenbrett Schraube (nicht mitgeliefert) Schutzhülle Frontrahmen Bedienkonsole Gerät entfernen 1 Nehmen Sie die Bedienkonsole ab. -
Seite 7: Grundlegende Funktionen
Grundlegende Funktionen Lautstärkeregler Ladeschlitz Taste zum Auswerfen von Discs Taste zum Abnehmen Betrieb/Stumm Anzeigefenster der Bedienkonsole Zum Öffnen der Abdeckung drücken USB-Port Aux-Eingangsbuchse Tasten und Funktionen: Hauptgerät Allgemeiner Betrieb Bei eingeschaltetem Gerät die verfügbaren Quellen auswählen (Radio, Disc, USB, SD, BT AUDIO oder Aux-In ). Zum Erhöhen oder Verringern der Lautstärke drehen. - Seite 8 Funktionen 1 Drücken Sie zum Öffnen des [AUDIO MENU]. Gedrückt halten, um das [MENU] zu öffnen. 2 Drücken Sie wiederholt die Taste , um die Option, die eingestellt werden soll, auszuwählen. 3 Wählen Sie mit dem Lautstärkeregler den Wert/die Option. [AUDIO MENU]...
-
Seite 9: Radio Hören
Radio hören ■ Ungefähr 2 Sekunden lang gedrückt halten, um den aktuellen Sender zu speichern. ■ Kurz drücken, um den gespeicherten Sender einzuschalten. 1 Drücken Sie wiederholt die Taste , um ein Frequenzband (FM1, 3 Drücken Sie wiederholt die Taste , um empfangene RDS- FM2, FM3, AM1 (MW1) oder AM2 (MW2)) auszuwählen. -
Seite 10: Wiedergabe Von Discs/Usb-Geräten-Karten
Wiedergabe von Discs/USB-Geräten-Karten ■ ■ Drücken, um einen Titel/eine Datei auszuwählen. Drücken, um einen Titel zu wiederholen. Erneut drücken, um ■ alle Titel wiederholt abzuspielen. Gedrückt halten, um den schnellen Suchlauf Taste zum Abnehmen ■ vorwärts/rückwärts zu aktivieren. der Bedienkonsole Gedrückt halten, um den gesamten Ordner zu wiederholen. -
Seite 11: Bedienung Der Bluetooth-Freisprecheinrichtung
2 Suchen Sie auf Ihrem Gerät nach anderen Bluetooth-Geräten. 1 Bei eingehenden Anrufen wird die Rufnummer angezeigt. Hat der Anruf keine Nummer, erscheint die Anzeige [PHONE IN]. 3 Wählen Sie in der Geräteliste die Option „TELEFUNKEN“. 4 Geben Sie das Passwort „0000“ ein. 2 Drücken Sie zum Beantworten/Annehmen des Anrufs. -
Seite 12: Technische Daten
Technische Daten Allgemein Bluetooth Stromversorgung: 12V DC (10,5-14,4V), negative Erdung Ausgangsleistung: Klasse 2 Sicherung: 15A Frequenzband: 2,4000 GHz - 2,4835 GHz ISM Band Geeignete Lautsprecherimpedanz: 4 - 8Ω Reichweite: 3 Meter (offenes Gelände) Aux-Eingangspegel: 500mV Standard: Bluetooth 2.0 Audio Audiodateien ■... -
Seite 13: What's In The Box
If you experience problems during installation, consult your TELEFUNKEN dealer. When you purchase external components, check with your TELEFUNKEN dealer to make sure that they work with your model and in your area. Maintenance Main unit Front panel... - Seite 14 Highlight Features This unit is allow to connect the 5V preout for Subwoofer. This unit is equipped with varable color display/illumination. This unit is allow to connect the 5V preout for Rear and Front Under Disc/USB/SD playback mode, press RCA Line Out. buttons first, and then press and hold buttons within one second, it is can be access into quick music file...
-
Seite 15: Basic Procedure
If the power is not turned ON, the speaker wire may have a short- If you experience problems during installation, consult your circuit or touched the chassis of the vehicle and the protection TELEFUNKEN dealer. function may have been activated. Therefore, the speaker wire should be checked. -
Seite 16: Installing The Unit
Installing the unit Sleeve Bend the appropriate tabs to hold the sleeve firmly in place. Trim plate Control panel Before attaching, make sure the direction of the escutcheon is correct. (Wider hooks on the Dashboard bottom side.) Screw (not included in this packing) Sleeve Trim plate Control panel... -
Seite 17: Basic Operation
Basic Operation Encoder Volume Knob Loading slot Ejects the disc Detaches the Power/Mute Display Window control panel Push open the cover USB terminal Aux-In jack When you press or hold the following button(s)... Main unit General operation Select the available sources (Radio, Disc, USB , SD, BT AUDIO or Aux-In), if the power is turned on. Rotate it to increase or decrease the volume. -
Seite 18: Function Settings
Function Settings 1. Press to access into the [AUDIO MENU] mode, press and hold to enter into the [MENU] mode. 2. Press repeatedly to select the item to be adjusted. 3. Turn the encoder volume knob to select a value/option. [AUDIO MENU]... -
Seite 19: Listening To The Radio
Listening to the Radio ■ Hold for about 2 seconds to memorize the current station. ■ Press briefly to recall memorized station. 1. Press 2. Press repeatedly to a band (FM1, FM2, FM3, AM1 to search for a station. (MW1) or AM2 (MW2)). 3. -
Seite 20: Listening To The Other External Components
Listening to a Disc/USB/SD device ■ ■ Press to select a track/file. Press to repeat one track, press again to repeat all tracks. Detaches the ■ ■ Press and hold for fast forward/backward. Press and hold repeat a folder. control panel Ejects the disc terminal... -
Seite 21: Getting Started
2. Search for other bluetooth device with your device. 1. If there is incoming call, the phone number is displayed. if the 3. Select “TELEFUNKEN” in the pairing list. incoming call has no phone number, [PHONE IN] is displayed. 4. Input the password “0000”. -
Seite 22: Product Information
Product Information General Bluetooth Power Supply: 12V DC (10.5-14.4V), negative ground Output power: Class 2 Fuse: 15A Frequency band: 2.4000GHz - 2.4835GHz ISM Band Suitable Speaker Impedance: 4 - 8Ω Range: 3 meters (free space) Aux-In level: 500mV Standard: Bluetooth 2.0 specification Audio Section About Audio file ■... -
Seite 23: Contenuto Della Scatola
Se si verificano problemi durante l'installazione, consultare il rivenditore TELEFUNKEN. Quando si acquistano componenti esterni, verificare con il rivenditore TELEFUNKEN per assicurarsi che siano adatti al proprio modello e alla regione. Unità principale Pannello anteriore... -
Seite 24: Caratteristiche Principali
Caratteristiche principali La presente unità consente di collegare l'uscita preamplificata da 5 V per il subwoofer. La presente unità è dotata di display/ illuminazione di colore variabile. La presente unità consente di collegare l'uscita preamplificata In modalità di riproduzione del disco/USB/SD, premere da 5 V per l’uscita audio Line Out RCA posteriore e anteriore. -
Seite 25: Procedura Di Base
In caso di mancata accensione, il cavo dell'altoparlante potrebbe avere un Se si verificano problemi durante l'installazione, consultare il rivenditore cortocircuito oppure aver toccato il telaio del veicolo attivando la funzione TELEFUNKEN. di protezione. Pertanto, il cavo dell'altoparlante deve essere controllato. Cablaggio... -
Seite 26: Installazione Dell'unità
Installazione dell'unità Piegare le linguette Involucro appropriate per tenere saldamente l'involucro in posizione. Piastra di rivestimento Pannello di controllo Prima di collegare, assicurarsi che la direzione della mascherina sia corretta. (Ganci larghi sul lato Cruscotto inferiore.) Vite (non incluso in questa confezione) Involucro Piastra di rivestimento Pannello di controllo... -
Seite 27: Uso Di Base
Uso di base Manopola volume codificatore Fessura di caricamento Espelle il disco Stacca il pannello Accensione/Muto Finestra di visualizzazione di controllo Spingere il coperchio per aprirlo Porta USB Presa Aux-in Premere o tenere premuto il seguente pulsante per… Unità principale Funzionamento generale Selezionare le sorgenti disponibili (radio, disco, USB, SD, BT AUDIO o Aux-In), se l'alimentazione è... -
Seite 28: Impostazioni Delle Funzioni
Impostazioni delle funzioni 1. Premere per accedere alla modalità [AUDIO MENU], premere e tenere premuto per entrare nella modalità [MENU]. 2. Premere più volte per selezionare la voce da regolare. 3. Girare la manopola del volume del codificatore per selezionare un valore/un’ o pzione. [AUDIO MENU]... -
Seite 29: Ascolto Della Radio
Ascolto della radio ■ Tenere premuto per circa 2 secondi per memorizzare la stazione corrente. ■ Premere brevemente per richiamare le stazioni memorizzate. 1. Premere ripetutamente per una banda (FM1, FM2, FM3, 3. Premere più volte per visualizzare le informazioni RDS AM1 (MW1) o AM2 (MW2)). -
Seite 30: Ascolto Di Altri Componenti Esterni
Ascolto di un disco/USB/SD ■ ■ Premere per selezionare un brano/file. Premere per ripetere un brano, premere di nuovo per ripetere tutti i brani. Stacca il pannello ■ ■ di controllo Premere e tenere premuto per avanti/indietro veloce. Premere e tenere premuto per ripetere una cartella. Espelle il disco Porta USB... -
Seite 31: Per Iniziare
Ricezione di una chiamata 2. Cercare altri dispositivi Bluetooth con il dispositivo. 3. Selezionare "TELEFUNKEN" nell'elenco di abbinamento. 1. Se c'è una chiamata in arrivo, viene visualizzato il numero di telefono. Se la chiamata in arrivo non ha il numero di telefono, [PHONE IN] 4. -
Seite 32: Informazioni Sul Prodotto
Informazioni sul prodotto Generale Bluetooth Alimentazione: 12 V DC (10,5-14,4 V), massa negativa Potenza di uscita: Classe 2 Fusibile: 15 A Banda di frequenza: 2,4000 GHz - 2,4835 GHz banda ISM Impedenza adatta degli altoparlanti: 4 - 8 Ω Portata: 3 metri (spazio libero) Livello di ingresso Aux-In: 500 mV Standard: Specifiche Bluetooth 2.0 Sezione audio... - Seite 36 INFORMATION & DOWNLOAD www.telefunken.com Copyright by TELEFUNKEN AutoTainment GmbH AUTOTAINMENT HOCHBERGSTRASSE 28a 83313 SIEGSDORF GERMANY autotainment@telefunken.de www.telefunkenautotainment.com...
