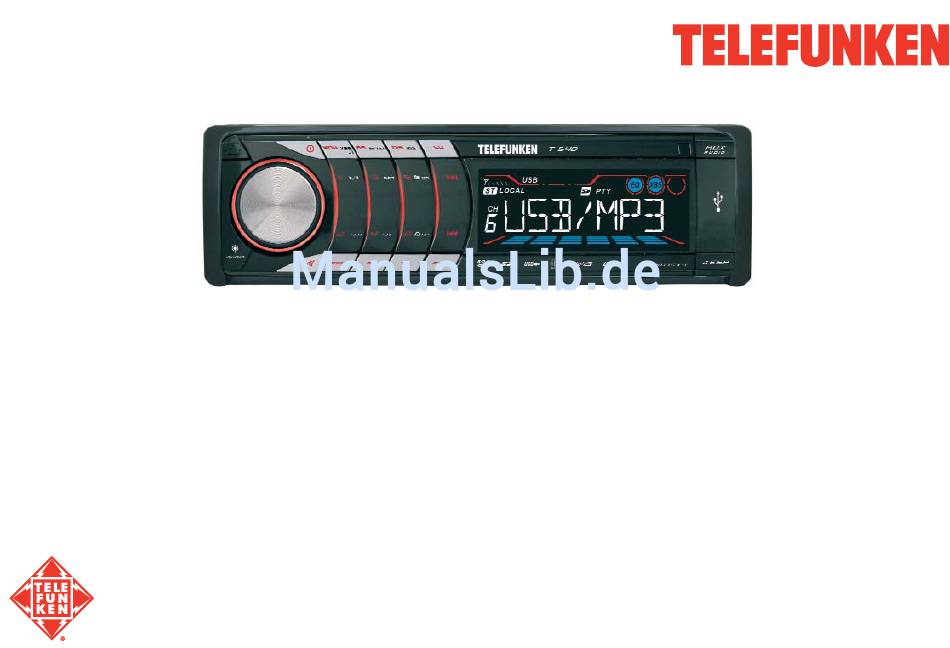

- Seite 1 CD/MP3/WMA AUTORADIO MODEL T 540 INSTALLATIONS- UND BEDIENUNGSANLEITUNG DESIGNED FOR HUMANS...
-
Seite 2: Verwendung
Vorsatz oder grober Fahrlässigkeit des ** aus dem Festnetz. Mobilfunkpreise können abweichen. Herstellers beruhen. VERWENDUNG Verwenden Sie das TELEFUNKEN Autoradio nur für Bitte klappen Sie den dafür vorgesehenen Verwendungszweck, zum diese Seite auf! Einbau in ein Fahrzeug. Bei anderweitiger Verwen-... -
Seite 3: Geräteübersicht
T 540 1 Geräteübersicht 1.1 Bedienelemente des Radios Lassen Sie diese Seite ausgeklappt. Die Kennzeichnung der Bedienelemente finden Sie in der Bedienungsanleitung wieder, so können Sie sich schnell und einfach orientieren. -
Seite 4: Beschreibung Der Bedienelemente
T 540 1 Geräteübersicht 1.2 Beschreibung -Taste (Release) -Taste der Bedien- zum Herunterklappen des Bedienteils wechseln zum vorherigen Ordner elemente bei MP3 / WMA-Wiedergabe Lautstärke-Regler (drehen) Senderspeichertaste 5 (Tuner) zum Einstellen der Lautstärke zum Vornehmen von Einstellungen im EQ-Taste Audio- und im Einstellungsmenü... - Seite 5 1 Geräteübersicht -Taste wechseln zum nächsten Ordner bei MP3 / WMA-Wiedergabe Senderspeichertaste 6 (Tuner) TA-Taste (Traffic Annoucement) zum Ein- /Ausschalten der TA-Funktion: Verkehrsmeldungen 4 / SHF-Taste (Shuffle) zum Ein- /Ausschalten der Zufallswiedergabe Senderspeichertaste 4 (Tuner) AF-Taste (Alternative Frequencies) zum Ein-/Ausschalten der AF-Funktion: Automatischer Senderwechsel bei schlechtem Empfang zum Ein-/Ausschalten der Region-Funktion:...
-
Seite 6: Inhaltsverzeichnis
T 540 2 Inhaltsverzeichnis 1 Geräteübersicht 6.2.1 Ein-/Ausschalten des Radios ....21 6.2.2 Betriebsmodus umschalten ....21 Bedienelemente des Radios . - Seite 7 2 Inhaltsverzeichnis 8.2.4 ID3-Tags ........26 12.2.5 Beep (Signaltöne) .
-
Seite 8: Einführung
3.1 Kennenlernen Sehr geehrte Kundin, sehr geehrter Kunde, des Radios herzlichen Glückwunsch zum Kauf des TELEFUNKEN T 540, Die folgenden Symbole finden Sie in der Bedienungsanlei- Ihrem neuen CD/MP3/ WMA Autoradio mit RDS, USB- tung wieder: Anschluss, SD/MMC-Kartensteckplatz und Front-Audio- Anschluss. -
Seite 9: Umgang Mit Cds
3 Einführung Hier finden Sie einige generelle Informationen zum Umgang • Wenn Sie CDs reinigen, verwenden Sie ein weiches 3.2 Umgang und zur Verwendung von CDs mit Ihrem neuen TELEFUNKEN Reinigungstuch und wischen Sie immer von der Mitte mit CDs Autoradio. -
Seite 10: Sicherheitshinweise
Verpackungsmaterial ordnungs- Folgende Teile gehören zum Lieferumfang: gemäß. Sollten Sie beim Auspacken einen Transportschaden bemerken, setzen Sie sich bitte sofort mit Ihrem Händler in • TELEFUNKEN CD/MP3/ WMA Autoradio Verbindung. • abnehmbares Bedienteil • Schutzetui zur Aufbewahrung des Bedienteils ERSTICKUNGSGEFAHR •... -
Seite 11: Installation
4 Installation 4.1 Anschlüsse Ihr Autoradio bietet Ihnen folgende Anschlussmöglichkeiten: 4.1.2 PIN-Belegung des ISO Anschlusses Es verfügt über einen integrierten ISO Anschluss und einen des Radios Die Anschlussbelegung des ISO Anschlusses kann, trotz bau- unverstärkten RCA Stereo-Audioausgang. Ein USB-Anschluss, gleicher Stecker und Buchsen, bei einigen Fahrzeugmodellen ein Front-Audio-Anschluss sowie ein SD/MMC-Kartensteck- variieren. - Seite 12 T 540 4 Installation Wenn das Autoradio mit dem Ausschalten der Zündung die Variante 1: Die Anschlussbelegung des ISO Anschlusses gespeicherten Radiosender verliert, ist das ein Zeichen dafür, stimmt mit der in Ihrem Fahrzeug überein. dass die Anschlussbelegung des ISO-Anschlusses bei Ihrem Variante 2: Sind die Kabel von Zündung und Pluspol bei...
-
Seite 13: Radio An Verstärker Anschließen
4 Installation 4.1.3 Radio an Verstärker anschließen 4.1.5 Anschlussübersicht Wenn die Lautsprecher in Ihrem Fahrzeug an einen externen Verstärker angeschlossen sind, können Sie die unverstärkten Audioausgänge nutzen. Verbinden Sie dazu die zwei RCA- Anschlüsse „Line Out” (weiß und rot) über Cinch-Kabel (nicht im Lieferumfang) mit den entsprechenden Audioein- Abb.3 Fahrzeug-... -
Seite 14: Radioeinbau
T 540 4 Installation Ihr Autoradio kann in jeden PKW oder LKW mit DIN- Stellen Sie sicher, dass die Zündung des Autos ausge- 4.2 Radioeinbau Radioschacht (182 x 53 mm) und 12 V Boardspannung einge- schaltet und der Schlüssel abgezogen ist. -
Seite 15: Fronteinbau
4 Installation 4.2.1 Fronteinbau Sprengring und Mutter an der Rückseite des Geräts. Schrauben Sie das andere Ende mit Beilagscheibe und Schieben Sie den Montagerahmen in den DIN-Radio- Schraube an ein Karosserieteil an (Abb.10). Dazu kön- schacht Ihres Fahrzeugs, bis dieser mit dem Armaturen- nen Sie das Metalllochband mit der Hand verbiegen. -
Seite 16: Rückseitiger Einbau
Fahrzeugbatterie an. Wenn für die Montage Adapterplatten (nicht im Liefer- umfang) benötigt werden, befestigen Sie diese an Ihrem TELEFUNKEN Autoradio (Abb. 12 und 13). Befestigen Sie das Autoradio entweder mit zwei Schrau- ben (maximal 6 mm Gewindelänge) auf jeder Seite oder mit den Adapterplatten an der dafür vorgesehenen Stelle... -
Seite 17: Inbetriebnahme
5 Inbetriebnahme Zum Schutz vor Diebstahl können Sie das Bedienteil Ihres 5.1 Bedienteil TELEFUNKEN Autoradios abnehmen. Bewahren Sie das KONTAKTE abgenommene Bedienteil nicht in Ihrem Fahrzeug auf. Achten Sie darauf, dass die Kontakte von Bedienteil BEDIENTEIL und Radio (Abb.20) nicht durch Fingernägel, Stifte oder Schraubendreher verkratzt werden. -
Seite 18: Cds Einlegen Und Auswerfen
USB-Speicher- medium und der Anzahl der gespeicherten MP3/WMAs. 5.3 USB-Speichermedium anschließen Ihr TELEFUNKEN Autoradio ist mit einem USB-Anschluss aus- Achten Sie darauf, nicht versehentlich gegen das USB- gestattet, der es Ihnen ermöglicht, MP3- und WMA-Dateien Speichermedium zu stoßen oder daran hängen zu blei- direkt von einem USB-Speichermedium abzuspielen. -
Seite 19: Sd/Mmc-Speicherkarten Einlegen
5 Inbetriebnahme 5.4 SD/MMC-Speicherkarten einlegen Setzen Sie das Bedienteil des Radios wieder ein, indem Sie es zunächst an der rechten unteren Halterung des Neben dem CD-Laufwerk und dem USB-Anschluss ist Ihr Radios einhaken (Abb.11). Drücken Sie anschließend die Autoradio zusätzlich mit einem SD/MMC-Kartensteckplatz linke Seite des Bedienteils vorsichtig fest, bis auch die ausgestattet. -
Seite 20: Grundfunktionen
T 540 6 Grundfunktionen 6.1 Display- Hier finden Sie eine Übersicht über alle verfügbaren Symbole und Anzeigen des Displays. anzeigen Abb.29 Stereo-Symbol TP-Symbol zeigt an, dass der eingestellte Radiosender in zeigt an, dass die Funktion Traffic Program Stereo-Qualität empfangen wird. -
Seite 21: Allgemeine Bedienung
6 Grundfunktionen 6.2 Allgemeine 6.2.1 Ein-/Ausschalten des Radios 6.2.3 Lautstärke einstellen Bedienung • Drücken Sie, bei aktivierter Fahrzeugzündung, die • Durch Drehen des Lautstärke-Reglers können Sie die Power-Taste , um das Radio einzuschalten. Lautstärke von „00” bis „100” in Zweier-Schritten ein- stellen. -
Seite 22: Tuner-Modus (Radio)
T 540 7 Tuner-Modus (Radio) Im Tuner-Modus wird die Radiofrequenz oder, bei vorhandenem • Drücken Sie die BND-Taste , um den gewünschten RDS-Signal, die RDS-Information des Senders angezeigt. Be- Frequenzbereich FM1, FM2 oder FM3 einzustellen. findet sich das Radio in einem anderen Betriebsmodus, drü- •... -
Seite 23: Rds-Funktionen
7 Tuner-Modus (Radio) • Nach beendetem Such- und Speichervorgang wird jeder 7.6.1 CT (Zeitsynchronisation) Sender für 5 Sekunden wiedergegeben. Anschließend Wenn von einem Radiosender das CT-Signal ausgestrahlt wird, wechselt das Radio zum ersten gespeicherten Sender. zeigt Ihr Radio die Uhrzeit des empfangenen CT-Signals an. •... -
Seite 24: Pty (Programmtyp)
T 540 7 Tuner-Modus (Radio) 7.6.6 PTY (Programmtyp) • Drücken Sie die PTY-Taste erneut, um die Funktion PTY zu deaktivieren. Das Display zeigt wieder den Namen Mit der Funktion Programmtyp (PTY) können Sie nach Sendern oder die Frequenz des aktuellen Radiosenders an. -
Seite 25: Cd-Modus
8 CD-Modus Im CD-Modus wird der aktuelle Titel und die verstrichene Spiel- 8.1.3 Wiedergabepause zeit angezeigt, z.B. „02 – 3´45”, für Titel 2 und 3:45 Minuten • Drücken Sie die -Taste , um die Wiedergabe an- Spielzeit. Befindet sich das Radio in einem anderem Betriebs- zuhalten. -
Seite 26: Mp3/ Wma-Cds
T 540 8 CD-Modus 8.2 MP3/ WMA-CDs 8.2.3 MP3/WMAs codieren MP3- bzw. WMA-Dateien sind komprimierte Audiodateien, Wenn Sie Ihre Musikdateien im MP3- oder WMA-Format die eine sehr große Anzahl Songs auf einer CD ermöglichen. komprimieren, verwenden Sie die folgenden Einstellungen:... -
Seite 27: Mp3/ Wma-Cds Brennen
8 CD-Modus selbst keine Audiodateien, sondern nur weitere Ordner ent- 8.2.7 MP3/ WMA-CDs brennen halten, werden nicht nummeriert und somit nicht angezeigt. Achten Sie beim Brennen von MP3/WMA-CDs darauf, auf der Wenn Sie eine bestimmte Abspielreihenfolge festlegen CD keine Ordner anzulegen, die andere Daten als Audio- möchten, legen Sie auf der CD nur Ordner ohne weitere Unter- dateien enthalten. -
Seite 28: Titel Direkt Auswählen
T 540 8 CD-Modus 8.3.2 Titel direkt auswählen • Wird der gewünschte Titel im Display angezeigt, drücken Sie die Enter-Taste , um die Wiedergabe zu starten. Kennen Sie die Nummer eines Titels, können Sie diesen direkt Wurde kein passender Titel gefunden, erscheint im Display auswählen, indem Sie die Titelnummer eingeben. -
Seite 29: Wiedergabepause
8 CD-Modus 8.3.6 Wiedergabepause • Durch wiederholtes Drücken der ID3-Taste , können Sie die folgenden ID3-Informationen anzeigen lassen: • Drücken Sie die -Taste , um die Wiedergabe anzu- halten. Im Display blinkt „S-PAUSE”. - Titelname • Drücken Sie die -Taste erneut, um die Wieder- - Interpret gabe fortzusetzen. -
Seite 30: Usb-Modus Aktivieren
T 540 9 SD/ MMC-Modus / 10 USB-Modus / 11 AUX-Modus Der USB-Modus kann nur aktiviert werden, wenn ein USB- Die Wiedergabefunktionen im SD/MMC- und USB-Modus sind 9.1 USB- Speichermedium angeschlossen ist. identisch mit der Wiedergabe von MP3/WMA-CDs. Lesen Modus Zum Anschließen von USB Speichermedien lesen Sie das... -
Seite 31: Einstellungen
12 Einstellungen 12.1 Audio- Die Audioeinstellungen werden für alle Betriebsmodi (Tuner, 12.1.2 Bässe und Höhen CD, SD/MMC und USB) übernommen und können deshalb einstellungen Mit der Einstellung Bässe und Höhen können Sie manuell die unabhängig vom aktuellen Betriebsmodus geändert werden. gewünschten Klangeigenschaften einstellen. -
Seite 32: Einstellungsmenü
T 540 12 Einstellungen 12.2 Im Einstellungsmenü können Sie generelle Einstellungen vor- Radiosender. Es ertönt jedoch ein Signal- nehmen, die z.B. die RDS-Funktionen des Radios betreffen. ton, um darauf hinzuweisen, dass keine Einstellungsmenü Verkehrsmeldungen empfangen werden • Halten Sie im Tuner-Modus die Audio-Taste ca. -
Seite 33: Beep (Signaltöne)
12.3 Effekt- Einstellungen Neben der manuellen Einstellung von Höhen und Bässen kön- Ihr TELEFUNKEN Autoradio verfügt über die Funktion Bassver- nen Sie auch aus vordefinierten Equalizer-Profilen wählen, um stärkung (XBS), mit der Sie den unteren Frequenzbereich die Klangwiedergabe optimal anzupassen. - Seite 34 T 540 13 Fehlerbehebung Fehler Ursache Lösung Radio geht Zündung des Fahrzeugs Wurde die Stromversorgung des Radios ordnungsgemäß angeschlossen, nicht an nicht eingeschaltet schalten Sie die Zündung des Fahrzeugs ein. Sicherung durchgebrannt Ersetzen Sie die 7,5 A Sicherung auf der Rückseite des Autoradios.
-
Seite 35: Fehlerbehebung / 14 Technische Daten
13 Fehlerbehebung / 14 Technische Daten* Fehlermeldung Fehlerursache Fehlerbehebung ERROR 1/ Fehler im Mechanismus/ Drücken Sie die Reset-Taste hinter dem Bedienteil für ca. 5 Sekunden ERROR 2 Fehler beim Lesen der Spur (siehe Abb.33). Lassen Sie das Gerät gegebenenfalls von unserem Service überprüfen. - Seite 36 DESIGNED FOR HUMANS -itm.de...
