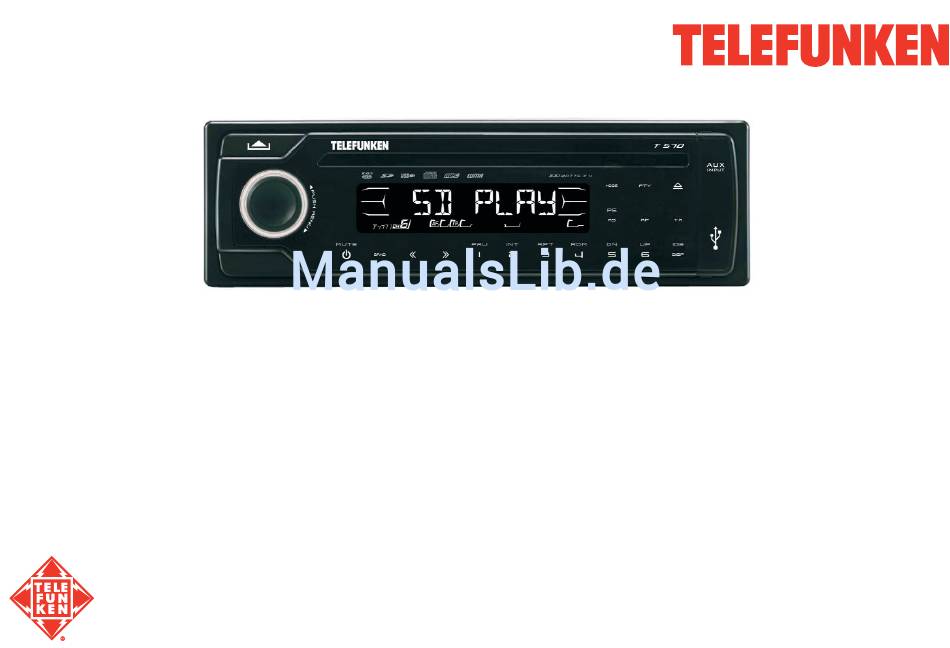

- Seite 1 CD/MP3/WMA AUTORADIO MODEL T 570 INSTALLATIONS- UND BEDIENUNGSANLEITUNG DESIGNED FOR HUMANS...
- Seite 2 Mobilfunkpreise abweichend, max. 0,42 € /Min Herstellers beruhen. Mobilfunkpreise abweichend, max. 2,99 € /Min VERWENDUNG Verwenden Sie das TELEFUNKEN Autoradio nur für Bitte klappen Sie den dafür vorgesehenen Verwendungszweck, zum diese Seite auf! Einbau in ein Fahrzeug. Bei anderweitiger Verwen-...
-
Seite 3: Geräteübersicht
T 570 1 Geräteübersicht 1.1 Bedienelemente des Radios Sensortasten Statt herkömmlicher mecha- nischer Tasten verfügt Ihr Bedienteil über berührungs- empfindliche Sensortasten, die leicht und bequem zu bedienen sind. Um diese zu betätigen müs- Lassen Sie diese Seite ausgeklappt. Die Kennzeichnung der Bedienelemente finden Sie sen Sie das beleuchtete in der Bedienungsanleitung wieder, so können Sie sich schnell und einfach orientieren. -
Seite 4: Beschreibung Der Bedienelemente
T 570 1 Geräteübersicht 1.2 Beschreibung -Taste (Release) TA-Taste (Traffic Annoucement) der Bedien- zum Abnehmen des Bedienteils zum Ein- /Ausschalten der TA-Funktion: elemente Verkehrsmeldungen Lautstärke-Regler (drehen) zum Einstellen der Lautstärke USB-Anschluss (hinter Abdeckung) zum Vornehmen von Einstellungen im zum Anschließen von USB-Speichermedien Audio- und im Einstellungsmenü... - Seite 5 1 Geräteübersicht PAU/1-Taste (Pause) zum Anhalten / Fortsetzen der Wiedergabe Senderspeichertaste 1 (Tuner) -Taste sucht den nächsten Sender (Tuner) zum Abspielen des nächsten Titels zum Vorwärtsspulen -Taste sucht den vorhergehenden Sender (Tuner) zum Abspielen des vorhergehenden Titels zum Zurückspulen BAND-Taste zum Ändern des Frequenzbereichs (Tuner) zum Bestätigen von Eingaben MUTE/...
-
Seite 6: Inhaltsverzeichnis
T 570 2 Inhaltsverzeichnis 1 Geräteübersicht 6.2.2 Betriebsmodus umschalten ....21 6.2.3 Lautstärke einstellen ......21 Bedienelemente des Radios . - Seite 7 2 Inhaltsverzeichnis 8.2.5 Dateistruktur der CDs ..... . . 26 12.2.3 Retune (Senderneusuche) ....33 8.2.6 Abspielreihenfolge .
-
Seite 8: Kennenlernen Des Radios
3.1 Kennenlernen Sehr geehrte Kundin, sehr geehrter Kunde, des Radios herzlichen Glückwunsch zum Kauf des TELEFUNKEN T 570, Die folgenden Symbole finden Sie in der Bedienungsanlei- Ihrem neuen CD/MP3/ WMA Autoradio mit RDS, USB- tung wieder: Anschluss, SD/MMC-Kartensteckplatz und Front-Audio- Anschluss. -
Seite 9: Umgang Mit Cds
3 Einführung Hier finden Sie einige generelle Informationen zum Umgang • Wenn Sie CDs reinigen, verwenden Sie ein weiches 3.2 Umgang und zur Verwendung von CDs mit Ihrem neuen TELEFUNKEN Reinigungstuch und wischen Sie immer von der Mitte mit CDs Autoradio. -
Seite 10: Sicherheitshinweise
Verpackungsmaterial ordnungs- Folgende Teile gehören zum Lieferumfang: gemäß. Sollten Sie beim Auspacken einen Transportschaden bemerken, setzen Sie sich bitte sofort mit Ihrem Händler in • TELEFUNKEN CD/MP3/ WMA Autoradio Verbindung. • abnehmbares Bedienteil • Schutzetui zur Aufbewahrung des Bedienteils ERSTICKUNGSGEFAHR •... -
Seite 11: Installation
4 Installation 4.1 Anschlüsse Ihr Autoradio bietet Ihnen folgende Anschlussmöglichkeiten: 4.1.2 PIN-Belegung des ISO Anschlusses Es verfügt über einen integrierten ISO Anschluss und einen des Radios Die Anschlussbelegung des ISO Anschlusses kann, trotz bau- unverstärkten RCA Stereo-Audioausgang. Ein USB-Anschluss, gleicher Stecker und Buchsen, bei einigen Fahrzeugmodellen ein Front-Audio-Anschluss sowie ein SD/MMC-Kartensteck- variieren. - Seite 12 T 570 4 Installation Wenn das Autoradio mit dem Ausschalten der Zündung die Variante 1: Die Anschlussbelegung des ISO Anschlusses gespeicherten Radiosender verliert, ist das ein Zeichen dafür, stimmt mit der in Ihrem Fahrzeug überein. dass die Anschlussbelegung des ISO-Anschlusses bei Ihrem Variante 2: Sind die Kabel von Zündung und Pluspol bei...
-
Seite 13: Radio An Verstärker Anschließen
4 Installation 4.1.3 Radio an Verstärker anschließen 4.1.5 Anschlussübersicht Wenn die Lautsprecher in Ihrem Fahrzeug an einen externen Verstärker angeschlossen sind, können Sie die unverstärkten Audioausgänge nutzen. Verbinden Sie dazu die zwei RCA- Anschlüsse „Line Out” (weiß und rot) über Cinch-Kabel (nicht im Lieferumfang) mit den entsprechenden Audioein- Abb.3 Fahrzeug-... -
Seite 14: Radioeinbau
T 570 4 Installation Ihr Autoradio kann in jeden PKW oder LKW mit DIN- Stellen Sie sicher, dass die Zündung des Autos ausge- 4.2 Radioeinbau Radioschacht (182 x 53 mm) und 12 V Boardspannung einge- schaltet und der Schlüssel abgezogen ist. -
Seite 15: Fronteinbau
4 Installation 4.2.1 Fronteinbau Sprengring und Mutter an der Rückseite des Geräts. Schrauben Sie das andere Ende mit Beilagscheibe und Schieben Sie den Montagerahmen in den DIN-Radio- Schraube an ein Karosserieteil an (Abb.9). Dazu können schacht Ihres Fahrzeugs, bis dieser mit dem Armaturen- Sie das Metalllochband mit der Hand verbiegen. -
Seite 16: Rückseitiger Einbau
(Abb.11). Wenn für die Montage Adapterplatten (nicht im Liefer- umfang) benötigt werden, befestigen Sie diese an Ihrem TELEFUNKEN Autoradio (Abb. 12 und 13). Befestigen Sie das Autoradio entweder mit zwei Schrau- ben (maximal 6 mm Gewindelänge) auf jeder Seite oder mit den Adapterplatten an der dafür vorgesehenen Stelle... -
Seite 17: Inbetriebnahme
5 Inbetriebnahme Zum Schutz vor Diebstahl können Sie das Bedienteil Ihres 5.1 Bedienteil TELEFUNKEN Autoradios abnehmen. Bewahren Sie das KONTAKTE abgenommene Bedienteil nicht in Ihrem Fahrzeug auf. Achten Sie darauf, dass die Kontakte von Bedienteil BEDIENTEIL und Radio (Abb.15) nicht durch Fingernägel, Stifte oder Schraubendreher verkratzt werden. -
Seite 18: Cds Einlegen Und Auswerfen
USB-Speicher- medium und der Anzahl der gespeicherten MP3/WMAs. 5.3 USB-Speichermedium anschließen Ihr TELEFUNKEN Autoradio ist mit einem USB-Anschluss aus- Achten Sie darauf, nicht versehentlich gegen das USB- gestattet, der es Ihnen ermöglicht, MP3- und WMA-Dateien Speichermedium zu stoßen oder daran hängen zu blei- direkt von einem USB-Speichermedium abzuspielen. -
Seite 19: Sd/Mmc-Speicherkarten Einlegen
5 Inbetriebnahme 5.4 SD/MMC-Speicherkarten einlegen Nach dem Einlegen der Speicherkarte wechselt das Radio automatisch in den SD/MMC-Modus. Im Display erscheint Neben dem CD-Laufwerk und dem USB-Anschluss ist Ihr „SD PLAY”, die gespeicherten MP3/WMA-Dateien wer- Autoradio zusätzlich mit einem SD/MMC-Kartensteckplatz den abgespielt. ausgestattet. -
Seite 20: Grundfunktionen
T 570 6 Grundfunktionen Hier finden Sie eine Übersicht die verfügbaren Symbole und 6.1 Display- Anzeigen des Autoradios. anzeigen Abb.25 Stereo-Symbol AF-Symbol zeigt an, dass der eingestellte Radiosender in zeigt an, dass die Funktion Alternative Stereo-Qualität empfangen wird. Frequenzen aktiv ist. -
Seite 21: Allgemeine Bedienung
6 Grundfunktionen 6.2 Allgemeine 6.2.1 Ein-/Ausschalten des Radios 6.2.3 Lautstärke einstellen Bedienung • Drücken Sie, bei aktivierter Fahrzeugzündung, die • Durch Drehen des Lautstärke-Reglers können Sie die MUTE/ -Taste , um das Radio einzuschalten. Lautstärke von „00” bis „100” in Zweier-Schritten ein- stellen. -
Seite 22: Tuner-Modus (Radio)
T 570 7 Tuner-Modus (Radio) Im Tuner-Modus wird die Radiofrequenz oder, bei vorhandenem • Drücken Sie die BAND-Taste , um den gewünschten RDS-Signal, die RDS-Information des Senders angezeigt. Be- Frequenzbereich FM1, FM2 oder FM3 einzustellen. findet sich das Radio in einem anderen Betriebsmodus, drü- •... -
Seite 23: Rds-Funktionen
7 Tuner-Modus (Radio) • Nach beendetem Such- und Speichervorgang wird jeder 7.6.1 CT (Zeitsynchronisation) Sender für 5 Sekunden wiedergegeben. Anschließend Wenn von einem Radiosender das CT-Signal ausgestrahlt wird, wechselt das Radio zum ersten gespeicherten Sender. zeigt Ihr Radio die Uhrzeit des empfangenen CT-Signals an. •... -
Seite 24: Pty (Programmtyp)
T 570 7 Tuner-Modus (Radio) 7.6.5 PTY (Programmtyp) • Drücken Sie die PTY-Taste erneut, um die Funktion PTY zu deaktivieren. Das Display zeigt wieder den Namen Mit der Funktion Programmtyp (PTY) können Sie nach Sendern oder die Frequenz des aktuellen Radiosenders an. -
Seite 25: Cd-Modus
8 CD-Modus Im CD-Modus wird der aktuelle Titel und die verstrichene Spiel- 8.1.3 Wiedergabepause zeit angezeigt, z.B. „02 – 3´45”, für Titel 2 und 3:45 Minuten • Drücken Sie die PAU/1-Taste , um die Wiedergabe an- Spielzeit. Befindet sich das Radio in einem anderem Betriebs- zuhalten. -
Seite 26: Mp3/ Wma-Cds
T 570 8 CD-Modus 8.2 MP3/ WMA-CDs 8.2.3 MP3/WMAs codieren MP3- bzw. WMA-Dateien sind komprimierte Audiodateien, Wenn Sie Ihre Musikdateien im MP3- oder WMA-Format die eine sehr große Anzahl Songs auf einer CD ermöglichen. komprimieren, verwenden Sie die folgenden Einstellungen:... -
Seite 27: Mp3/ Wma-Cds Brennen
8 CD-Modus selbst keine Audiodateien, sondern nur weitere Ordner ent- 8.2.7 MP3/ WMA-CDs brennen halten, werden nicht nummeriert und somit nicht angezeigt. Achten Sie beim Brennen von MP3/WMA-CDs darauf, auf der Wenn Sie eine bestimmte Abspielreihenfolge festlegen CD keine Ordner anzulegen, die andere Daten als Audio- möchten, legen Sie auf der CD nur Ordner ohne weitere Unter- dateien enthalten. -
Seite 28: Titel Direkt Auswählen
T 570 8 CD-Modus 8.3.2 Titel direkt auswählen • Wird der gewünschte Titel im Display angezeigt, drücken Sie die die BAND-Taste , um die Wiedergabe zu star- Kennen Sie die Nummer eines Titels, können Sie diesen direkt ten. Wurde kein passender Titel gefunden, erscheint im auswählen, indem Sie die Titelnummer eingeben. -
Seite 29: Wiedergabepause
8 CD-Modus 8.3.6 Wiedergabepause • Durch wiederholtes Drücken der ID3/DISP-Taste können Sie die folgenden ID3-Informationen anzeigen • Drücken Sie die PAU/1-Taste, um die Wiedergabe anzu- lassen: halten. Im Display erscheint „S-PAUSE”. • Drücken Sie die PAU/1-Taste erneut, um die Wieder- - Titelname gabe fortzusetzen. -
Seite 30: Usb-Modus
T 570 9 USB-Modus / 10 SD/ MMC-Modus / 11 AUX-Modus Der USB-Modus kann nur aktiviert werden, wenn ein USB- Die Wiedergabefunktionen im SD/MMC- und USB-Modus sind 9.1 USB- Speichermedium angeschlossen ist. identisch mit der Wiedergabe von MP3/WMA-CDs. Lesen Modus Zum Anschließen von USB Speichermedien lesen Sie das... -
Seite 31: Einstellungen
12 Einstellungen Im Audiomenü können Sie die Bassverstärkung, den Equalizer • Zeigt das Display „LOUD” an, können Sie durch Drehen 12.1 Audio- oder die Bässe und Höhen sowie die Klangverteilung auf Ihr des Lautstärke-Reglers die Bassverstärkung ein- oder menü Fahrzeug und Ihr persönliches Hörempfinden abstimmen. ausschalten: Diese Einstellungen werden für alle Betriebsmodi (Tuner, CD, - „LOUD ON”, im Display erscheint... -
Seite 32: Bässe Und Höhen
T 570 12 Einstellungen 12.1.3 Bässe und Höhen 12.1.5 Einschaltlautstärke Mit der Einstellung Bässe und Höhen können Sie manuell die Erscheint „P-VOL” im Display des Radios, können Sie die gewünschten Klangeigenschaften einstellen. Einschaltlautstärke des Radios einstellen. Der voreingestellte Wert ist „P-VOL 40”. -
Seite 33: Einstellungsmenü
12 Einstellungen Im Einstellungsmenü können Sie generelle Einstellungen vor- 12.2.2 PI (Programm Identifikation) 12.2 nehmen, die z.B. die RDS-Funktionen des Radios betreffen. Einstellungsmenü Wenn Sie vom Sendebereich eines Radiosenders in den Sende- • Halten Sie im Tuner-Modus die Menü-Taste ca. 2 Se- bereich eines anderen Radiosenders mit gleichem Programm- kunden gedrückt, um das Einstellungsmenü... -
Seite 34: Fehlerbehebung
T 570 13 Fehlerbehebung Fehler Ursache Lösung Radio geht Zündung des Fahrzeugs Wurde die Stromversorgung des Radios ordnungsgemäß angeschlossen, nicht an nicht eingeschaltet schalten Sie die Zündung des Fahrzeugs ein. Sicherung durchgebrannt Ersetzen Sie die 15 A Sicherung auf der Rückseite des Autoradios. -
Seite 35: Fehlerbehebung / 14 Technische Daten
13 Fehlerbehebung / 14 Technische Daten* Fehlermeldung Fehlerursache Fehlerbehebung ERROR 1/ Fehler im Mechanismus/ Drücken Sie die Reset-Taste hinter dem Bedienteil für ca. 5 Sekunden ERROR 2 Fehler beim Lesen der Spur (siehe Abb.29). Lassen Sie das Gerät gegebenenfalls von unserem Service überprüfen. - Seite 36 T 570 Notizen...
