4 Installation
4.1.3 Radio an Verstärker anschließen
Wenn die Lautsprecher in Ihrem Fahrzeug an einen externen
Verstärker angeschlossen sind, können Sie die unverstärkten
Audioausgänge nutzen. Verbinden Sie dazu die rote und
weiße RCA-Buchse „Line Out" über Cinch-Kabel (nicht im
Lieferumfang) mit den entsprechenden Audioeingängen an
Ihrem Verstärker (Abb.3).
4.1.4 Radio an Subwoofer anschließen
Wenn Sie einen aktiven Subwoofer an Ihrem Autoradio be-
treiben möchten, verbinden Sie die blaue RCA-Buchse
„Subw" über ein Cinch-Kabel (nicht im Lieferumfang) mit
dem entsprechenden Audioeingang an Ihrem aktiven Sub-
woofer oder dem Verstärker Ihres Subwoofers.
4.1.5 Steuerleitung für Verstärker oder Antenne
Das blaue Kabel des ISO Anschlusses (A5) ist eine +12 V
Steuerleitung. An diese können Sie im Bedarfsfall Ihren
Verstärker anschließen, um diesen automatisch mit dem
Radio ein- und auszuschalten. Der entsprechende Anschluss
wird meist mit „Remote" oder „RMT" bezeichnet. Nähere
Informationen finden Sie in der Bedienungsanleitung Ihres
Verstärkers.
Schließen Sie alternativ Ihre motorisierte Fahrzeugantenne
an die Steuerleitung (A5) an, um die Antenne automatisch
mit dem Einschalten des Radios auszufahren.
4.1.6 Anschlussübersicht

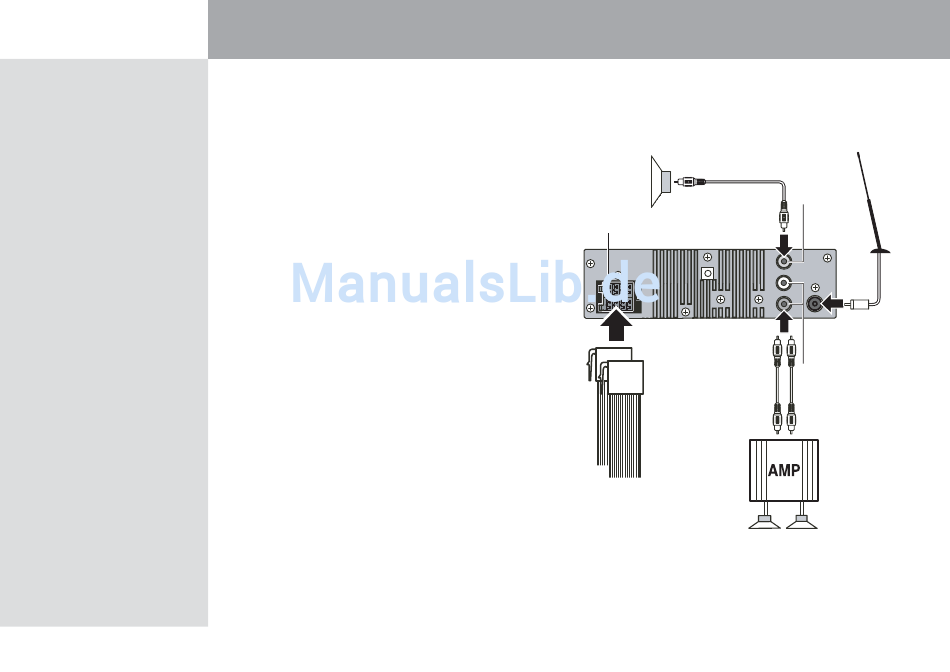

Abb.3
aktiver
Subwoofer*
ISO Anschluss
Rückseite Radio
Cinch-
ISO Stecker
kabel*
Fahrzeugkabel
oder Adapterkabel*
auf fahrzeug-
spezifischen Stecker
*nicht im Lieferumfang enthalten
Fahrzeug-
antenne*
Subw
(blau)
Fahrzeug-
antennen-
kabel*
Line Out
(weiß/rot)
Verstärker*
Fahrzeug-
lautsprecher*
