2.1

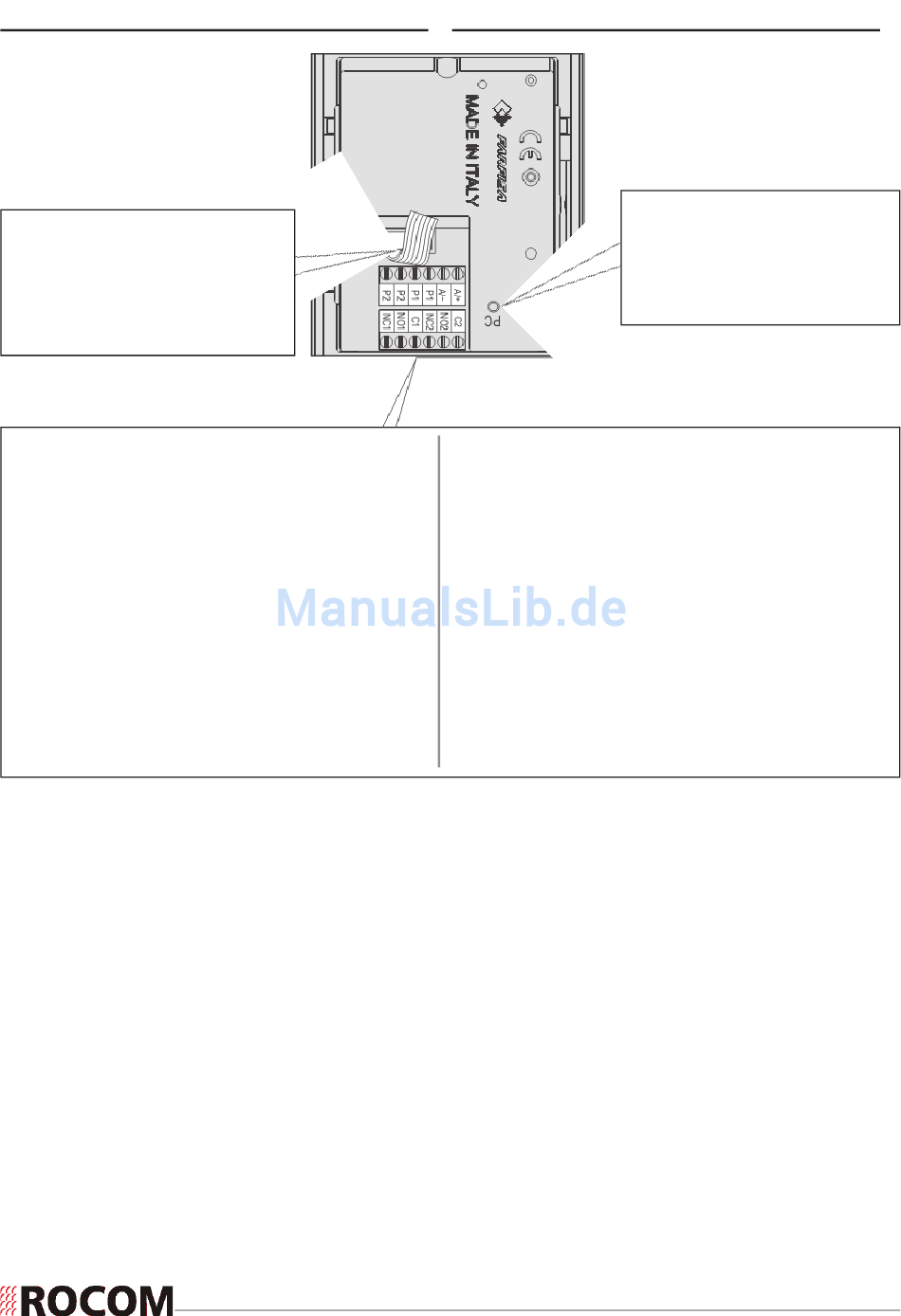

ANSCHLÜSSE
Flachbandkabel zur Verbindung zum
Doortello Home GSM Sprechmodul
(PL10G ÷ PL124G).
Flat cable for the connection to the Door-
tello HomeGSM audio module (PL10G
÷PL124G).
Schraubklemmen für die Anschlüsse
A/+ Eingang Stromversorgung 12Vac/dc (+ bei DC)
A/-
Eingang Stromversorgung 12Vac/dc (- bei DC)
P1-P1 Anschluß für Aktivierungstaster Relais 1 oder di-
rekter Ruf (siehe Seite 8)
P2-P2 Anschluß für Aktivierungstaster Relais 2 oder zweiter
direkter Ruf (siehe Seite 8)
NC1 Öffnerkontakt Relais 1
NO1 Schliesserkontakt Relais 1
C1
Gemeinsamer Eingang Relais 1
NC2 Öffnerkontakt Relais 2
NO2 Schliesserkontakt Relais 2
C2
Gemeinsamer Eingang Relais 2
2.1
Terminal board for connection to the system
A/+ Alternated or positive power supply input 12Vac/dc
A/-
P1-P1 Input to actuate directly relays 1 or to make a call to a
P2-P2 Input to actuate directly relays 2 or to make a call to a
NC1 Normally closed contact of relay 1
NO1 Normally open contact of relay 1
C1
NC2 Normally closed contact of relay 2
NO2 Normally open contact of relay 2
C2
Deutsch
- 3 -
CONNECTIONS
Stereo Jack für die Programmierung
über PC
Jack stereo for programming the unit
through a Personal Computer.
Alternated or ground power supply input
specifi c user (see page 8)
specifi c user (see page 8)
Common contact of relay 1
Common contact of relay 2
English
