Wir empfehlen, am Anschluss Wärmequelle-Eintritt
(rücklauf) einen Schmutzfilter (Siebgrösse 0,9 mm)
zu montieren...
Die Anschlüsse Heizwasser und Wärmequelle sind
am Gerät entsprechend gekennzeichnet.
Positionierung der Anschlüsse siehe Massbild
zum jeweiligen Gerätetyp.

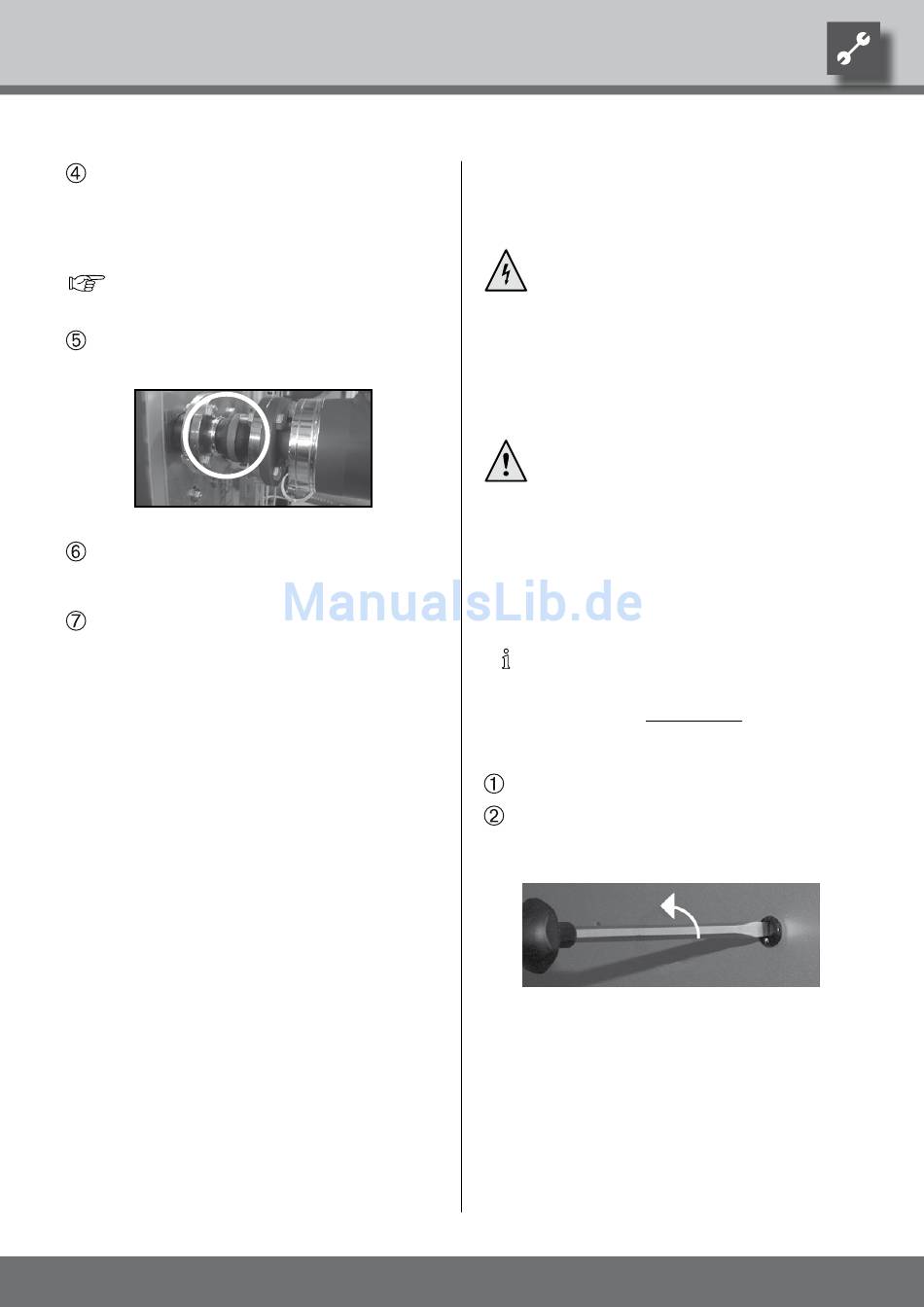

Kompensatoren an die Anschlüsse des Geräts
schrauben, bis sie am Gummidichtbund anliegen...
Kompensatoren an die Festverrohrung des Heiz-
kreises und der Wärmequelle schrauben, bis sie am
Gummidichtbund anliegt...
Alle Verbindungen mit einem geeigneten Werkzeug
(z.B. einer rohrzange) ein bis zwei Gewindegänge
nachziehen, um Dichtheit zu erzielen...
Nicht zu fest anziehen. Das Gummi der Kompen-
satoren darf sich nicht verdrehen (Torsion). Sonst
drohen Betriebsstörungen bis hin zu schweren Schä-
den am Gerät.
Technische Änderungen vorbehalten.
DE830599/201020
© Alpha-InnoTec GmbH
elektrische anschlussarbeiten
Für alle auszuführenden Arbeiten gilt:
Gefahr!
Lebensgefahr durch elektrischen Strom!
elektrische anschlussarbeiten sind aus-
schliesslich qualifiziertem elektrofachper-
sonal vorbehalten.
Vor dem Öffnen des Gerätes die anlage
spannungsfrei schalten und gegen Wieder-
einschalten sichern!
Gefahr!
Bei der installation und ausführung von
elektrischen arbeiten die einschlägigen
en-, VDe- und/oder vor ort geltenden Si-
cherheitsvorschriften beachten.
Technische anschlussbedingungen des zu-
ständigen
energieversorgungsunterneh-
mens beachten (falls von diesem gefor-
dert)!
hinWeiS.
alle
spannungsführenden
sen vor der Verlegung im Kabelkanal des
Schaltkastens abgemantelt werden!
Gehen Sie so vor:
Die Vorderwand des Geräts abmontieren...
Die Schnellverschlussschrauben des Frontbleches
durch 90° Drehung gegen den Uhrzeigersinn öff-
nen...
Kabel
müs-
11
