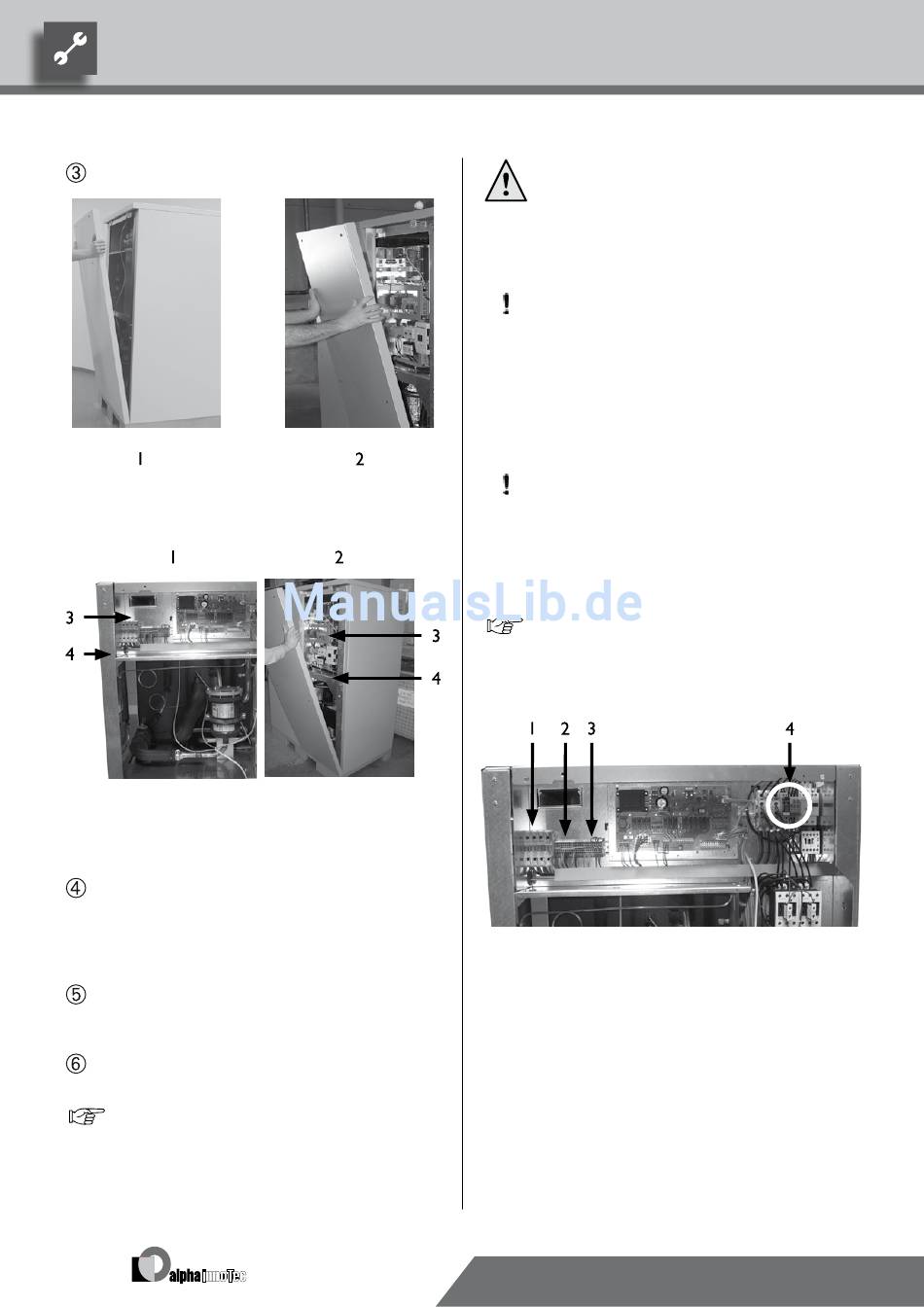

Die Vorderwand ausheben und sicher abstellen...
1 Baugrösse 1
2 Baugrösse 2
überblick über Geräteinneres verschaffen...
1 Baugrösse 1
2 Baugrösse 2
3 Elektrischer Schaltkasten
4 Gerätezwischenboden
Elektrischen Schaltkasten des Geräts öffnen...
Hierzu die oberen beiden Schrauben des Abdeck-
blechs nur anlösen. Die restlichen Schrauben ent-
fernen. Abdeckblech kann dann ausgehängt wer-
den...
last- sowie externe Steuer- und Fühlerleitungen
über den Kabelkanal zu den Klemmen führen. Zug-
entlastungsschrauben festdrehen...
Elektroanschlüsse nach den Massgaben des Klem-
menplans und der Stromlaufpläne vornehmen...
„Klemmenpläne" und „Stromlaufpläne" zum je-
weiligen Gerätetyp.
12
Gefahr!
elektrische anschlussarbeiten nur gemäss
dem Klemmenplan und den Stromlaufplä-
nen vornehmen, der für ihren Gerätetyp
gilt.
VorSichT.
rechtsdrehfeld der Lasteinspeisung si-
cherstellen (Verdichter).
– Beim Betrieb mit falscher Drehrich-
tung des Verdichters können schwe-
re, irreparable Schäden am Verdichter
entstehen.
VorSichT.
Leistungsversorgung der Wärmepumpe
unbedingt mit einem 3poligen Sicherungs-
automaten mit mindestens 3mm Kontakt-
abstand ausstatten.
Höhe des Auslösestroms beachten.
übersicht
„Technische
Abschnitt „Elektrik".
Baugrösse 1:
1 Anschluss leistung Verdichter 3~PE
2 Anschluss Steuerung
3 N/PE
4 Phasenfolge-relais
Technische Änderungen vorbehalten.
DE830599/201020
Daten / lieferumfang",
© Alpha-InnoTec GmbH
