2 Installation
2.5 Eingänge anschließen
2.5.2.2 DC-Eingänge der Basisgeräte MFD-TP.../MFD-TAP... anschließen
66
Handbuch 11/10 MN05002001Z-DE www.eaton.com
L01+
L02+
L01–
> 1 A
+24V 0V 0V
I1
I2
I3 I4

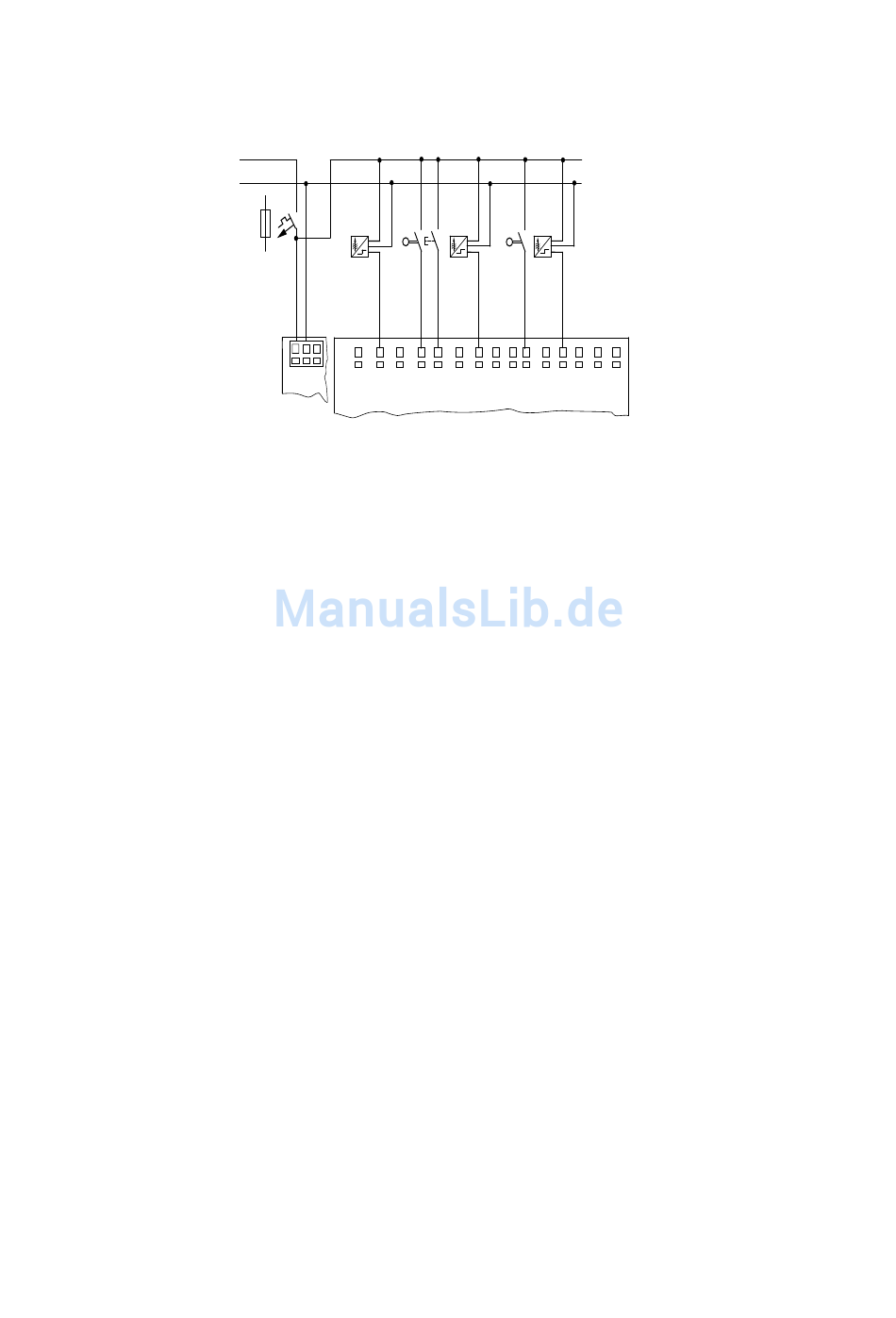

Abbildung 50:Beispiel-Anwendung mit DC-Basisgerät MFD-R.16(17) und MFD-T.16(17)
Die E/A-Module MFD-TP.../MFD-TAP... (E/A-Module mit Temperaturerfas-
sung) besitzen vier digitale DC-Eingänge (Klemme I1 - I4). Daneben können
Sie die Analog-Eingänge I11 (IA03) und I12 (IA04), die zur Analogwerterfas-
sung 0 V - 10 V dienen, auch zur Erfassung digitaler Eingangssignale nutzen
(￫ Abschnitt „2.5.3.2 Analog-und Temperatur-Eingänge von MFD-TP.../
MFD-TAP... anschließen", Seite 72).
•
Spannungsbereich der digitalen Eingangssignale:
•
I1 bis I4
Signal AUS: -30 bis 5 V.
Signal EIN: 15 bis 28,8 V.
•
I11, I12
Signal AUS: < 8 V.
Signal EIN: > 8 V.
Eingangsstrom:
•
•
I1 bis I4: 3,3 mA bei 24 V.
•
I11, I12: 2,2 mA bei 24 V.
￫
Versorgen Sie die digitalen Eingänge aus der selben 24-V-DC-
Spannungsquelle wie das Gerät.
I5 I6
I7 I8 I9 I10
I11 I12
