3 Inbetriebnahme
3.4 Der erste Schaltplan

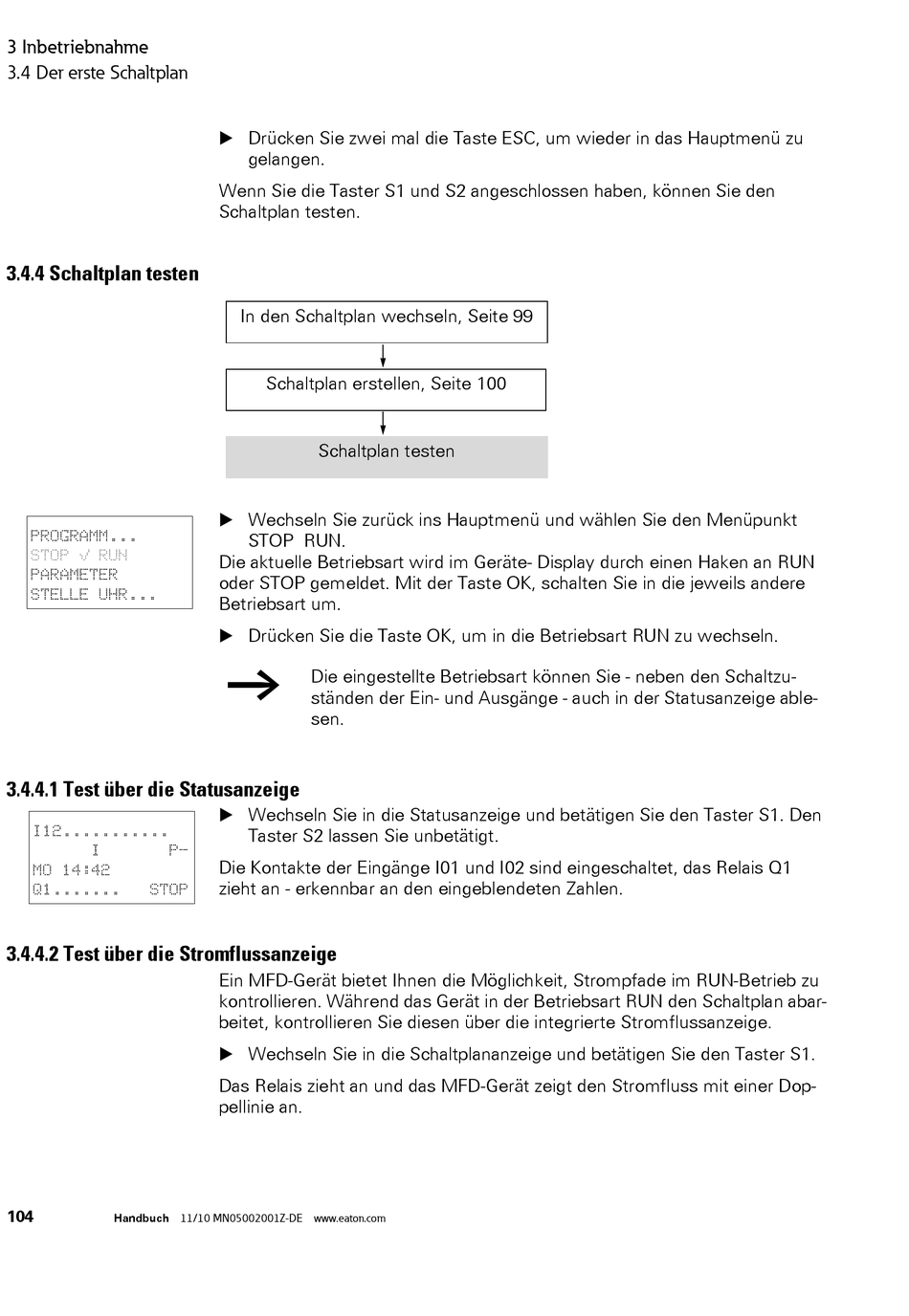

3.4.4 Schaltplan testen
PROGRAMM...
STOP å RUN
PARAMETER
STELLE UHR...
3.4.4.1 Test über die Statusanzeige
I12...........
I
MO 14:42
Q1.......
STOP
3.4.4.2 Test über die Stromflussanzeige
104
Handbuch 11/10 MN05002001Z-DE www.eaton.com
▶ Drücken Sie zwei mal die Taste ESC, um wieder in das Hauptmenü zu
gelangen.
Wenn Sie die Taster S1 und S2 angeschlossen haben, können Sie den
Schaltplan testen.
In den Schaltplan wechseln, Seite 99
Schaltplan erstellen, Seite 100
Schaltplan testen
▶ Wechseln Sie zurück ins Hauptmenü und wählen Sie den Menüpunkt
STOP RUN.
Die aktuelle Betriebsart wird im Geräte- Display durch einen Haken an RUN
oder STOP gemeldet. Mit der Taste OK, schalten Sie in die jeweils andere
Betriebsart um.
▶ Drücken Sie die Taste OK, um in die Betriebsart RUN zu wechseln.
￫
Die eingestellte Betriebsart können Sie - neben den Schaltzu-
ständen der Ein- und Ausgänge - auch in der Statusanzeige able-
sen.
▶ Wechseln Sie in die Statusanzeige und betätigen Sie den Taster S1. Den
Taster S2 lassen Sie unbetätigt.
P-
Die Kontakte der Eingänge I01 und I02 sind eingeschaltet, das Relais Q1
zieht an - erkennbar an den eingeblendeten Zahlen.
Ein MFD-Gerät bietet Ihnen die Möglichkeit, Strompfade im RUN-Betrieb zu
kontrollieren. Während das Gerät in der Betriebsart RUN den Schaltplan abar-
beitet, kontrollieren Sie diesen über die integrierte Stromflussanzeige.
▶ Wechseln Sie in die Schaltplananzeige und betätigen Sie den Taster S1.
Das Relais zieht an und das MFD-Gerät zeigt den Stromfluss mit einer Dop-
pellinie an.
