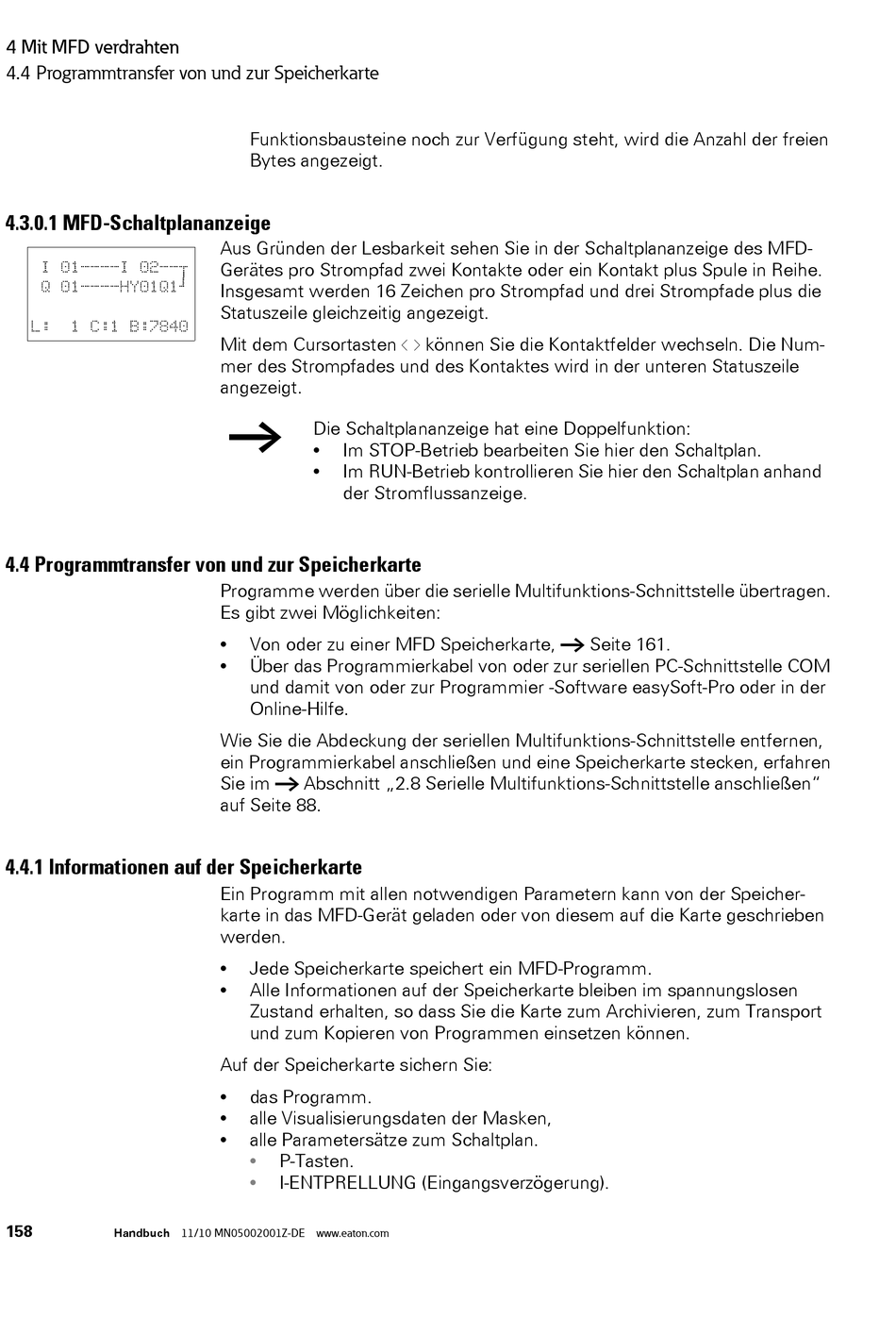

4 Mit MFD verdrahten
4.4 Programmtransfer von und zur Speicherkarte
4.3.0.1 MFD-Schaltplananzeige
I 01----I 02--u
Q 01----HY01Q1k
L:
1 C:1 B:7840
4.4 Programmtransfer von und zur Speicherkarte
4.4.1 Informationen auf der Speicherkarte
158
Handbuch 11/10 MN05002001Z-DE www.eaton.com
Funktionsbausteine noch zur Verfügung steht, wird die Anzahl der freien
Bytes angezeigt.
Aus Gründen der Lesbarkeit sehen Sie in der Schaltplananzeige des MFD-
Gerätes pro Strompfad zwei Kontakte oder ein Kontakt plus Spule in Reihe.
Insgesamt werden 16 Zeichen pro Strompfad und drei Strompfade plus die
Statuszeile gleichzeitig angezeigt.
Mit dem Cursortasten
mer des Strompfades und des Kontaktes wird in der unteren Statuszeile
angezeigt.
￫
Die Schaltplananzeige hat eine Doppelfunktion:
•
Im STOP-Betrieb bearbeiten Sie hier den Schaltplan.
Im RUN-Betrieb kontrollieren Sie hier den Schaltplan anhand
•
der Stromflussanzeige.
Programme werden über die serielle Multifunktions-Schnittstelle übertragen.
Es gibt zwei Möglichkeiten:
Von oder zu einer MFD Speicherkarte, ￫ Seite 161.
•
•
Über das Programmierkabel von oder zur seriellen PC-Schnittstelle COM
und damit von oder zur Programmier -Software easySoft-Pro oder in der
Online-Hilfe.
Wie Sie die Abdeckung der seriellen Multifunktions-Schnittstelle entfernen,
ein Programmierkabel anschließen und eine Speicherkarte stecken, erfahren
Sie im ￫ Abschnitt „2.8 Serielle Multifunktions-Schnittstelle anschließen"
auf Seite 88.
Ein Programm mit allen notwendigen Parametern kann von der Speicher-
karte in das MFD-Gerät geladen oder von diesem auf die Karte geschrieben
werden.
Jede Speicherkarte speichert ein MFD-Programm.
•
•
Alle Informationen auf der Speicherkarte bleiben im spannungslosen
Zustand erhalten, so dass Sie die Karte zum Archivieren, zum Transport
und zum Kopieren von Programmen einsetzen können.
Auf der Speicherkarte sichern Sie:
•
das Programm.
alle Visualisierungsdaten der Masken,
•
•
alle Parametersätze zum Schaltplan.
•
P-Tasten.
•
I-ENTPRELLUNG (Eingangsverzögerung).
können Sie die Kontaktfelder wechseln. Die Num-
ú í
