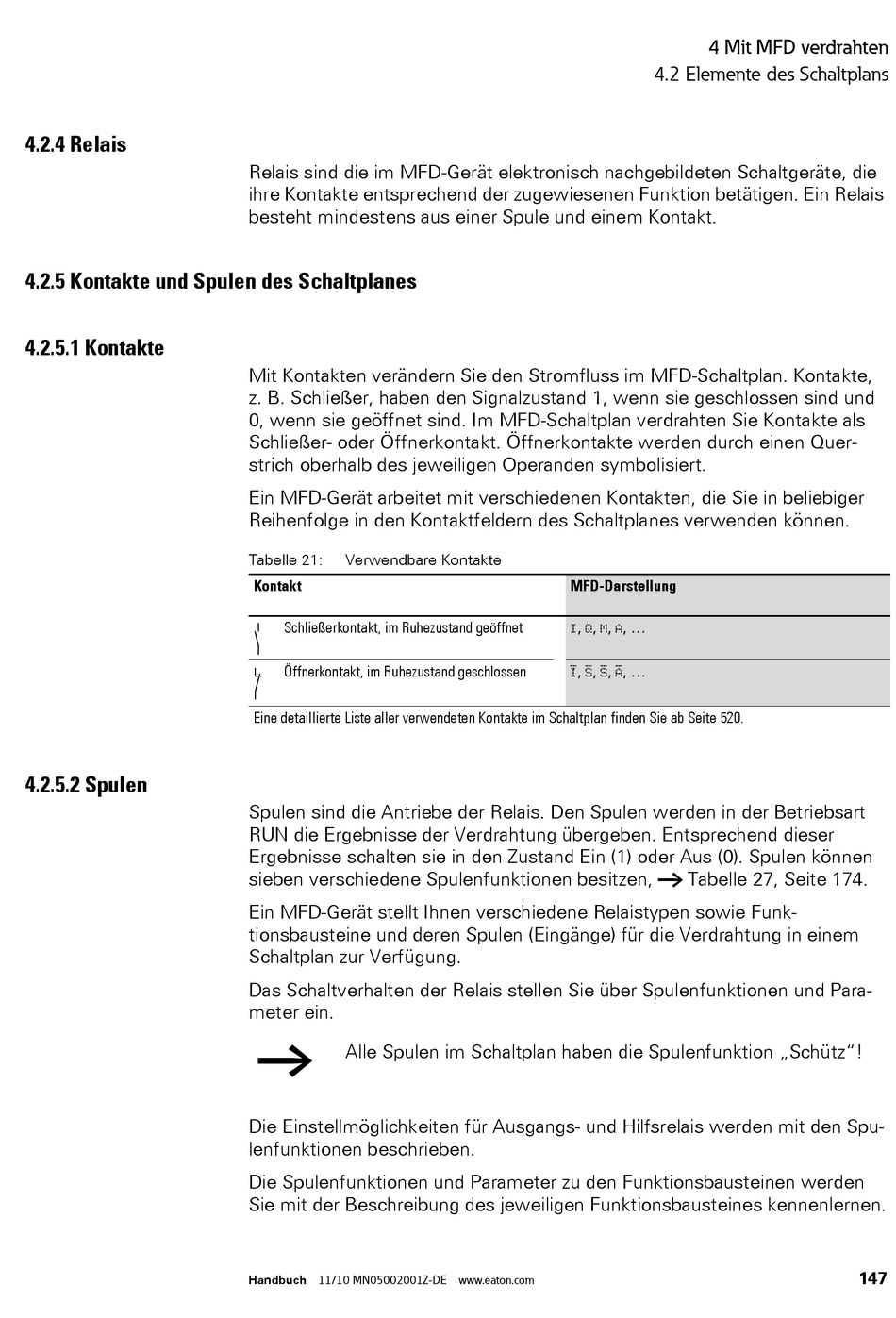

4.2.4 Relais
4.2.5 Kontakte und Spulen des Schaltplanes
4.2.5.1 Kontakte
4.2.5.2 Spulen
Relais sind die im MFD-Gerät elektronisch nachgebildeten Schaltgeräte, die
ihre Kontakte entsprechend der zugewiesenen Funktion betätigen. Ein Relais
besteht mindestens aus einer Spule und einem Kontakt.
Mit Kontakten verändern Sie den Stromfluss im MFD-Schaltplan. Kontakte,
z. B. Schließer, haben den Signalzustand 1, wenn sie geschlossen sind und
0, wenn sie geöffnet sind. Im MFD-Schaltplan verdrahten Sie Kontakte als
Schließer- oder Öffnerkontakt. Öffnerkontakte werden durch einen Quer-
strich oberhalb des jeweiligen Operanden symbolisiert.
Ein MFD-Gerät arbeitet mit verschiedenen Kontakten, die Sie in beliebiger
Reihenfolge in den Kontaktfeldern des Schaltplanes verwenden können.
Tabelle 21:
Verwendbare Kontakte
Kontakt
Schließerkontakt, im Ruhezustand geöffnet
Öffnerkontakt, im Ruhezustand geschlossen
Eine detaillierte Liste aller verwendeten Kontakte im Schaltplan finden Sie ab Seite 520.
Spulen sind die Antriebe der Relais. Den Spulen werden in der Betriebsart
RUN die Ergebnisse der Verdrahtung übergeben. Entsprechend dieser
Ergebnisse schalten sie in den Zustand Ein (1) oder Aus (0). Spulen können
sieben verschiedene Spulenfunktionen besitzen, ￫ Tabelle 27, Seite 174.
Ein MFD-Gerät stellt Ihnen verschiedene Relaistypen sowie Funk-
tionsbausteine und deren Spulen (Eingänge) für die Verdrahtung in einem
Schaltplan zur Verfügung.
Das Schaltverhalten der Relais stellen Sie über Spulenfunktionen und Para-
meter ein.
￫
Alle Spulen im Schaltplan haben die Spulenfunktion „Schütz"!
Die Einstellmöglichkeiten für Ausgangs- und Hilfsrelais werden mit den Spu-
lenfunktionen beschrieben.
Die Spulenfunktionen und Parameter zu den Funktionsbausteinen werden
Sie mit der Beschreibung des jeweiligen Funktionsbausteines kennenlernen.
Handbuch 11/10 MN05002001Z-DE www.eaton.com
4 Mit MFD verdrahten
4.2 Elemente des Schaltplans
MFD-Darstellung
,
,
,
, ...
I
Q
M
A
,
,
,
, ...
I
S
S
A
147
