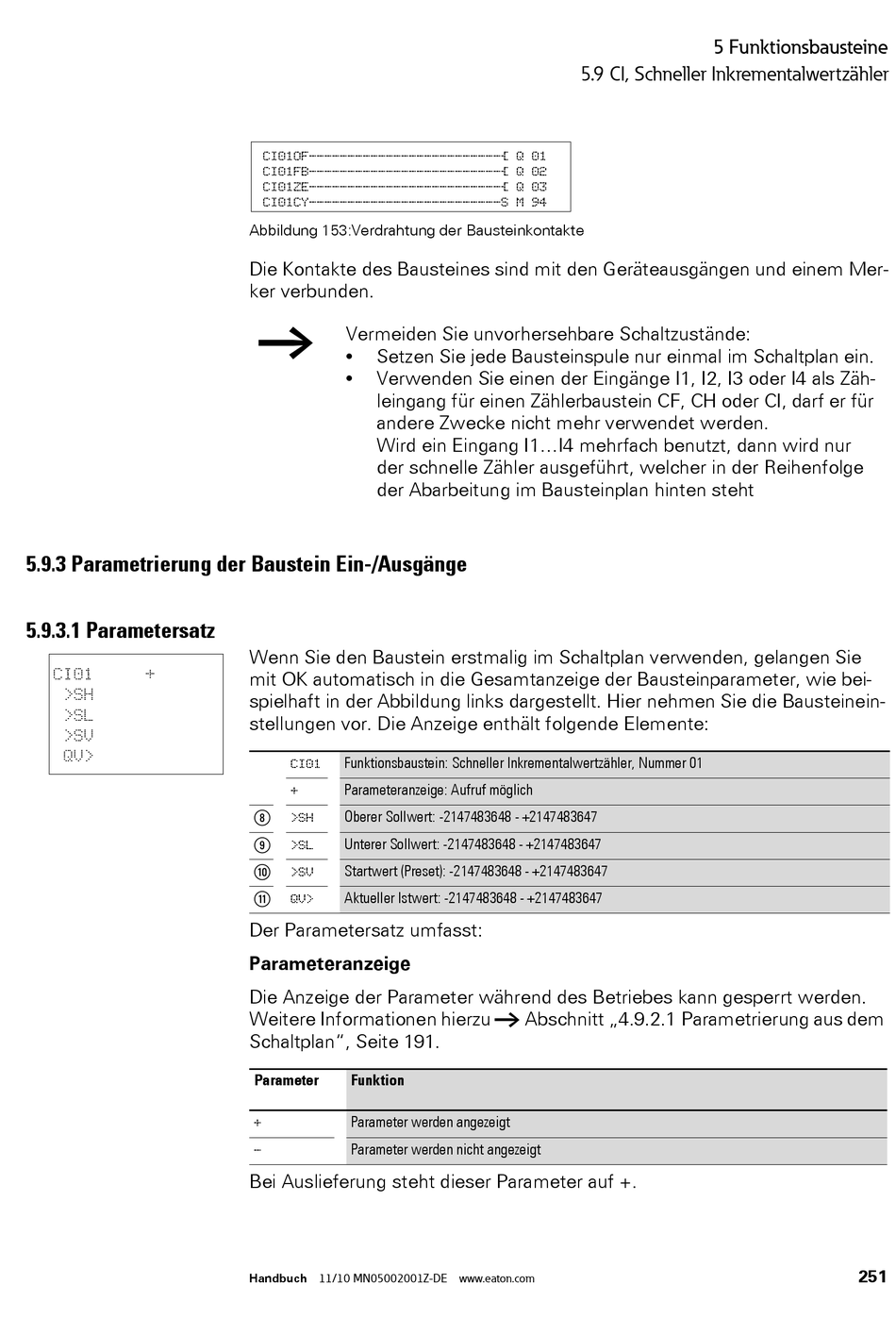

5.9.3 Parametrierung der Baustein Ein-/Ausgänge
5.9.3.1 Parametersatz
CI01
+
>SH
>SL
>SV
QV>
CI01OF-------------------------Ä Q 01
CI01FB-------------------------Ä Q 02
CI01ZE-------------------------Ä Q 03
CI01CY-------------------------S M 94
Abbildung 153:Verdrahtung der Bausteinkontakte
Die Kontakte des Bausteines sind mit den Geräteausgängen und einem Mer-
ker verbunden.
￫
Vermeiden Sie unvorhersehbare Schaltzustände:
•
Setzen Sie jede Bausteinspule nur einmal im Schaltplan ein.
Verwenden Sie einen der Eingänge I1, I2, I3 oder I4 als Zäh-
•
leingang für einen Zählerbaustein CF, CH oder CI, darf er für
andere Zwecke nicht mehr verwendet werden.
Wird ein Eingang I1...I4 mehrfach benutzt, dann wird nur
der schnelle Zähler ausgeführt, welcher in der Reihenfolge
der Abarbeitung im Bausteinplan hinten steht
Wenn Sie den Baustein erstmalig im Schaltplan verwenden, gelangen Sie
mit OK automatisch in die Gesamtanzeige der Bausteinparameter, wie bei-
spielhaft in der Abbildung links dargestellt. Hier nehmen Sie die Bausteinein-
stellungen vor. Die Anzeige enthält folgende Elemente:
Funktionsbaustein: Schneller Inkrementalwertzähler, Nummer 01
CI01
Parameteranzeige: Aufruf möglich
+
Oberer Sollwert: -2147483648 - +2147483647
>SH
Unterer Sollwert: -2147483648 - +2147483647
>SL
Startwert (Preset): -2147483648 - +2147483647
>SV
Aktueller Istwert: -2147483648 - +2147483647
QV>
Der Parametersatz umfasst:
Parameteranzeige
Die Anzeige der Parameter während des Betriebes kann gesperrt werden.
Weitere Informationen hierzu ￫ Abschnitt „4.9.2.1 Parametrierung aus dem
Schaltplan", Seite 191.
Parameter
Funktion
Parameter werden angezeigt
+
Parameter werden nicht angezeigt
-
Bei Auslieferung steht dieser Parameter auf +.
Handbuch 11/10 MN05002001Z-DE www.eaton.com
5 Funktionsbausteine
5.9 CI, Schneller Inkrementalwertzähler
251
