3.6.2.2 Digitale Ein-/Ausgänge verdrahten

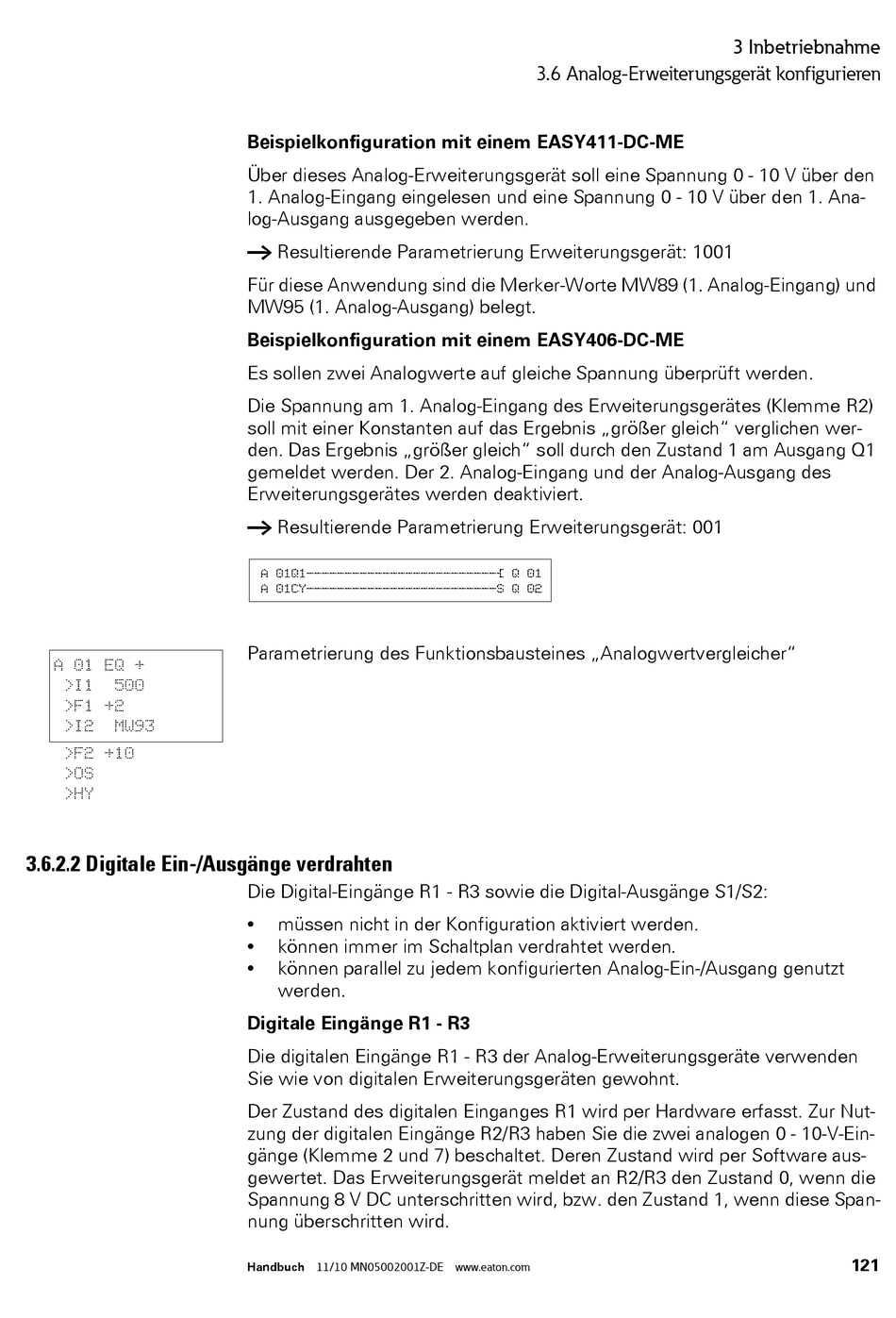

Beispielkonfiguration mit einem EASY411-DC-ME
Über dieses Analog-Erweiterungsgerät soll eine Spannung 0 - 10 V über den
1. Analog-Eingang eingelesen und eine Spannung 0 - 10 V über den 1. Ana-
log-Ausgang ausgegeben werden.
￫ Resultierende Parametrierung Erweiterungsgerät: 1001
Für diese Anwendung sind die Merker-Worte MW89 (1. Analog-Eingang) und
MW95 (1. Analog-Ausgang) belegt.
Beispielkonfiguration mit einem EASY406-DC-ME
Es sollen zwei Analogwerte auf gleiche Spannung überprüft werden.
Die Spannung am 1. Analog-Eingang des Erweiterungsgerätes (Klemme R2)
soll mit einer Konstanten auf das Ergebnis „größer gleich" verglichen wer-
den. Das Ergebnis „größer gleich" soll durch den Zustand 1 am Ausgang Q1
gemeldet werden. Der 2. Analog-Eingang und der Analog-Ausgang des
Erweiterungsgerätes werden deaktiviert.
￫ Resultierende Parametrierung Erweiterungsgerät: 001
A 01Q1-------------------------Ä Q 01
A 01CY-------------------------S Q 02
Parametrierung des Funktionsbausteines „Analogwertvergleicher"
Die Digital-Eingänge R1 - R3 sowie die Digital-Ausgänge S1/S2:
müssen nicht in der Konfiguration aktiviert werden.
•
•
können immer im Schaltplan verdrahtet werden.
•
können parallel zu jedem konfigurierten Analog-Ein-/Ausgang genutzt
werden.
Digitale Eingänge R1 - R3
Die digitalen Eingänge R1 - R3 der Analog-Erweiterungsgeräte verwenden
Sie wie von digitalen Erweiterungsgeräten gewohnt.
Der Zustand des digitalen Einganges R1 wird per Hardware erfasst. Zur Nut-
zung der digitalen Eingänge R2/R3 haben Sie die zwei analogen 0 - 10-V-Ein-
gänge (Klemme 2 und 7) beschaltet. Deren Zustand wird per Software aus-
gewertet. Das Erweiterungsgerät meldet an R2/R3 den Zustand 0, wenn die
Spannung 8 V DC unterschritten wird, bzw. den Zustand 1, wenn diese Span-
nung überschritten wird.
