Vorbereitung / Preparation
4

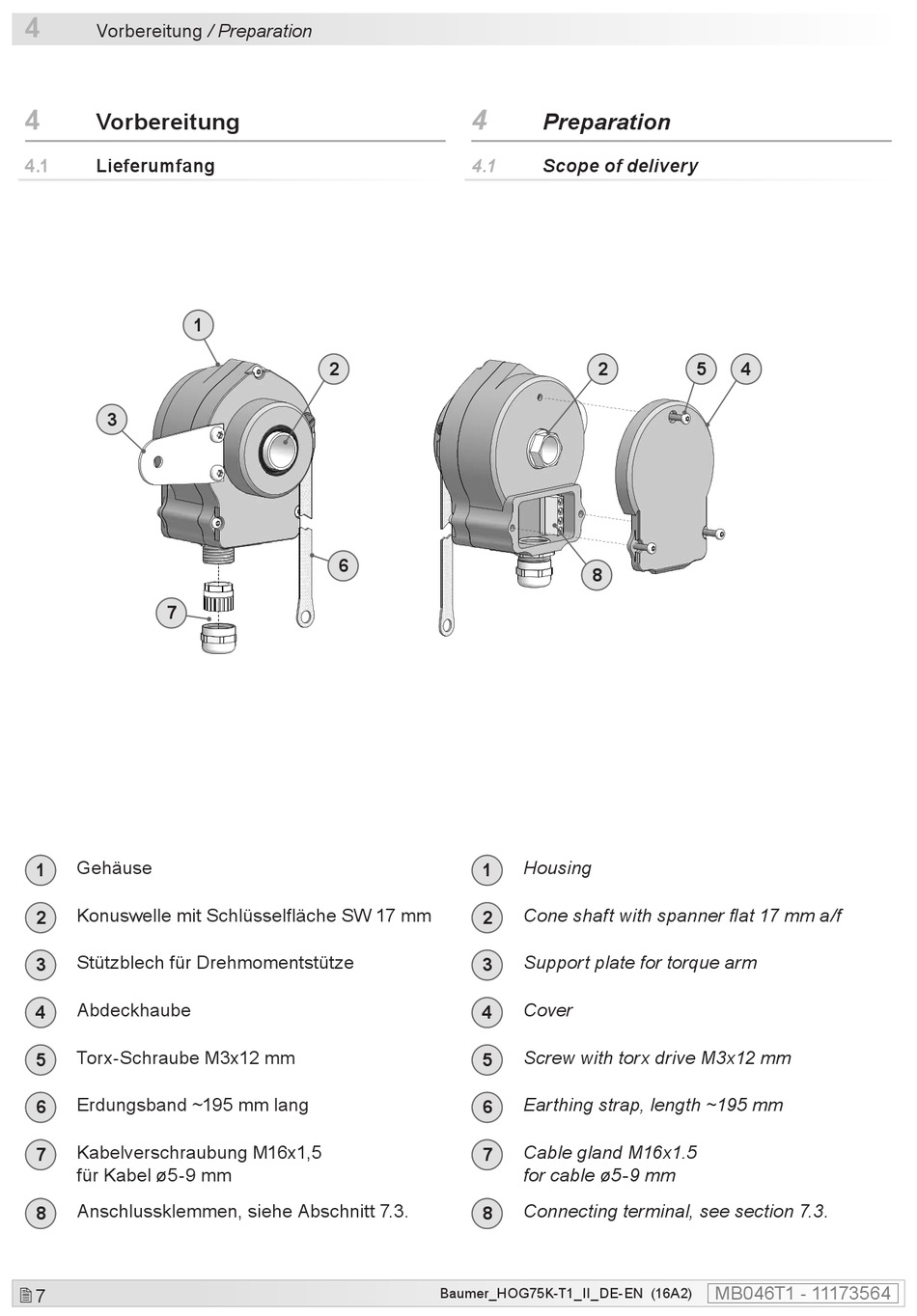

Vorbereitung

4.1

Lieferumfang

3
7
Gehäuse
1
Konuswelle mit Schlüsselfläche SW 17 mm
2
Stützblech für Drehmomentstütze
3
Abdeckhaube
4
Torx-Schraube M3x12 mm
5
Erdungsband ~195 mm lang
6
Kabelverschraubung M16x1,5
7
für Kabel ø5-9 mm
Anschlussklemmen, siehe Abschnitt 7.3.
8
 7
1
2
6
4

Preparation

4.1

Scope of delivery

2
8
Housing
1
Cone shaft with spanner flat 17 mm a/f
2
Support plate for torque arm
3
Cover
4
Screw with torx drive M3x12 mm
5
Earthing strap, length ~195 mm
6
Cable gland M16x1.5
7
for cable ø5-9 mm
Connecting terminal, see section 7.3.
8
