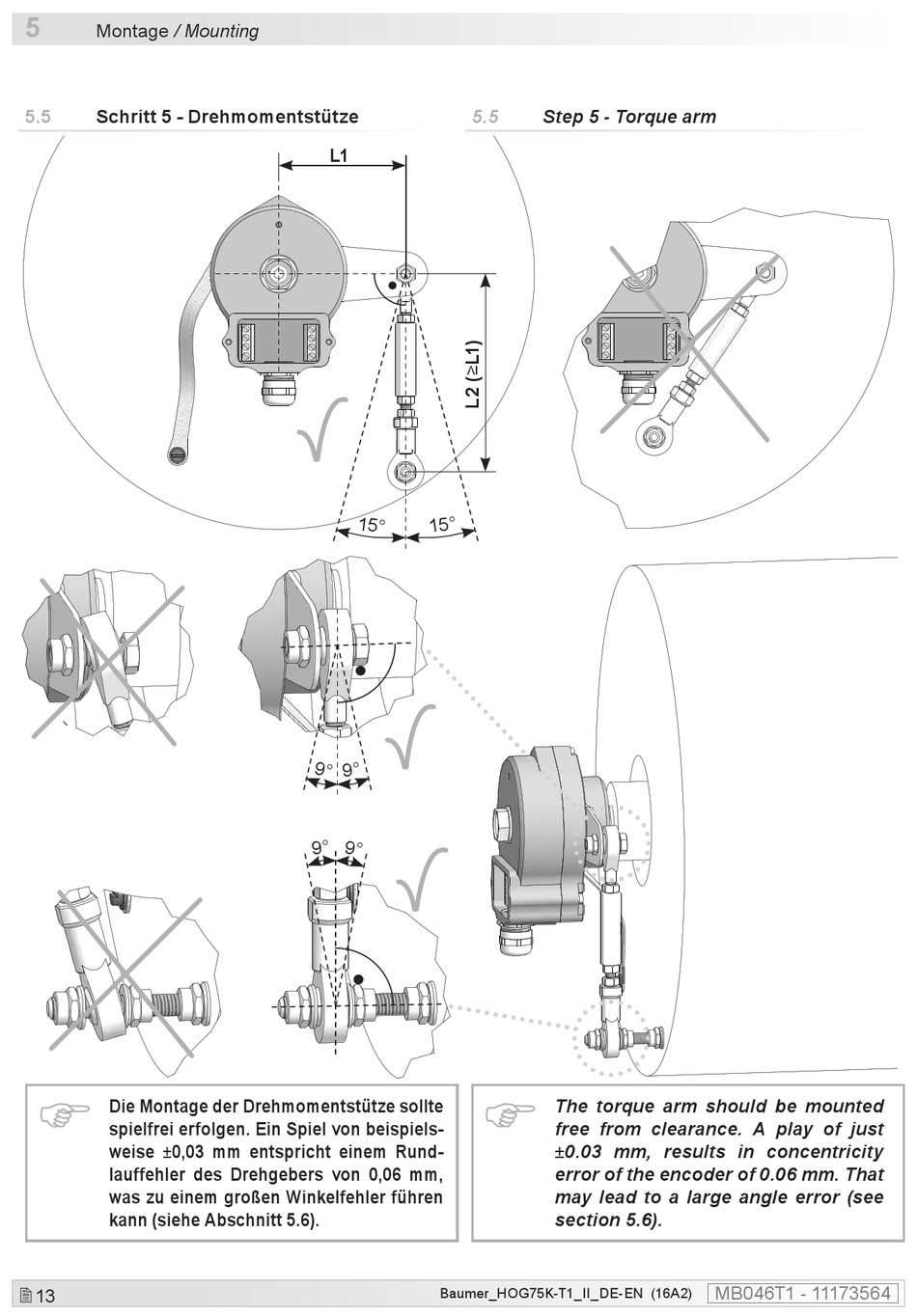

Schritt 5 - Drehmomentstütze; Step 5 - Torque Arm - Baumer HOG 75 KC Montage- Und Betriebsanleitung

5
Montage / Mounting
5.5 Schritt 5 - Drehmomentstütze
Die Montage der Drehmomentstütze sollte
spielfrei erfolgen. Ein Spiel von beispiels-
weise ±0,03 mm entspricht einem Rund-
lauffehler des Drehgebers von 0,06 mm,
was zu einem großen Winkelfehler führen
kann (siehe Abschnitt 5.6).
 13
5.5
L1
Baumer_HOG75K-T1_II_DE-EN (16A2)

Step 5 - Torque arm

The torque arm should be mounted
free from clearance. A play of just
±0.03 mm, results in concentricity
error of the encoder of 0.06 mm. That
may lead to a large angle error (see
section 5.6).
MB046T1 - 11173564
