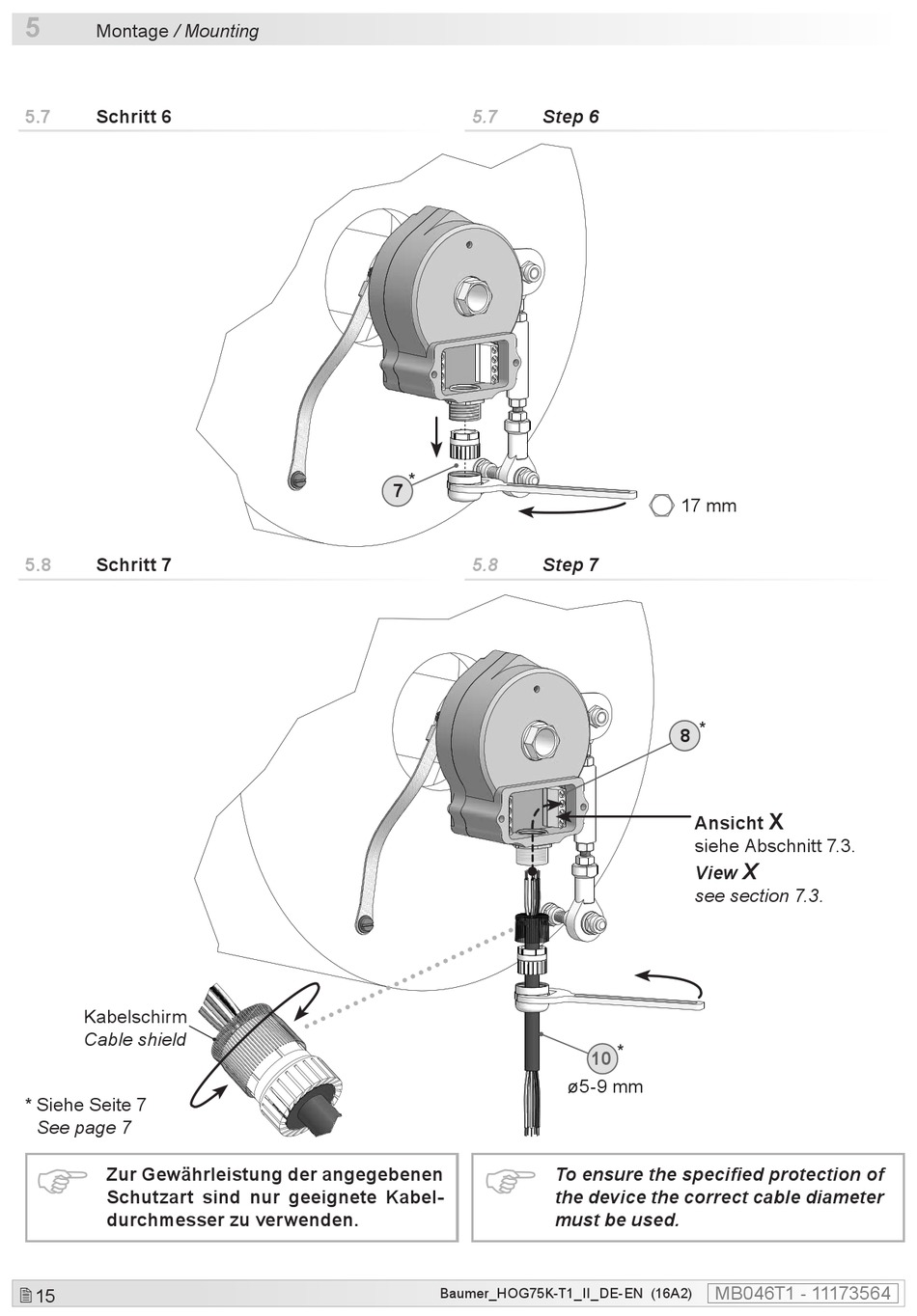

Schritt 6; Schritt 7; Step 6; Step 7 - Baumer HOG 75 KC Montage- Und Betriebsanleitung

5
Montage / Mounting
5.7

Schritt 6

5.8

Schritt 7

Kabelschirm
Cable shield
* Siehe Seite 7
See page 7
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
 15
5.7

Step 6

*
7
5.8

Step 7

To ensure the specified protection of
the device the correct cable diameter
must be used.
Baumer_HOG75K-T1_II_DE-EN (16A2)
17 mm
8 *
Ansicht
siehe Abschnitt 7.3.
View
see section 7.3.
*
10
ø5-9 mm
MB046T1 - 11173564
X
X
