7

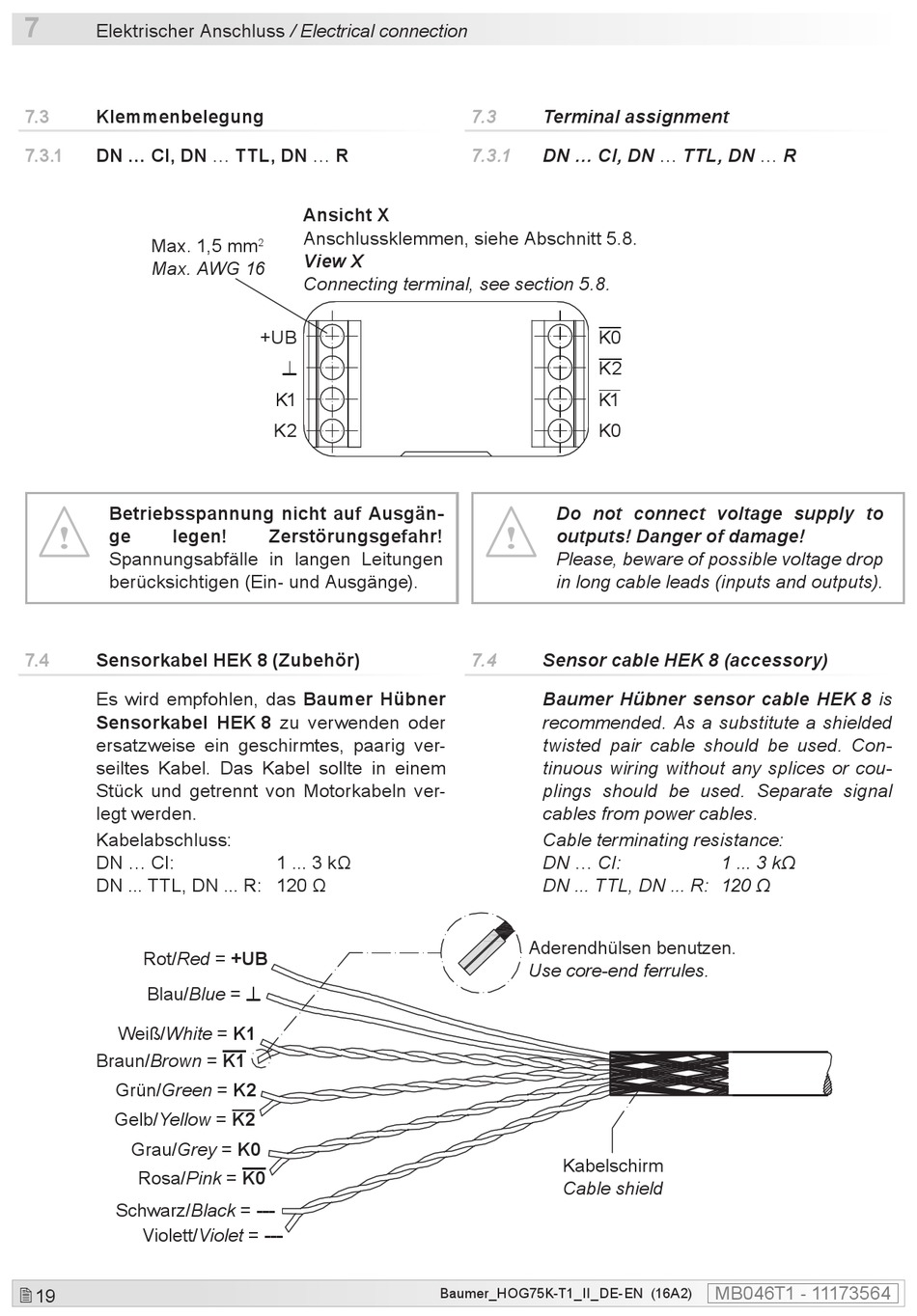

Elektrischer Anschluss / Electrical connection
7.3

Klemmenbelegung

7.3.1 DN ... CI, DN ... TTL, DN ... R
Max. 1,5 mm
Max. AWG 16
Betriebsspannung nicht auf Ausgän-
ge legen!
Spannungsabfälle in langen Leitungen
berücksichtigen (Ein- und Ausgänge).
7.4 Sensorkabel HEK 8 (Zubehör)
Es wird empfohlen, das Baumer Hübner
Sensorkabel HEK 8 zu verwenden oder
ersatzweise ein geschirmtes, paarig ver-
seiltes Kabel. Das Kabel sollte in einem
Stück und getrennt von Motorkabeln ver-
legt werden.
Kabelabschluss:
DN ... CI:
DN ... TTL, DN ... R: 120 Ω
Rot/Red = +UB
Blau/Blue =
Weiß/White = K1
Braun/Brown = K1
Grün/Green = K2
Gelb/Yellow = K2
Grau/Grey = K0
Rosa/Pink = K0
Schwarz/Black = ---
Violett/Violet = ---
 19
Ansicht X
Anschlussklemmen, siehe Abschnitt 5.8.
2
View X
Connecting terminal, see section 5.8.
+UB
K1
K2
Zerstörungsgefahr!
1 ... 3 kΩ
7.3

Terminal assignment

7.3.1 DN ... CI, DN ... TTL, DN ... R
K0
K2
K1
K0
Do not connect voltage supply to
outputs! Danger of damage!
Please, beware of possible voltage drop
in long cable leads (inputs and outputs).
7.4

Sensor cable HEK 8 (accessory)

Baumer Hübner sensor cable HEK 8 is
recommended. As a substitute a shielded
twisted pair cable should be used. Con-
tinuous wiring without any splices or cou-
plings should be used. Separate signal
cables from power cables.
Cable terminating resistance:
DN ... CI:
DN ... TTL, DN ... R: 120 Ω
Aderendhülsen benutzen.
Use core-end ferrules.
Kabelschirm
Cable shield
Baumer_HOG75K-T1_II_DE-EN (16A2)
1 ... 3 kΩ
MB046T1 - 11173564
