4

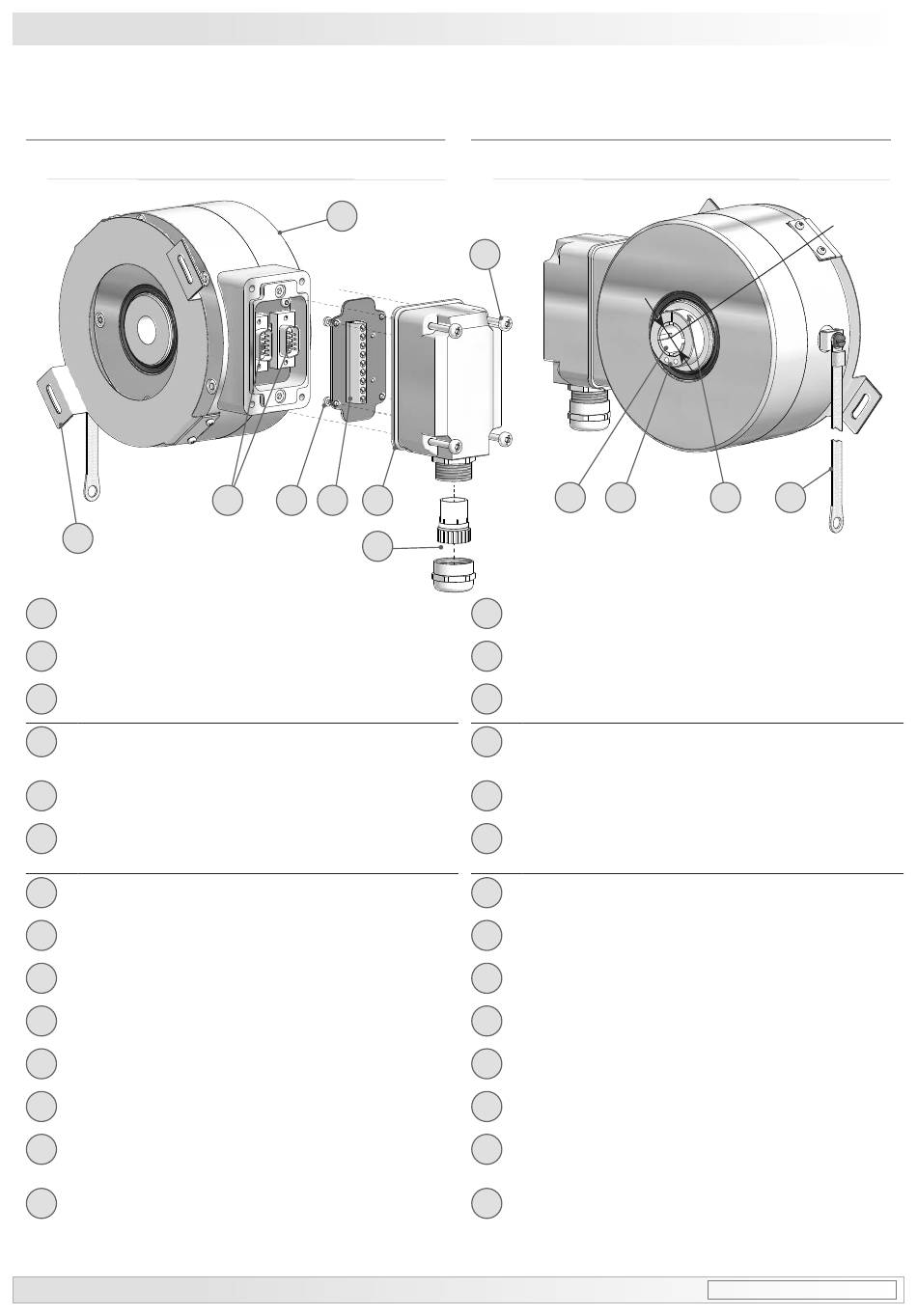

Vorbereitung / Preparation
4

Vorbereitung

4.1

Lieferumfang

5
Gehäuse
1
Durchgehende Hohlwelle
2
Klemmring
3
Klemmringschraube je nach Hohlwellendurch-
4
messer ød1:
ød1 = 16/30/36 mm: Torxschraube M3x12 mm
4a
ød1 = 25/32 mm: Innensechskantschraube
4b
M4x16 mm, ISO 4762
Drehmomentblech
5
Erdungsband ~230 mm lang
6
Klemmenkastendeckel
7
Torx-/Schlitzschraube M4x32 mm
8
Anschlussplatine, siehe Abschnitt 5.9 und 7.3.
9
Torx-/Schlitzschraube M3x10 mm
10
D-SUB Stecker
11
am Gerätegehäuse
Kabelverschraubung M20x1,5 mm
12
für Kabel ø5...13 mm
7
1
11 10 9 7
12
4

Preparation

4.1

Scope of delivery

8
2 3
Housing
1
Through hollow shaft
2
Clamping ring
3
Clamping ring screw depending on hollow
4
shaft diameter ød1:
ød1 = 16/30/36 mm: Torx screw M3x12 mm
4a
ød1 = 25/32 mm: Hexagon socket screw
4b
M4x16 mm, ISO 4762
Torque sheet
5
Earthing strap, length ~230 mm
6
Terminal box cover
7
Torx/slotted screw M4x32 mm
8
Connecting board, see section 5.9 and 7.3.
9
Torx/slotted screw M3x10 mm
10
D-SUB connector (male)
11
on the device housing
Cable gland M20x1.5 mm
12
for cable ø5...13 mm
Baumer_HOG131-T1_II_DE-EN (20A1)
ød1
4 6
MB075T1 - 11069719
