5

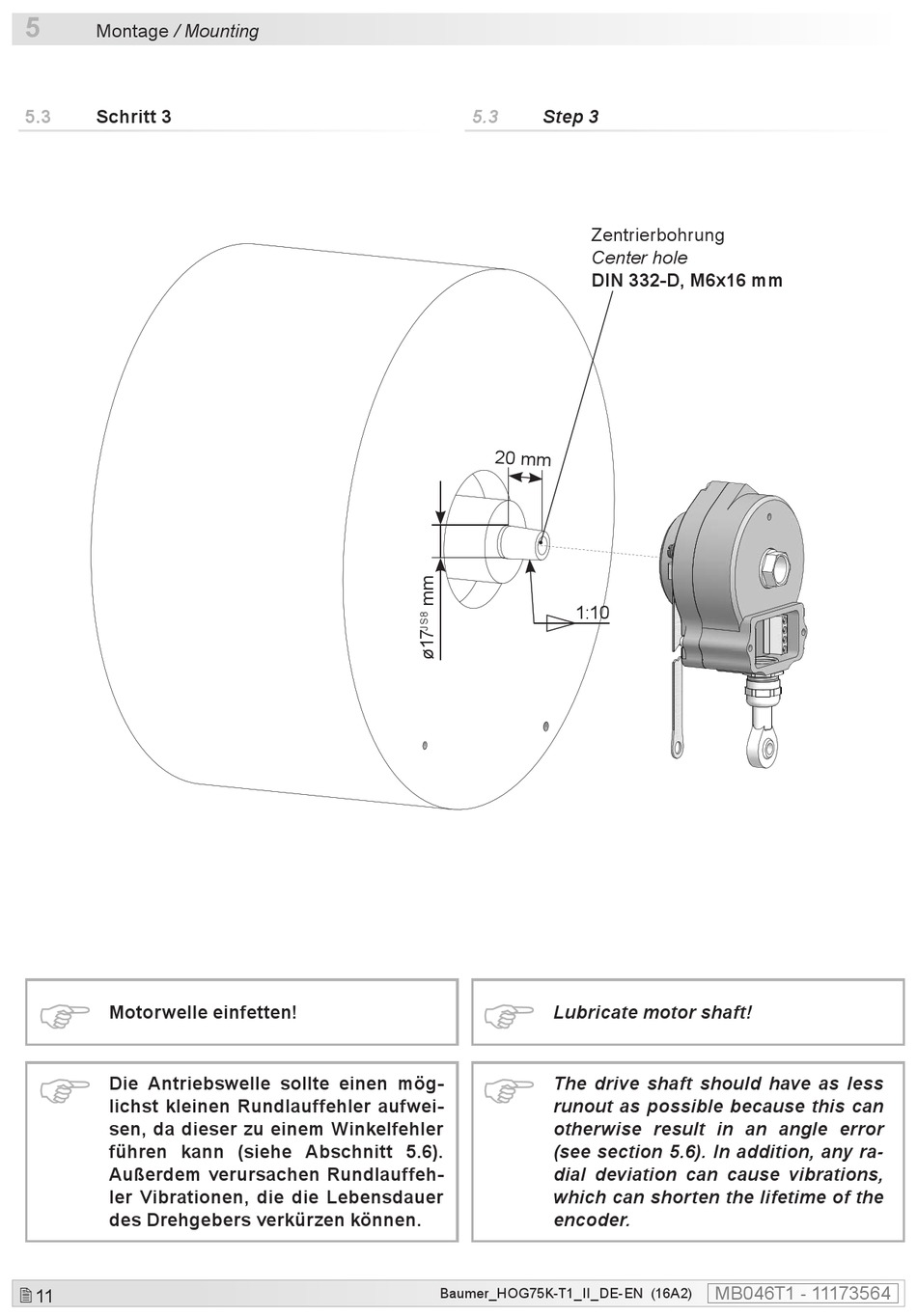

Montage / Mounting
5.3

Schritt 3

Motorwelle einfetten!
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen, da dieser zu einem Winkelfehler
führen kann (siehe Abschnitt 5.6).
Außerdem verursachen Rundlauffeh-
ler Vibrationen, die die Lebensdauer
des Drehgebers verkürzen können.
 11
5.3

Step 3

Zentrierbohrung
Center hole
DIN 332-D, M6x16 mm
1:10
Lubricate motor shaft!
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error
(see section 5.6). In addition, any ra-
dial deviation can cause vibrations,
which can shorten the lifetime of the
encoder.
