Zur Messung von Wechselspannungen gehen Sie wie folgt vor:
- Verbinden Sie die schwarze Messleitung mit der
COM-Buchse (7) und die rote Messleitung mit der
VΩ-Buchse (6) bis diese plan am Messgerät auflie-
gen,
- Stellen Sie den Bereichswahlschalter (5) auf Positi-
on "V".
- Drücken Sie die Taste "SELECT" um in den AC-
Bereich zu wechseln.
- Verbinden Sie nun die beiden Messspitzen mit dem
Messobjekt (Generator, Schaltung usw.),
- Der augenblickliche Messwert wird in der Displayanzeige (1) angezeigt.
Der Wechselspannungsmessbereich "V~" weist einen Eingangswiderstand von ca.
10 Mohm auf.
c) Widerstandsmessung
Achtung!
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schal-
tungen und Bauelemente sowie andere Messobjekte unbedingt Span-
nungslos sind.

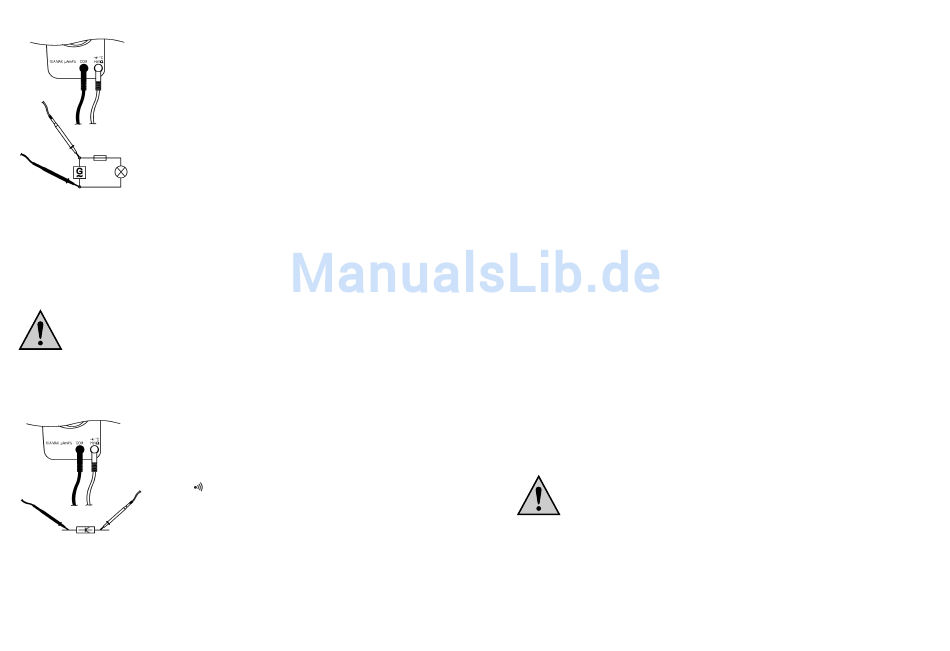

Zur Widerstandsmessung und akustischer Durchgangsprüfung gehen Sie wie
folgt vor:
- Verbinden Sie die schwarze Messleitung mit der
COM-Buchse (7) und die rote Messleitung mit der
VΩ-Buchse (6) bis diese plan am Messgerät auflie-
gen.
- Stellen Sie den Bereichswahlschalter (5) auf Position
Ω.
- Überprüfen Sie die Messleitungen auf Durchgang,
indem Sie die beiden Messspitzen miteinander ver-
binden. Daraufhin muss sich ein Widerstandswert
von ca. 0 Ohm einstellen.
- Verbinden Sie nun die beiden Messspitzen mit dem
Messobjekt. Der Messwert wird, sofern das Mess-
objekt nicht hochohmig oder unterbrochen ist, im
Display (1) angezeigt.
12
Appuyez sur cette touche pendant max. 3 secondes en effectuant la mesure de ten-
sion (250 V max. !). Le multimètre a de nouveau une impédance normale de 10 MΩ
après avoir relâché cette touche.
Entretien, remplacement des piles, des
fusibles, installation de l´appareil de
mesure
Généralités
Afin de garantir la précision du multimètre pendant une période prolongée, il doit être
calibré une fois par an.
Vous trouverez ci-après toutes les indications concernant le remplacement de la pile
et du fusible. Utilisez un chiffon propre, non pelucheux, sec et antistatique pour net-
toyer l´appareil, l´écran ou les câbles de mesure.
Indication !
Pour le nettoyage, ne pas utiliser de produits contenant des hydrocarbures, de l'es-
sence, des alcools ou autres produits similaires. Ces produits attaquent la surface de
l'appareil de mesure. De plus, les vapeurs de ces produits sont nocives pour la san-
té et explosibles. Ne pas utiliser d'outils à arêtes tranchantes, de tournevis ou de
brosses métalliques, etc. pour nettoyer l'appareil.
Contrôlez régulièrement la sécurité technique de l'appareil et des câbles de mesure
en vous assurant de l'absence d'endommagements au niveau du boîtier ou d´écra-
sement.
Avant de procéder au nettoyage de l'appareil, il est impératif de respecter les
consignes de sécurité suivantes :
L'ouverture des capots ou la dépose de pièces risquent de mettre à nu
des pièces sous tension sauf lorsqu'il est possible d'effectuer ces pro-
cédures manuellement.
Tous les câbles connectés doivent être débranchés de l´appareil avant toute mise en
état.
Les réparations doivent uniquement être effectuées par un technicien qualifié fami-
liarisé avec les dangers potentiels encourus, respectivement les prescriptions spéci-
fiques en vigueur.
