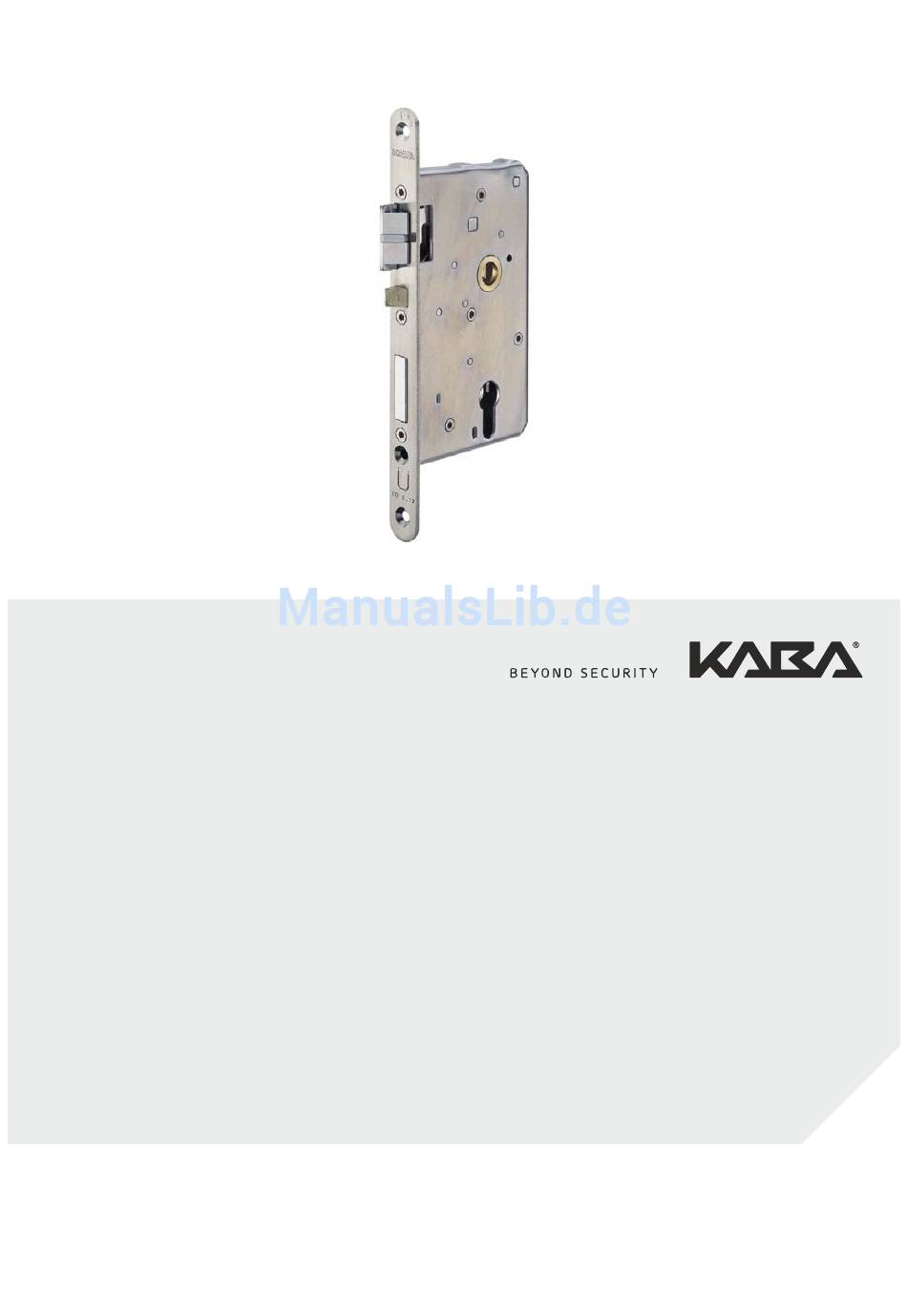

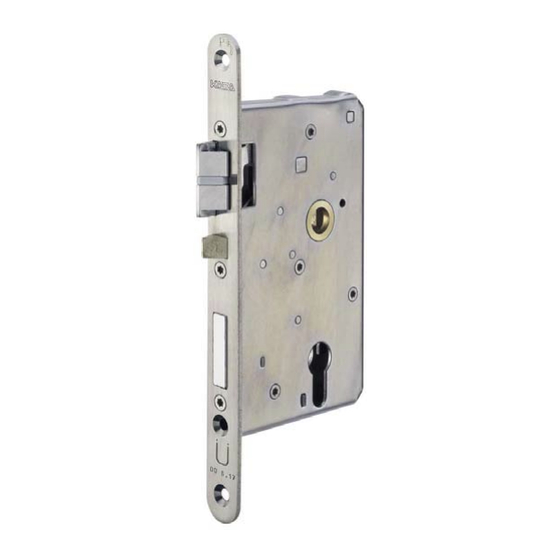

- Seite 1 Fluchttürschloss Serie 128/PA nach EN179 Installationsanleitung Dokumenten-Nr.: IM_serie-128.PA-EN179_201506_de ID-Nummer: 2011670409...
-
Seite 2: Inhaltsverzeichnis
1.14 Allgemeine Hinweise ........... . . 20 Die Sicherheitsmerkmale dieses Produkts sind eine wesentliche Voraussetzung für dessen Übereinstimmung mit EN179. Es dürfen keinerlei Veränderungen vorgenommen werden, die nicht in dieser Anleitung beschrieben sind! Installationsanleitung Kaba GmbH, A-3130 Herzogenburg Seite 2 – Inhaltsverzeichnis Änderungen ohne Vorankündigung vorbehalten... -
Seite 3: Installation Fluchttürschloss Serie 128/Pa Nach En179
Ausfräsung Fluchttürschloss 128/PA Stulp 235x20x3 mm (DIN18101) Legende: ACHTUNG 1...Schlosstaschenausfräsung Bei Schlossausführung mit Kurbelfalle muss diese in der 2...Stulpausfräsung Schlosstasche freigestellt werden! 3...Ausfräsung für Drückerstift 4...Ausfräsung für Zylinder 5...Ausfräsung für Kurbelfalle Kaba GmbH, A-3130 Herzogenburg Installationsanleitung Änderungen ohne Vorankündigung vorbehalten Seite 3... -
Seite 4: Ausfräsung Fluchttürschloss 128/Pa Stulp 235X24X3 Mm (Stumpfe Tür)
Bei stumpfen Türen mit einer Türstärke über 50 mm muss beim Schließblech untergelegt wer- den (hierfür kann ein zweites Schließblech verwendet werden), um eine Funktionsfuge /Falz- luft von 2-5 mm (laut NORM) zu erhalten! Installationsanleitung Kaba GmbH, A-3130 Herzogenburg Seite 4 Änderungen ohne Vorankündigung vorbehalten... -
Seite 5: Ausfräsung Fluchttürschloss 128/Pa Stulp 250X20X3 Mm (Önorm)
Ausfräsung Fluchttürschloss 128/PA Stulp 250x20x3 mm (ÖNORM) Legende: ACHTUNG 1...Schlosstaschenausfräsung Bei Schlossausführung mit Kurbelfalle muss diese in der 2...Stulpausfräsung Schlosstasche freigestellt werden! 3...Ausfräsung für Drückerstift 4...Ausfräsung für Zylinder 5...Ausfräsung für Kurbelfalle Kaba GmbH, A-3130 Herzogenburg Installationsanleitung Änderungen ohne Vorankündigung vorbehalten Seite 5... -
Seite 6: Bohrbild Für Kurzschildgarnitur
Fluchttürschloss Serie 128/PA (EN179) Bohrbild für Kurzschildgarnitur Bohrlehre für Kurzschildgarnitur (Artikelnummer: 192DIN) verwenden! Installationsanleitung Kaba GmbH, A-3130 Herzogenburg Seite 6 Änderungen ohne Vorankündigung vorbehalten... -
Seite 7: Einbauzeichnung Fluchttürschloss Serie 128/Pa
Masse gleich wie für Fluchttürfunktion E (Knopf/Drücker)! ACHTUNG Die Hilfsfalle darf NICHT in die Öffnung des Schließbleches einfallen. Der einzustellende Abstand von Tür zu Zarge (Funktionsfuge/Falzluft) beläuft sich in Schlosshöhe auf 2-5 mm (laut NORM)! Kaba GmbH, A-3130 Herzogenburg Installationsanleitung Änderungen ohne Vorankündigung vorbehalten Seite 7... -
Seite 8: Schließbleche
Fluchttürschloss Serie 128/PA (EN179) Schließbleche 1.6.1 Blindlappenschließblech 1.6.2 Flachschließblech für stumpfe Türen ACHTUNG Das Flachschließblech ist so zu montieren, dass die eingezogene Seite das Auflaufen der Falle erleichtert! Installationsanleitung Kaba GmbH, A-3130 Herzogenburg Seite 8 Änderungen ohne Vorankündigung vorbehalten... -
Seite 9: Winkelschließblech Schwer 210 Mm
Fluchttürschloss Serie 128/PA (EN179) 1.6.3 Winkelschließblech schwer 210 mm Kaba GmbH, A-3130 Herzogenburg Installationsanleitung Änderungen ohne Vorankündigung vorbehalten Seite 9... -
Seite 10: Zargenform B
Fluchttürschloss Serie 128/PA (EN179) 1.6.4 Zargenform B Installationsanleitung Kaba GmbH, A-3130 Herzogenburg Seite 10 Änderungen ohne Vorankündigung vorbehalten... -
Seite 11: Lage Schloss Zum Schließblech
Masse gleich wie für Fluchttürfunktion E (Knopf/Drücker)! Nach der Montage des 128/PA muss gewährleistet sein, dass der Schlossriegel leichtgängig in das Schließblech einfahren kann. Gegebenenfalls muss das Schließblech nachjustiert werden! Kaba GmbH, A-3130 Herzogenburg Installationsanleitung Änderungen ohne Vorankündigung vorbehalten Seite 11... -
Seite 12: Maßzeichnungen Kurzschildgarnitur
Fluchttürschloss Serie 128/PA (EN179) Maßzeichnungen Kurzschildgarnitur 1.8.1 Ausführung Aluminium Installationsanleitung Kaba GmbH, A-3130 Herzogenburg Seite 12 Änderungen ohne Vorankündigung vorbehalten... - Seite 13 Fluchttürschloss Serie 128/PA (EN179) Kaba GmbH, A-3130 Herzogenburg Installationsanleitung Änderungen ohne Vorankündigung vorbehalten Seite 13...
-
Seite 14: Ausführung Niro
Fluchttürschloss Serie 128/PA (EN179) 1.8.2 Ausführung NIRO Installationsanleitung Kaba GmbH, A-3130 Herzogenburg Seite 14 Änderungen ohne Vorankündigung vorbehalten... - Seite 15 Fluchttürschloss Serie 128/PA (EN179) Kaba GmbH, A-3130 Herzogenburg Installationsanleitung Änderungen ohne Vorankündigung vorbehalten Seite 15...
-
Seite 16: Montagedarstellungen 128/Pa Mit Kurzschildgarnitur
Fluchttürschloss Serie 128/PA (EN179) Montagedarstellungen 128/PA mit Kurzschildgarnitur 1.9.1 Drücker / Drücker 1.9.2 Knopf / Drücker optional Fest anziehen! Tighten firmly! min. 8 mm E ntsprechend Türblattstärke einstellen! Corresponding to doorblade thickness! Installationsanleitung Kaba GmbH, A-3130 Herzogenburg Seite 16 Änderungen ohne Vorankündigung vorbehalten... -
Seite 17: Blind / Drücker
Fluchttürschloss Serie 128/PA (EN179) 1.9.3 Blind / Drücker min. 8 mm E ntsprechend Türblattstärke einstellen! Corresponding to doorblade thickness! 1.9.4 Halbgarnitur Drücker Kaba GmbH, A-3130 Herzogenburg Installationsanleitung Änderungen ohne Vorankündigung vorbehalten Seite 17... -
Seite 18: Berechnung Drückerstift
Fluchttürschloss Serie 128/PA (EN179) 1.10 Berechnung Drückerstift 1.10.1Drücker / Drücker LA=TA+25-30 LI=TI+25-30 1.10.2Knopf / Drücker Überstand auf 25-30mm ablängen Sonstige Montagehinweise (z.B. Schraubenlängen) sind der Montageanleitung des Sichbe- schlages zu entnehmen! Installationsanleitung Kaba GmbH, A-3130 Herzogenburg Seite 18 Änderungen ohne Vorankündigung vorbehalten... -
Seite 19: Türbestimmung
Fluchttürschloss Serie 128/PA (EN179) 1.11 Türbestimmung escape route (inside) Fluchtrichtung (Innenseite) 1.12 Prüfnachweise Siehe Zertifikat der Leistungsbeständigkeit und Leistungserklärung auf www.kaba.com/con- formity! 1.13 Zulässige Zylinderausführungen ACHTUNG Beim Fluchttürschloss 128/PA dürfen handelsübliche mechanische und elektronische Doppel- , Drehknopf- bzw. Halbzylinder verwendet werden! Um die Funktion des Fluchttürschlosses 128/PA mit mechanischen bzw. -
Seite 20: Allgemeine Hinweise
Nach dem Einbau des Notausgangs / Panik Verschlusses muss kontrolliert bzw. sichergestellt sein, dass sämtliche Teile des Verschlusses in einem zufriedenstellenden betriebsfertigen Zustand sind und die Funktion des Schlosses gegeben ist! Bei Funktionsstörungen am Schloss immer den Kundendienst verständigen! Installationsanleitung Kaba GmbH, A-3130 Herzogenburg Seite 20 Änderungen ohne Vorankündigung vorbehalten... - Seite 21 Fluchttürschloss Serie 128/PA (EN179) Kaba GmbH, A-3130 Herzogenburg Installationsanleitung Änderungen ohne Vorankündigung vorbehalten Seite 21...
- Seite 22 Warenzeichen der Legic Identsystems, Division of Kaba AG. Diese Dokumentation darf ohne schriftliche Genehmigung der Kaba GmbH auf keine Weise, weder in digitaler noch in fotografischer Form, reproduziert oder weiterverwendet werden. © by Kaba GmbH, A-3130 Herzogenburg.
