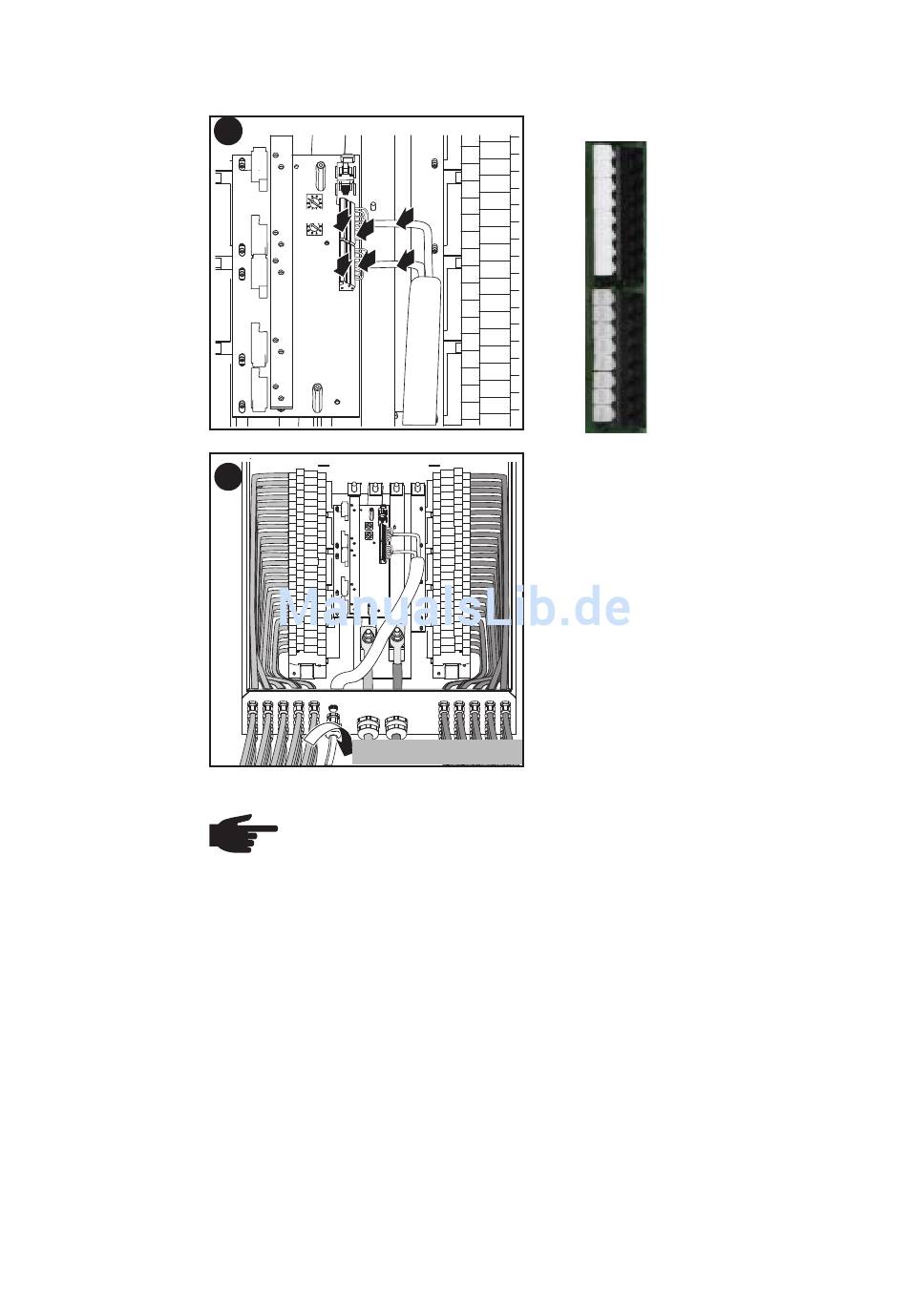

Mehradrige Wichtig! Beim Anschluss der Litzen an die Anschlussklemmen muss die
Datenkommu- Belegung der einzelnen Litzen bekannt sein!
nikations-
Kabel an der
Fronius String
Control 250/25
DCD DF an-
schließen
(Fortsetzung)
*
4
IN
2
3
OUT 6
5
5
1
Anzugsmoment 5 Nm
Silikonschlauch 510 mm
HINWEIS! Vorgehensweise, wenn nur 1 mehradriges Datenkom-
munikations-Kabel an der Fronius String Control 250/25 DCD DF
angeschlossen wird (z.B., wenn die Fronius String Controll 250/
25 die letzte Komponente in einem Solar Net ist):
- Ist das Datenkommunikations-Kabel an den „IN"-Anschluss-
klemmen angeschlossen, den Abschluss-Stecker am „OUT"-
RJ 45 Anschluss anstecken.
- Ist das Datenkommunikations-Kabel an den „OUT"-An-
schlussklemmen angeschlossen, den Abschluss-Stecker am
„IN"-RJ 45 Anschluss anstecken.
Der Abschluss-Stecker ist im Lieferumfang des Fronius Data-
loggers enthalten.
- In die freie Öffnung des Gummieinsatzes den Kunststoff-
Bolzen aus dem Lieferumfang der Fronius String Control 250/
25 DCD DF einsetzen.
- Nicht verwendete metrische Verschraubungen durch Blind-
verschraubungen ersetzen.
Belegung der Anschlussklemmen:
IN
1
4
*
OUT
*
26
+12 V
GND
TX-
RX-
RX+
TX+
GND
+12 V
+12 V
GND
RX-
TX-
TX+
RX+
GND
+12 V
