Monter les raccords vissés métriques sur le Fro-
nius String Control 250/25 DCD DF
Préparation
Généralités -
-
-
Ordre recom-
mandé de
mise en place
des raccords
vissés
métriques
1
1
1
1

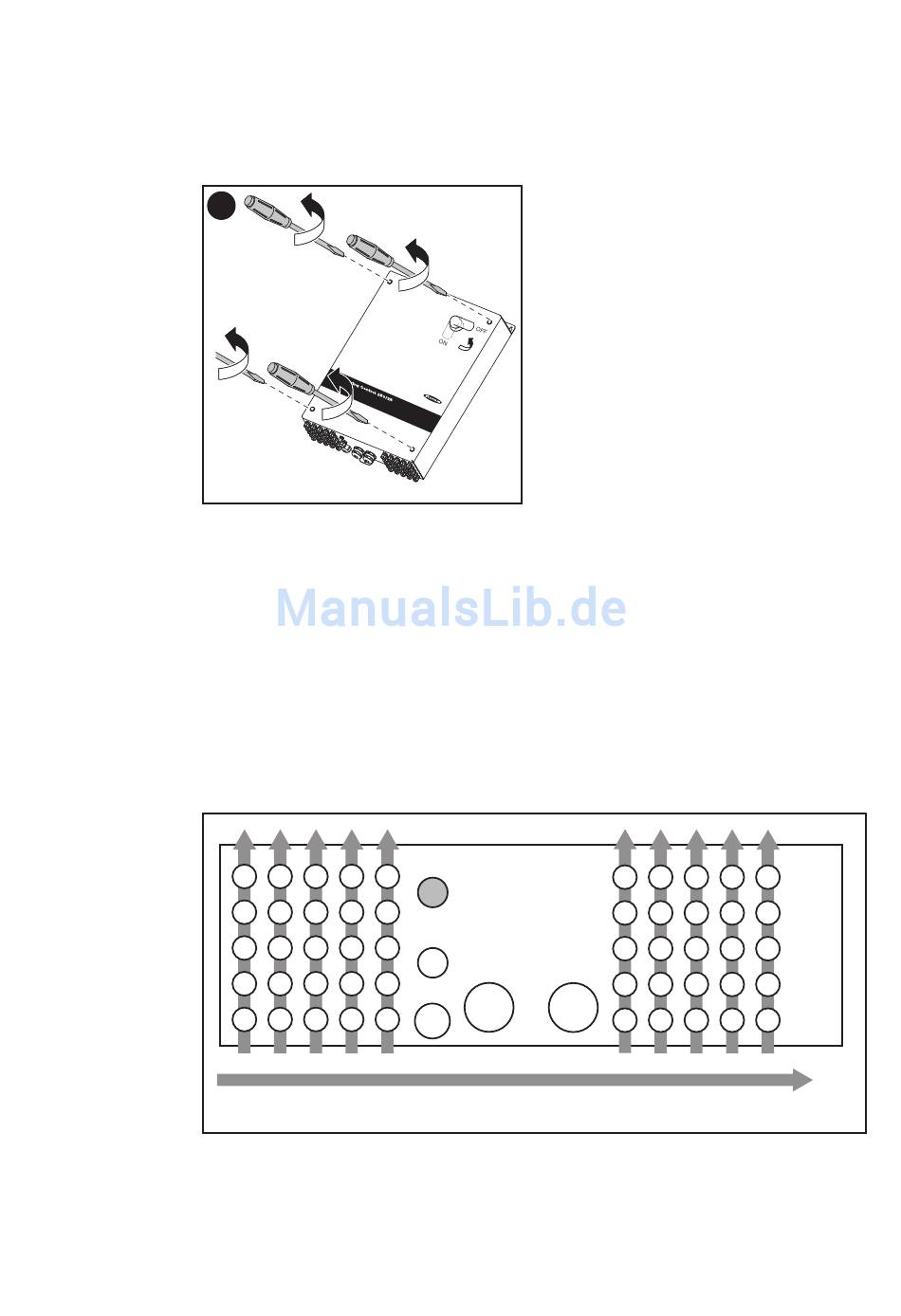

Mettre en place les raccords vissés métriques en fonction du nombre
de chaînes de modules solaires existantes, placer des raccords
aveugles aux emplacements vides.
Respecter l'ordre suivant lors de la mise en place des raccords vissés
métriques : de bas en haut et de l'extérieur vers l'intérieur.
Serrer les raccords vissés métriques et aveugles en fonction de leur
taille au couple de serrage indiqué.
25
5
4
3
2
1
6
* uniquement avec protection contre la surtension en option,
en sortie pour le câble de terre
1
M16
M20*
27
M32/M40 M32/M40
M25
28
29
26
12
34 54
M16
33
32
31
30
35
