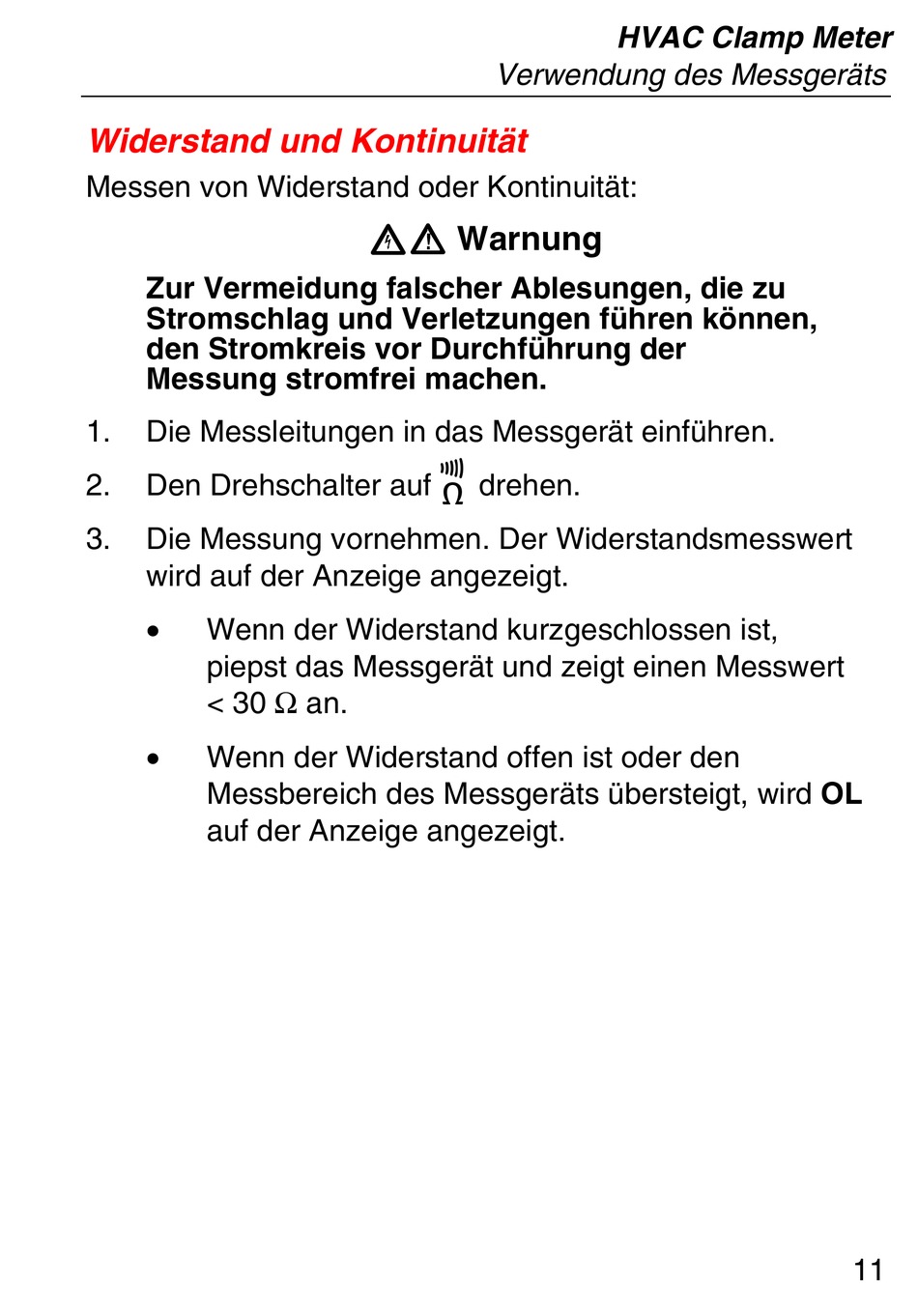

Widerstand und Kontinuität
Messen von Widerstand oder Kontinuität:
Zur Vermeidung falscher Ablesungen, die zu
Stromschlag und Verletzungen führen können,
den Stromkreis vor Durchführung der
Messung stromfrei machen.
1.
Die Messleitungen in das Messgerät einführen.
2.
Den Drehschalter auf
3.
Die Messung vornehmen. Der Widerstandsmesswert
wird auf der Anzeige angezeigt.
•
Wenn der Widerstand kurzgeschlossen ist,
piepst das Messgerät und zeigt einen Messwert
< 30 Ω an.
•
Wenn der Widerstand offen ist oder den
Messbereich des Messgeräts übersteigt, wird OL
auf der Anzeige angezeigt.
Verwendung des Messgeräts
XW Warnung
P
drehen.
HVAC Clamp Meter
11
