Clearaudio Magnify Bedienungsanleitung Seite 17

User manual / Bedienungsanleitung
Magnify
2.2 Drehtonarm
Magnify

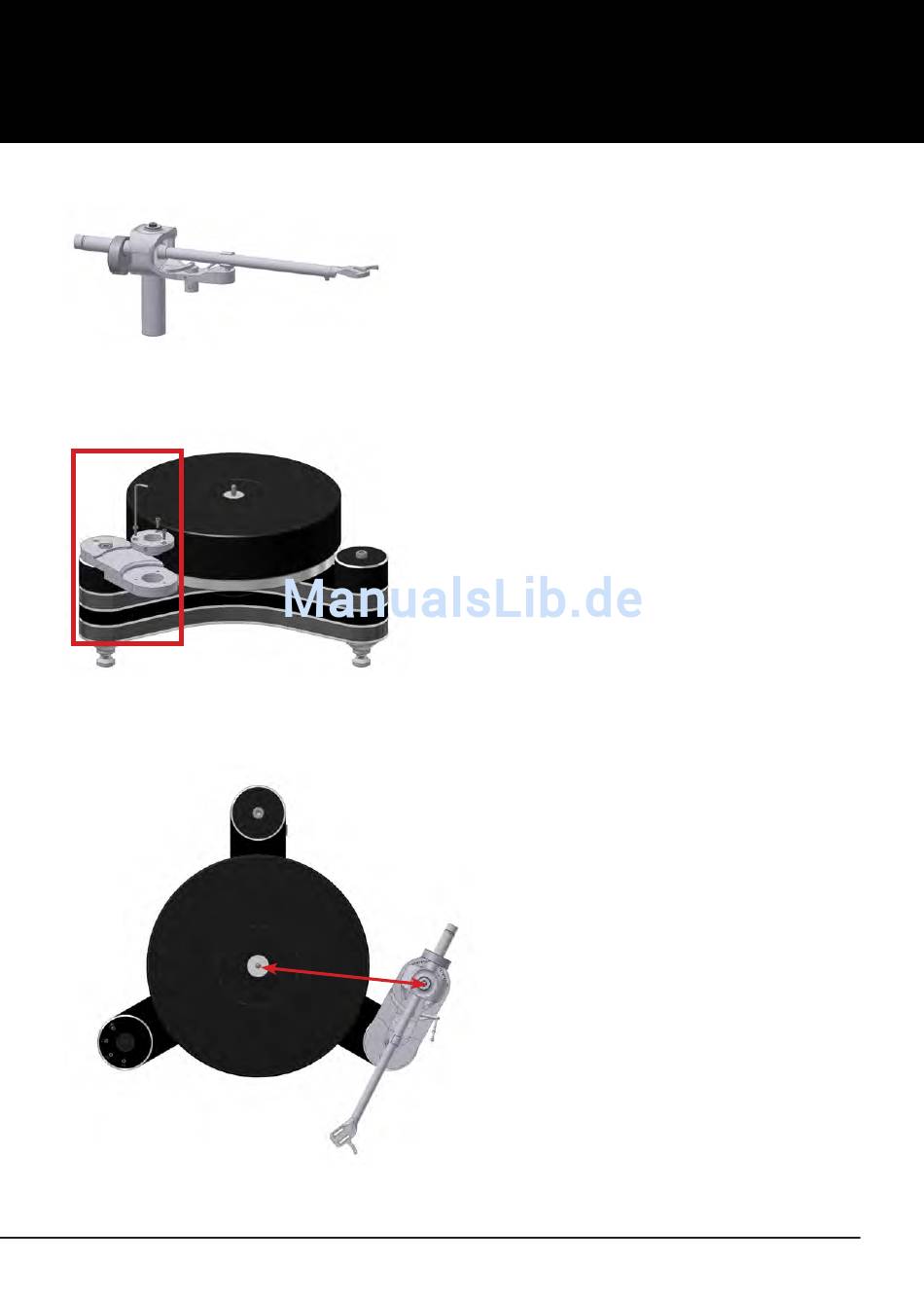

Abb. 6: Ansicht Tonarm ohne VTA-Lifter
1).
Nehmen Sie die Magnify – Montierbasis aus der Verpackungsebene und befestigen Sie diese mit
Abb. 7: Montage der Tonarmbasis ohne VTA-Lifter
2).
Zur exakten Einstellung des Drehpunktes des Tonarms empfehlen wir die clearaudio Drehtonarm-
Einstellschablone / IEC (Art. Nr. AC 005, auch erhältlich über www.analogshop.de.
Abb. 8: Abstand Laufwerksspindel zum Tonarm
Made in Germany
ohne VTA-Lifter:
den mitgelieferten Schrauben auf der vormontier-
ten Tonarmbasis (siehe Abb. 7).
Führen Sie das Tonarmkabel des Magnify - Tonarms
durch die Montageplatte und schieben Sie den Ton-
armfuss in die Bohrung der Montageplatte.
Befestigen Sie den Tonarm mit den seitlichen
Schrauben in der Montageplatte.
222 mm
Dabei müssen Sie darauf achten, dass der
Abstand der Spindel zum Drehpunkt des
Tonarms exakt 222 mm betragen muss!
(siehe Abb. 8).
Den Abstand können Sie durch Drehen der
Tonarmbasis einstellen.
Bitte schrauben Sie die Tonarmbasis an-
schließend wieder fest.
17
