Gerätebeschreibung; Technical Data; Frontansicht Der Kamerasteuereinheiten; Electrical Specification - Orthomedical C1 Multi Gebrauchsanweisung

2 Gerätebeschreibung

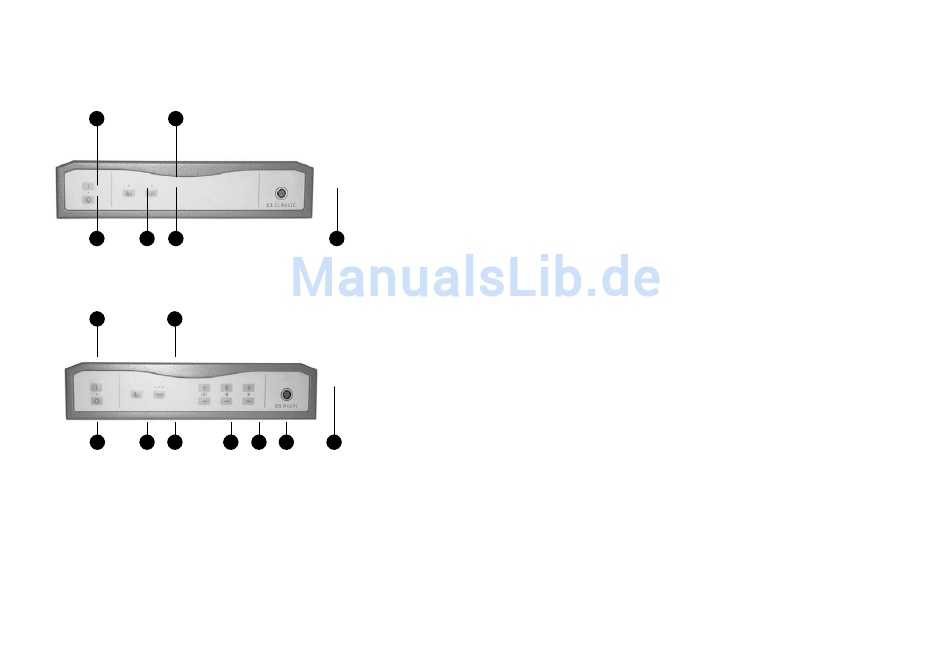

2.1.1 Frontansicht der Kamerasteuereinheiten

C1 Classic
1b 4b
4a
1a 3
C1 Multi
1b 2b
2a
1a 3
1a Netzschalter (Ein/Aus)
1b LED zur Anzeige des Betriebszustandes
2a Abruf der Voreinstellungen
2b LED zur Anzeige der Voreinstellung
3 Weißabgleich
4a Fensterfunktion
4b LED zur Anzeige der Fensterfunktion
5 Kontrast (+/-)
6 Helligkeit (+/-)
7 Anschlussbuchse für Kamerakopf
7
4a
5 6 7
2
13

Technical Data

13.1 Electrical Specification

Power input: 25 V A
Current consumption (115 V): 220 mA
Current consumption (230 V): 110 mA
13.2 Camera specification
TV system: PAL, NTSC
Sensor size: Sony CCD 1/2"
Detection: 2:1 line interlacing
Picture elements: 752 (H) x 582 (V), 768 (H) x 494 (V)
Resolution: 480 lines
Brightness: automatically
Signal/Noise ratio: > 47 dB
Video signal: Video and S -Video
13.3 Surroundings
Surround temperature: +10 °C up to + 40 °C
Appr. air humidity: up to 70 %
13.4 Housing control unit
Dimension (B x H x T): 360 x 85 x 320 mm
Weight: 4 kg (without camera head)
13.5 Control functions
C1 Classic: White Balance
Window
C1 Multi: White Balance
Window
Brightness
Preset
Contrast
