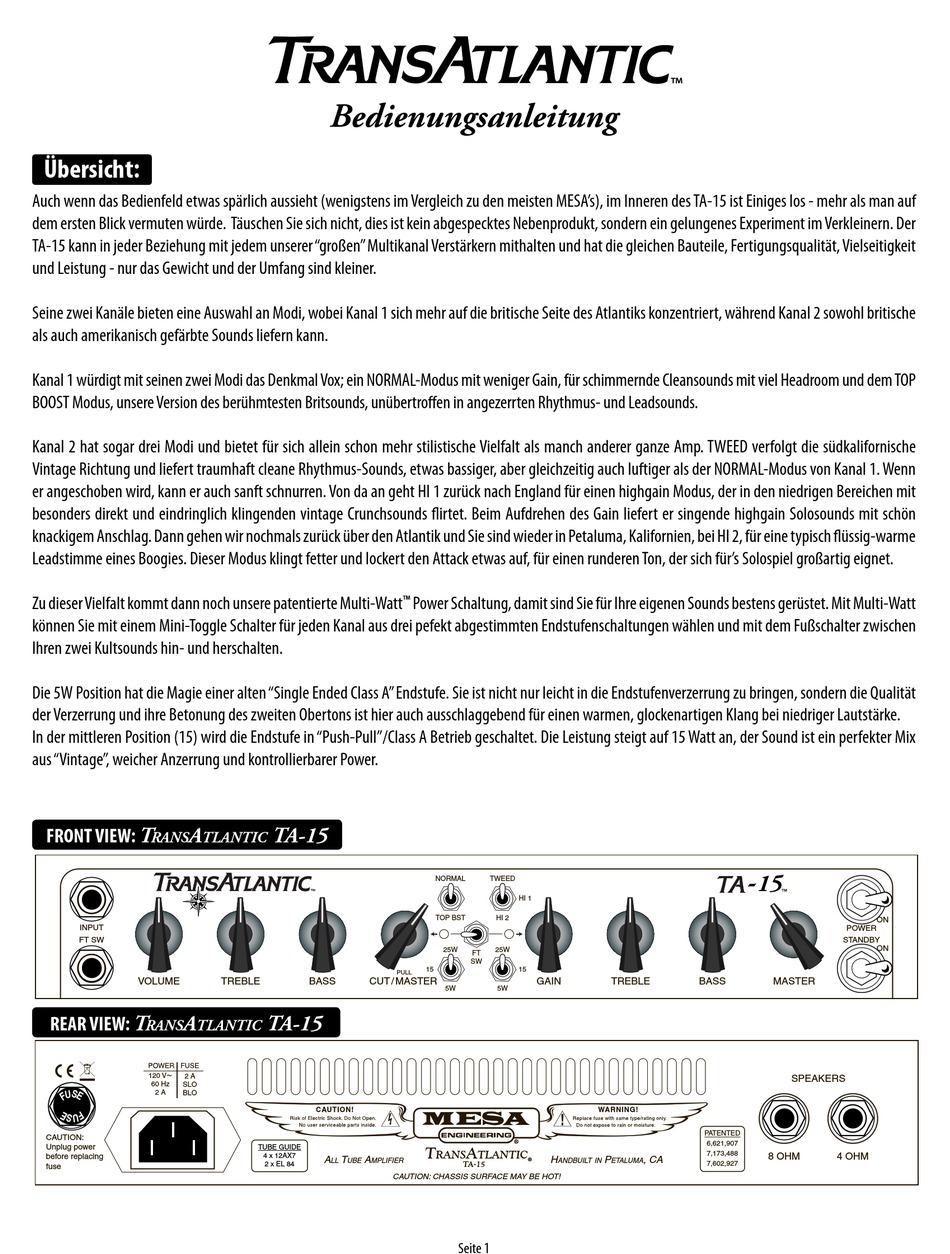

Übersicht - Mesa/Boogie TransAtlantic TA-15 Bedienungsanleitung

Übersicht:
Auch wenn das Bedienfeld etwas spärlich aussieht (wenigstens im Vergleich zu den meisten MESA's), im Inneren des TA-15 ist Einiges los - mehr als man auf
dem ersten Blick vermuten würde. Täuschen Sie sich nicht, dies ist kein abgespecktes Nebenprodukt, sondern ein gelungenes Experiment im Verkleinern. Der
TA-15 kann in jeder Beziehung mit jedem unserer "großen" Multikanal Verstärkern mithalten und hat die gleichen Bauteile, Fertigungsqualität, Vielseitigkeit
und Leistung - nur das Gewicht und der Umfang sind kleiner.
Seine zwei Kanäle bieten eine Auswahl an Modi, wobei Kanal 1 sich mehr auf die britische Seite des Atlantiks konzentriert, während Kanal 2 sowohl britische
als auch amerikanisch gefärbte Sounds liefern kann.
Kanal 1 würdigt mit seinen zwei Modi das Denkmal Vox; ein NORMAL-Modus mit weniger Gain, für schimmernde Cleansounds mit viel Headroom und dem TOP
BOOST Modus, unsere Version des berühmtesten Britsounds, unübertroffen in angezerrten Rhythmus- und Leadsounds.
Kanal 2 hat sogar drei Modi und bietet für sich allein schon mehr stilistische Vielfalt als manch anderer ganze Amp. TWEED verfolgt die südkalifornische
Vintage Richtung und liefert traumhaft cleane Rhythmus-Sounds, etwas bassiger, aber gleichzeitig auch luftiger als der NORMAL-Modus von Kanal 1. Wenn
er angeschoben wird, kann er auch sanft schnurren. Von da an geht HI 1 zurück nach England für einen highgain Modus, der in den niedrigen Bereichen mit
besonders direkt und eindringlich klingenden vintage Crunchsounds flirtet. Beim Aufdrehen des Gain liefert er singende highgain Solosounds mit schön
knackigem Anschlag. Dann gehen wir nochmals zurück über den Atlantik und Sie sind wieder in Petaluma, Kalifornien, bei HI 2, für eine typisch flüssig-warme
Leadstimme eines Boogies. Dieser Modus klingt fetter und lockert den Attack etwas auf, für einen runderen Ton, der sich für's Solospiel großartig eignet.
Zu dieser Vielfalt kommt dann noch unsere patentierte Multi-Watt
können Sie mit einem Mini-Toggle Schalter für jeden Kanal aus drei pefekt abgestimmten Endstufenschaltungen wählen und mit dem Fußschalter zwischen
Ihren zwei Kultsounds hin- und herschalten.
Die 5W Position hat die Magie einer alten "Single Ended Class A" Endstufe. Sie ist nicht nur leicht in die Endstufenverzerrung zu bringen, sondern die Qualität
der Verzerrung und ihre Betonung des zweiten Obertons ist hier auch ausschlaggebend für einen warmen, glockenartigen Klang bei niedriger Lautstärke.
In der mittleren Position (15) wird die Endstufe in "Push-Pull"/Class A Betrieb geschaltet. Die Leistung steigt auf 15 Watt an, der Sound ist ein perfekter Mix
aus "Vintage", weicher Anzerrung und kontrollierbarer Power.
T a
FRONT VIEW:
rans TlanTic
INPUT
FT SW
VOLUME
REAR VIEW: T a
rans TlanTic
~
120 V
2 A
60 Hz SLO
2 A
BLO
CAUTION:
Unplug power
before replacing
fuse
Bedienungsanleitung
TA-15 __
PULL
TREBLE BASS CUT / MASTER
TA-15 _
CAUTION!
TUBE GUIDE
4 x 12AX7
A T A
LL UBE MPLIFIER
2 x EL 84
CAUTION: CHASSIS SURFACE MAY BE HOT!
™ Power Schaltung, damit sind Sie für Ihre eigenen Sounds bestens gerüstet. Mit Multi-Watt
NORMAL TWEED
HI 1
TOP BST HI 2
25W 25W
FT
SW
15 15
GAIN
5W 5W
T A
RANS TLANTIC
H
® ANDBUILT IN
TA-15
Seite 1
-15
TREBLE BASS MASTER
WARNING!
PATENTED
6,621,907
7,173,488
8 OHM
P , CA
ETALUMA
7,602,927
™
ON
POWER
STANDBY
ON
SPEAKERS
4 OHM
