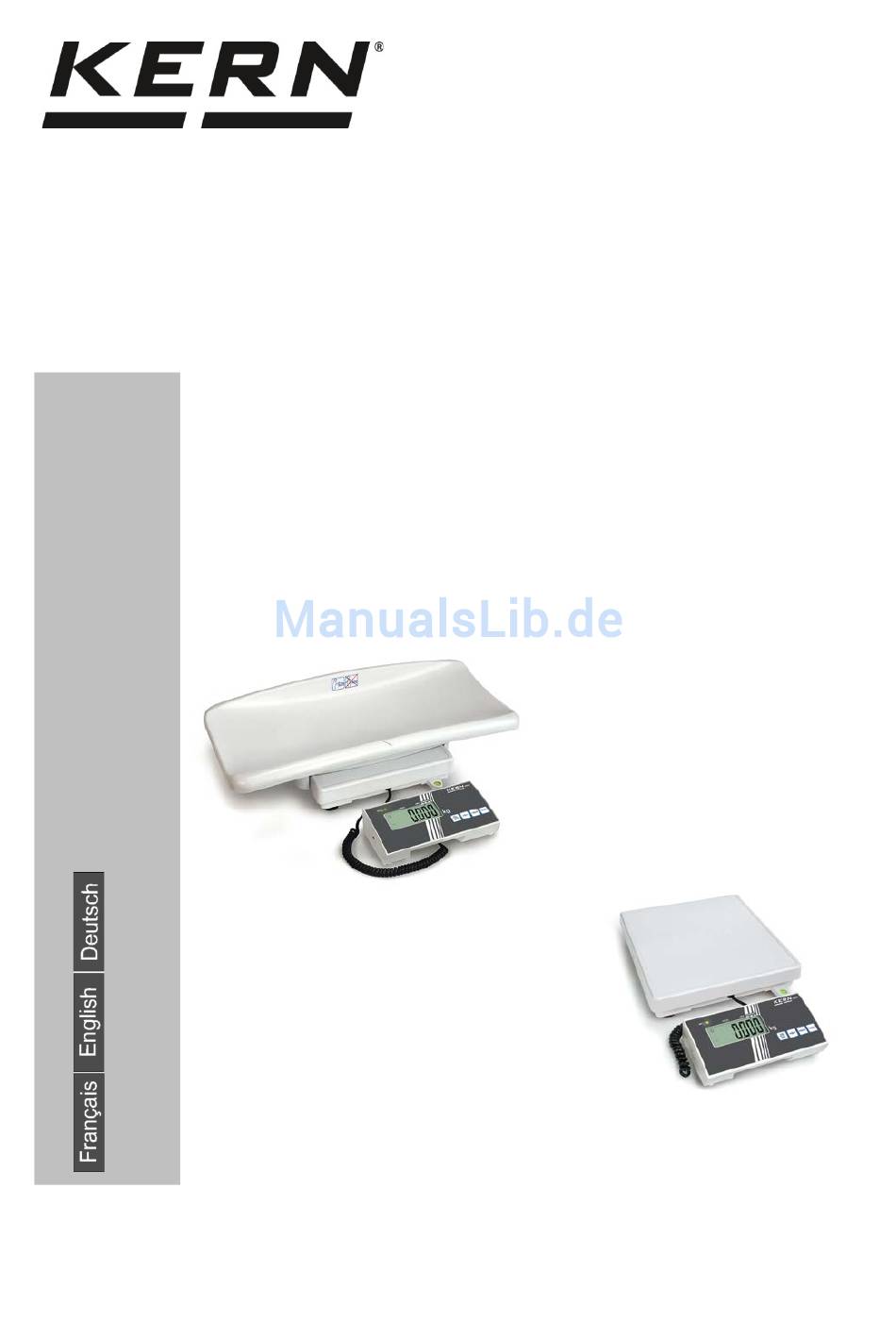

Betriebsanleitung Babywaage/Kleinkindwaage
Operating Instructions Baby scale/Toddler weighing scale
Mode d'emploi Balance pèse-bébé/Balance pour nourrisson
KERN MBB
Typ MBB 15K2DM
Typ MBB 15K2DNM
Version 1.0
2017-02
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
MBB-BAPS-def-1710
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für KERN MBB 15K2DM
Inhaltszusammenfassung für KERN MBB 15K2DM
- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Babywaage/Kleinkindwaage Operating Instructions Baby scale/Toddler weighing scale Mode d'emploi Balance pèse-bébé/Balance pour nourrisson KERN MBB Typ MBB 15K2DM Typ MBB 15K2DNM Version 1.0...
- Seite 2 Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals Further language versions you will find online under www.kern-sohn.com/manuals Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals Más versiones de idiomas se encuentran online bajo www.kern-sohn.com/manuals Trovate altre versioni di lingue online in www.kern-sohn.com/manuals Bijkomende taalversies vindt u online op www.kern-sohn.com/manuals...
-
Seite 3: Inhaltsverzeichnis
KERN MBB Version 1.0 2017-02 Betriebsanleitung Babywaage/Kleinkindwaage Inhaltsverzeichnis Technische Daten ..................4 Konformitätserklärung .................. 6 Grundlegende Hinweise (Allgemeines) ............6 Bestimmungsgemäße Verwendung ..................6 Sachwidrige Verwendung ......................7 Gewährleistung ......................... 7 Prüfmittelüberwachung ......................8 Grundlegende Sicherheitshinweise ............. 8 Hinweise in der Betriebsanleitung beachten ................. 8 Geräteübersicht ..................... - Seite 4 Wartung, Instandhaltung, Entsorgung ............27 13.1 Reinigen ..........................27 13.2 Reinigen/Desinfizieren ......................27 13.3 Sterilisation ..........................27 13.4 Wartung, Instandhaltung ....................... 27 13.5 Entsorgung ..........................27 Kleine Pannenhilfe ..................28 14.1 Justierung ..........................29 14.2 Justierschalter und Siegelmarken ..................31 14.2.1 Menü-Übersicht im Servicemode (Justierschalter in Justierposition) ........
-
Seite 5: Technische Daten
1 Technische Daten KERN (Typ) MBB 15K2DNM Markenbezeichnung MBB 15K2DM Anzeige 6 stellig Wägebereich (Max) 6 kg; 15 kg Reproduzierbarkeit 2 g; 5 g Linearität 2 g; 5 g Display LCD mit 24mm Ziffernhöhe Empfohlenes Justierge- 15 kg wicht, (Klasse) - Seite 6 KERN (Typ) MBB 15K2DM Anzeige 6 stellig Wägebereich (Max) 6 kg; 15 kg Reproduzierbarkeit 2 g; 5 g Linearität 2 g; 5 g Display LCD mit 24mm Ziffernhöhe Empfohlenes Justierge- 15 kg wicht, (Klasse) (M1) Einschwingzeit (typisch) 2 – 3 sec.
-
Seite 7: Konformitätserklärung
2 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce 3 Grundlegende Hinweise (Allgemeines) 3.1 Bestimmungsgemäße Verwendung Diese Waagen dienen dem Bestimmen des Gewichts von Babys und Kleinkindern Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden. Die Waagen sind für Dauerbetrieb ausgelegt. -
Seite 8: Sachwidrige Verwendung
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. Waage nicht zur Bestimmung des Körpergewichts im Bereich der Heilkunde. 3.3 Gewährleistung Gewährleistung erlischt bei... -
Seite 9: Prüfmittelüberwachung
Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengüns- tig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Nor- mal). -
Seite 10: Geräteübersicht
5 Geräteübersicht 1. Waagschale 2. Libelle 3. Anzeigegerät 4. Wandhalterung 5. Kleinkindwaage MBB-BAPS-d-1710... -
Seite 11: Anzeigenübersicht
6 Anzeigenübersicht Typ MBB 15K2DM Typ MBB 15K2DNM Anzeige Bezeichnung Beschreibung Nullstellanzeige Sollte die Waage trotz entlasteter Waagscha- le nicht ganz genau Null anzeigen, -Taste drücken. Nach kurzer Wartezeit ist Ihre Waage auf Null zurückgesetzt. Stabilitätsanzeige Waage ist in einem stabilen Zustand Netzspannung ange- Leuchtet bei Stromversorgung über Netz-... -
Seite 12: Tastaturübersicht
7 Tastaturübersicht Taste Bezeichnung Funktion ON/OFF-Taste Ein-/Ausschalten Nullstelltaste Waage wird auf 0.0 kg zurückgesetzt. Möglich bis max. 2% der Maximallast bei geeichten Waagen bzw. 2 % oder 100% der Maximallast bei den übrigen Waagen (im Menü wählbar) HOLD-Taste Holdfunktion / Ermittlung eines stabilen Wägewertes TARE-Taste Waage tarieren MBB-BAPS-d-1710... -
Seite 13: Transport Und Lagerung
8 Transport und Lagerung 8.1 Kontrolle bei Übernahme Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Aus- packen auf eventuell sichtbare äußere Beschädigungen. 8.2 Verpackung / Rücktransport Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren. -
Seite 14: Auspacken, Aufstellung Und Inbetriebnahme
9 Auspacken, Aufstellung und Inbetriebnahme 9.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen. Am Aufstellort Folgendes beachten: ... -
Seite 15: Lieferumfang
9.3 Lieferumfang Waage Netzgerät Wandhalterung Betriebsanleitung 9.4 Zusammenbau und Aufstellen Dabei ist zu beachten, dass die Waagschale/Wägeplatte genau waagerecht steht. Bei der Waage sind die 4 verstellbaren Gummifüße so einzustellen, dass sich die Luftblase der Libelle (rechts neben dem Kabelabgang zum Bediengerät) in der Mitte befindet. -
Seite 16: Montage Wandhalterung
3. Die gegenüberliegende Fest- stellschraube zur Fixierung ebenfalls ganz einschrauben. 4. Wandhalterung mit den beilie- genden Rändelschrauben am Terminal festschrauben 9.5 Montage Wandhalterung MBB-BAPS-d-1710... -
Seite 17: Batteriebetrieb / Akkubetrieb (Optional)
9.6 Batteriebetrieb / Akkubetrieb (optional) (nur bei Geräten mit Akku- und Batteriefunktion) Bei Modellen, bei denen die Anzeigegeräterückseite nicht direkt zugänglich ist, sind für das Öffnen des Batteriefaches die beiden schwarzen Drehknöpfe an den beiden Seiten des Anzeigegerätes zu entfernen und das Anzeigegerät aus der Halterung zu entnehmen. -
Seite 18: Batteriebetrieb
9.6.1 Batteriebetrieb Batteriefachdeckel an Anzeigegeräte- rückseite abnehmen Batteriehalterung (1) vorsichtig her- ausnehmen 6 Batterien (AA) einlegen. Darauf achten, dass die Batterien in der richtigen Richtung eingelegt wurden MBB-BAPS-d-1710... - Seite 19 Batteriehalterung mit den eingelegten Batterien in das Anzeigegerät einle- Darauf achten, dass die Kabel nicht eingeklemmt werden Batteriefachdeckel schließen Sind die Batterien verbraucht, erscheint im Display „LO“. Zum Ausschalten -Taste drücken und sofort Batterien wechseln. Wird die Waage längere Zeit nicht benützt, Batterien herausneh- men und getrennt aufbewahren.
-
Seite 20: Akkubetrieb (Optional)
9.6.2 Akkubetrieb (optional) Bei Verwendung eines optionalen Akkus wie folgt vorgehen: Bei Modellen, bei denen die Anzeigegeräterückseite nicht direkt zugänglich ist, sind für das Öffnen des Batteriefaches die beiden schwarzen Drehknöpfe an den beiden Seiten des Anzeigegerätes zu entfernen und das Anzeigegerät aus der Halterung zu entnehmen. - Seite 21 Akkublock vorsichtig einlegen und Stecker an Anschluß CN 3 einstecken Darauf achten, dass die Kabel nicht eingeklemmt werden Batteriefachdeckel schließen Ist der Akku erschöpft, erscheint im Display „LO“. Der Akku wird über das mitgelieferte Steckernetzteil geladen (Ladezeit 14 h für Komplettladung).
-
Seite 22: Netzanschluß
Die Stromversorgung erfolgt über das externe Netzgerät, das ebenfalls als Trennung zwischen Netz und Waage dient. Der aufgedruckte Spannungswert muss mit der ört- lichen Spannung übereinstimmen. Es dürfen nur zugelassene KERN- Originalnetzgeräte verwendet werden. 9.8 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, müssen die Waagen ihre Betriebstemperatur (siehe Anwärmzeit Kap. -
Seite 23: Menü-Übersicht
10 Menü-Übersicht z000 �� Waage mit einschalten. SETUP für 3 sec drücken, “SETUP“ wird angezeigt. TARE HOLD Mit ) und ( ) die Parameter wie folgt be- schrieben, auswählen. TARE Mit ) ausgewählten Parameter bestätigen Funktion Einstellungen Beschreibung SEtuP... -
Seite 24: Betrieb
11 Betrieb 11.1 Wägen Waage mit einschalten. Die Waage führt einen Segmenttest durch, nachfolgend wird die Programmversion angezeigt. Sobald die Gewichtsanzeige „0.0kg“ erscheint, ist die Waage betriebsbereit. Mit der -Taste kann die Waage bei Bedarf jederzeit auf Null gestellt werden. ... -
Seite 25: Hold-Funktion (Stillstandsfunktion)
Die Waage kann nur einen Tarawert speichern. Bei entlasteter Waage wird der gespeicherte Tarawert mit ne- gativem Vorzeichen angezeigt. Zum Löschen des gespeicherten Tarawerts Waage entlasten TARE drücken. 11.3 Hold-Funktion (Stillstandsfunktion) Die Waage hat eine integrierte Stillstandsfunktion (Mittelwertbildung). Mit dieser ist es möglich, ein Baby/Kleinkind exakt zu wiegen, obwohl dieses sich nicht ruhig auf der Waage befindet. -
Seite 26: Kleinkindwaage
11.4 Kleinkindwaage Die Waage ist durch die abnehmbare Liegefläche auch als Kleinkindwaage ver- wendbar. Die Oberfläche besteht aus robustem ABS-Kunststoff, der hygienisch und leicht zu desinfizieren ist. 11.4.1 Montage zur Kleinkindwaage Die gegenüberliegenden Feststellschrauben entfer- nen. Waagschale von der Wäge- platte schieben. -
Seite 27: Fehlermeldungen
12 Fehlermeldungen Anzeige Beschreibung Unterlast ERRL Das Gewicht auf der Waagschale ist zu niedrig. Bitte Gewicht erhöhen. Bleibt die Fehlermeldung erhalten, Händler benachrichtigen. Die Waagschale war während des Einschaltens belastet, Waagschale entlasten Überlast Zu hohe Last auf der Waagschale MBB-BAPS-d-1710... -
Seite 28: Wartung, Instandhaltung, Entsorgung
Verunreinigungen sofort entfernen. 13.3 Sterilisation Eine Sterilisation des Gerätes ist nicht zulässig. 13.4 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Waage vor dem Öffnen vom Netz trennen. 13.5 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 29: Kleine Pannenhilfe
14 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet wer- den. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung: Mögliche Ursache: Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. Die Verbindung zum Netz ist unterbrochen (Netz- kabel nicht eingesteckt/defekt). -
Seite 30: Justierung
14.1 Justierung Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (siehe Kap. 1) zur Sta- bilisierung ist erforderlich. Anzeige Bedienung z000 �� Waage mit einschalten. SETUP �� für ca. 3 sec. drücken, in der Anzeige erscheint „SETUP“, gefolgt von „UNIT“. UNKT ��... - Seite 31 HOLD CAL U �� so oft drücken, bis „CAL 0“ erscheint. CAL O �� TARE 30770 drücken, in der Anzeige erscheint ein Zahlenwert. Danach drücken, CAL O �� “CAL 0“ erscheint. HOLD CAL 5 �� ...
-
Seite 32: Justierschalter Und Siegelmarken
14.2 Justierschalter und Siegelmarken Position der Siegelmarken: 1. Rückseite 2. Batteriefach 3. Rückseite Plattform MBB-BAPS-d-1710... -
Seite 33: Menü-Übersicht Im Servicemode (Justierschalter In Justierposition)
Position des Justierschalters: Position des Justierschalters Status 1. nach links Nicht dokumentiert 2. mittig Justierposition - Justierung wird ermöglicht 3. nach rechts Eichposition - Justierungssperre 14.2.1 Menü-Übersicht im Servicemode (Justierschalter in Justierposition) Die Übersicht dient lediglich der Überprüfung der eingestellten Parameter durch die zuständige Eichbehörde. -
Seite 34: Navigation Im Menü
14.3 Navigation im Menü Bei eingeschalteter Waage die -Taste ca. 3 sec. gedrückt halten, bis „SETUP“ gefolgt von „UNIT“ erscheint. TARE -Taste so oft betätigen, bis die gewünschte Funktion erscheint. HOLD Ausgewählte Funktion mit der -Taste bestätigen. Der erste Parameter er- HOLD TARE scheint. -
Seite 35: Menü-Übersicht
Die Auswahl erfolgt mit der [HOLD] und [ TARE]-Taste 14.4 Menü-Übersicht: Funktion Einstellungen Beschreibung SEtuP Unit on-off Wägeeinheit kg Grad 3000 d – 6000 d – Teilungsschritte, Wägebereich (Max) und Ablesbar- 10000 d – 500 d – keit (d) 1000 d – 1500 d - 2500 d - 2000 d Ut.-d Full –... - Seite 36 Auto 0 0.25 d – 0.5 d – 1 Auto-Zero-Tracking d – 3 d - OFF Stab 0.25 d – 0.5 d – Stabilisierungsbereich 1 d – 3 d - off Orang 2 Pct – 100 Pct. Nullbereich: 2 % / 100 % Ould 9 d –...
- Seite 37 Beschreibung: Wägeeinheit: kg Teilungsschritte, Wägebereich (Max) und Ablesbarkeit (d) Auswahl Mehrbereichswaage / Einbereichswaage Einbereichswaage Mehrbereichswaage Filter: schnell/ normal/ langsam Auto Zero Tracking: 0.25d / 0.5d / 1d / 3d / OFF Stabilisierungsbereich: 0.25d / 0.5d / 1d / 3d / OFF Nullbereich: 2% / 100% Überlastbereich: 9d / 2% Justierung...
