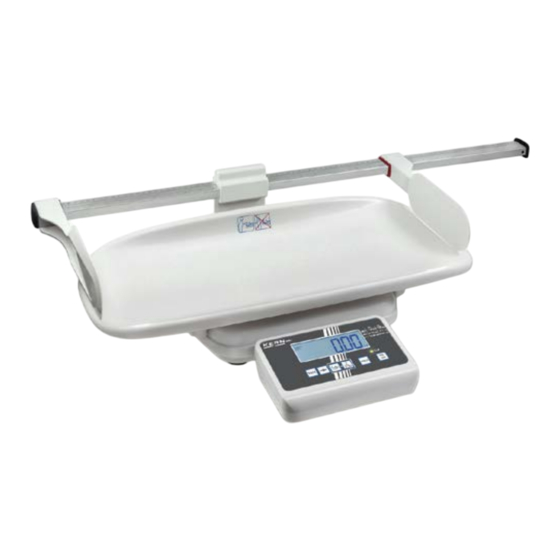

KERN MBC 15K2DM Betriebsanleitung
Babywaage
Vorschau ausblenden
Andere Handbücher für MBC 15K2DM:
- Betriebsanleitung (32 Seiten) ,
- Betriebsanleitung (86 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KERN MBC 15K2DM
Inhaltszusammenfassung für KERN MBC 15K2DM

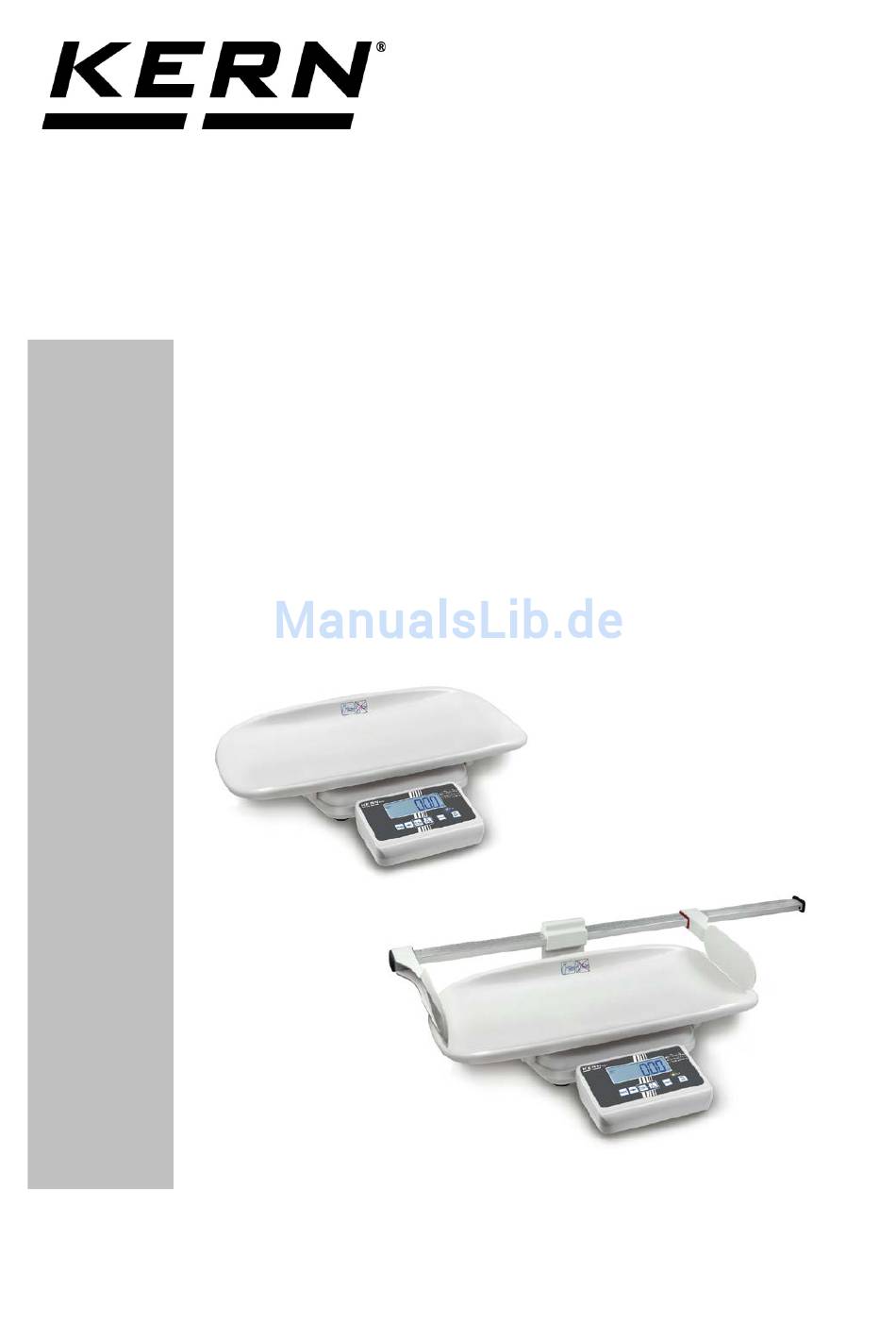

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Babywaage KERN MBC MBC 15K2DM MBC 20K10M MBC 15K2DNM MBC 20K10NM Version 3.0 2017-02 MBC_M-BA-d-1730...
- Seite 2 Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals Други езикови версии ще намерите в сайта www.kern-sohn.com/manuals Flere sprogudgaver findes på websiden www.kern-sohn.com/manuals Muud keeleversioonid leiate Te leheküljel www.kern-sohn.com/manuals Más versiones de idiomas se encuentran online bajo www.kern-sohn.com/manuals Άλλες γλωσσικές αποδόσεις θα βρείτε στην ιστοσελίδα...
-
Seite 3: Inhaltsverzeichnis
KERN MBC Version 3.0 2017-02 Betriebsanleitung Babywaage Inhaltsverzeichnis Technische Daten ..................5 Konformitätserklärung .................. 7 Erläuterung der grafischen Symbole für Medizinprodukte ..........7 Geräteübersicht ................... 10 Anzeigenübersicht ......................... 11 Tastaturübersicht ........................12 Grundlegende Hinweise (Allgemeines) ............13 Zweckbestimmung ......................... 13 Bestimmungsgemäße Verwendung .................. - Seite 4 Betrieb ......................27 Wägen ............................27 Tarieren ........................... 27 Hold-Funktion (Stillstandsfunktion) ..................28 Still-Funktion (Kontrolle der Gewichtszunahme) ..............29 Weitere Nachkommastelle anzeigen (nicht geeichter Wert) ..........29 Verwendung des optionalen Größenmessstabes MBC-A01 ..........30 Menü ......................31 10.1 Navigation im Menü ........................ 31 10.2 Menü-Übersicht ........................
-
Seite 5: Technische Daten
1 Technische Daten KERN (Typ) MBC 15K2DNM MBC 20K10NM Markenbezeichnung MBC 15K2DM MBC 20K10M Wägebereich (Max) 6 kg / 15 kg 20 kg Mindestlast (Min) 40 g / 100 g 200 g Ablesbarkeit (d) 2 g / 5 g 10 g... - Seite 6 KERN (Typ) MBC 15K2DM MBC 20K10M Wägebereich (Max) 6 kg / 15 kg 20 kg Mindestlast (Min) 40 g / 100 g 200 g Ablesbarkeit (d) 2 g / 5 g 10 g Eichwert (e) 2 g / 5 g...
-
Seite 7: Konformitätserklärung
2 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten. Nur diese Waagen sind Medizinprodukte. 2.1 Erläuterung der grafischen Symbole für Medizinprodukte Dieses Zeichen zeigt an, dass sich diese Waage auf die Kon- formität mit der EU-Richtlinie 2014/31/EU für nichtselbsttätige... - Seite 8 „Achtung, Begleitdokument beachten“, bzw. „Betriebsanleitung beachten “ „Betriebsanleitung beachten“. „Betriebsanleitung beachten“. Kennzeichnung des Herstellers des Medizinischen Produktes mit Adresse Kern & Sohn GmbH D–72336 Baligen,Germany www.kern-sohn.com „elektromedizinisches Gerät“ mit Anwendungsteil des Typs B Gerät der Schutzklasse II Altgeräte gehören nicht in den Hausmüll! Diese können bei den kommunalen Sammelstellen abgege-...
- Seite 9 Angabe der Versorgungsspannung der Waage mit Polaritäts- 12 V DC / 500 mA anzeige. Versorgungsspannung Gleichstrom Information Babys, die sich auf der Waagschale befinden, sind unter stän- diger Beobachtung zu halten, um ein Herausfallen zu vermei- den. Hinweis auf der Waagschale beachten! Transportsicherung Der kleine Aufkleber seitlich am Anzeigegerät weist auf den Netzanschluß...
-
Seite 10: Geräteübersicht
3 Geräteübersicht 1. Größenmessstab (Option) 2. Libelle 3. Anzeigegerät 4. LED 5. Babywaagschale 6. Wägeplatte 7. Gummifüße (höhenverstellbar) 8. Netzanschluss 9. Akkufach 10. RS 232 MBC_M-BA-d-1730... -
Seite 11: Anzeigenübersicht
3.1 Anzeigenübersicht Anzeige Bezeichnung Beschreibung Bruttogewichtsanzeige Leuchtet bei Anzeige des Bruttogewichts des GROSS Babys (nach dem Trinken) Nettogewichtsanzeige Leuchtet bei Anzeige des Nettogewichts des Babys (vor dem Trinken) Leuchtet, wenn die Waage tariert wurde Nullstellanzeige Sollte die Waage trotz entlasteter Waagscha- ZERO le nicht ganz genau Null anzeigen, -Taste drücken. -
Seite 12: Tastaturübersicht
3.2 Tastaturübersicht Typ MBC 15K2DM Typ MBC 15K2DNM Typ MBC 20K10M Typ MBC 20K10NM Taste Bezeichnung Funktion ON/OFF-Taste Ein-/Ausschalten Waage wird auf „0.0“ kg zurückgesetzt. Nullstell-Taste Bei numerischer Eingabe: • Dezimalstelle wechseln HOLD-Taste Holdfunktion TARE-Taste Waage tarieren Stillfunktions- Differenzwägung vor und nach dem Trinken des Babys... -
Seite 13: Grundlegende Hinweise (Allgemeines)
4 Grundlegende Hinweise (Allgemeines) Gemäß Richtlinie 2014/31/EU müssen Waagen für nachfolgende Zwecke geeicht sein. Artikel 1, Absatz 4. „Bestimmung der Masse bei der Ausübung der Heilkunde beim Wiegen von Patienten aus Gründen der ärztlichen Überwachung, Untersuchung und Be- handlung.“ 4.1 Zweckbestimmung Indikation ... -
Seite 14: Sachwidrige Verwendung
Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengüns- tig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Nor- mal). -
Seite 15: Grundlegende Sicherheitshinweise
Lesen Sie diese Betriebsanleitung vor der Auf- stellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 5.2 Ausbildung des Personals Für die ordnungsgemäße Verwendung und Pflege des Produktes ist die Be- triebsanleitung vom medizinischen Fachpersonal anzuwenden und zu beach- ten. -
Seite 16: Elektromagnetische Verträglichkeit (Emv)
Unzulässige Störeinflüsse aus der Umgebung können zu falschen Anzeigen, unge- nauen Messwerten oder inkorrektem Verhalten des Medizingerätes führen. Ebenso kann in gewissen Fällen die Babywaage MBC 15K2DM, MBC 20K10M, MBC 15K2DNM, MBC 20K10NM solche Störungen bei anderen Geräten verursachen. Zur Beseitigung der Probleme empfiehlt es sich, eine oder mehrere der folgenden Maß-... -
Seite 17: Elektromagnetische Emissionen
6.2 Elektromagnetische Emissionen Leitlinien und Herstellererklärung – Elektromagnetische Störaussendungen Die Babywaage MBC 15K2DM, MBC 20K10M, MBC 15K2DNM, MBC 20K10NM ist für den Betrieb in einer wie unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder Anwender der Babywaage MBC-M sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird. -
Seite 18: Elektromagnetische Störfestigkeit
6.3 Elektromagnetische Störfestigkeit Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Die Babywaage MBC 15K2DM, MBC 20K10M, MBC 15K2DNM, MBC 20K10NM ist für den Betrieb in einer wie unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder Anwender der Babywaage MBC 15K2DM, MBC 20K10M, MBC 15K2DNM, MBC 20K10NM sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird. - Seite 19 Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Die Babywaage MBC 15K2DM, MBC 20K10M, MBC 15K2DNM, MBC 20K10NM ist für den Betrieb in einer wie unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder Anwender der Babywaage MBC 15K2DM, MBC 20K10M, MBC 15K2DNM, MBC 20K10NM sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird.
-
Seite 20: Wesentliche Leistungsmerkmale
Empfohlene Schutzabstände zwischen tragbaren und mobilen HF- Telekommunikationsgeräten und dem Medizingerät Die Babywaage MBC 15K2DM, MBC 20K10M, MBC 15K2DNM, MBC 20K10NM ist für den Betrieb in einer elektromagnetischen Umgebung bestimmt, in der die HF-Störgrößen kontrolliert sind. Der Kunde oder Anwender der Babywaage MBC-M kann dadurch helfen, elektromagnetische Störungen zu ver- meiden, indem er den Mindestabstand zwischen tragbaren und mobilen HF- Telekommunikationsgeräten (Sendern) und dem Medizingerät –... -
Seite 21: Transport Und Lagerung
7 Transport und Lagerung 7.1 Kontrolle bei Übernahme Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Aus- packen auf eventuell sichtbare äußere Beschädigungen. 7.2 Verpackung / Rücktransport Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren. -
Seite 22: Auspacken, Aufstellung Und Inbetriebnahme
8 Auspacken, Aufstellung und Inbetriebnahme 8.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen. Am Aufstellort Folgendes beachten: ... -
Seite 23: Lieferumfang
8.3 Lieferumfang Waage Netzgerät (konform der EN 60601-1) Betriebsanleitung 8.4 Aufstellen Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen. Transportsicherung unbedingt entfernen Zum Lösen der Transportsicherung Transportschraube [1] gegen den Uhrzeigersinn herausdrehen. -
Seite 24: Akkubetrieb Mit Optional Erhältlichem Akkupack (Mbc-A08)
Nivellieren Waage mit Fußschrauben nivellieren, bis sich die Luftbla- se in der Libelle im vorgeschriebenen Kreis befindet. 8.5 Akkubetrieb mit optional erhältlichem Akkupack (MBC-A08) Akkufachdeckel (1) an der Unterseite des Anzeigegerätes öffnen und Akkupack an- schließen. Der Akku sollte vor der ersten Benutzung mindestens 12 Stunden geladen werden. -
Seite 25: Batteriebetrieb
8.6 Batteriebetrieb Alternativ zum Akkubetrieb verfügt die Waage auch über die Möglichkeit mit 6x AA- Batterien betrieben zu werden. Batteriedeckel (1) an der Unterseite des Anzeigegerätes öffnen und Batterien gemäß dem Beispiel unten einlegen. Batteriedeckel wieder verriegeln. Sind die Batterien verbraucht, erscheint im Waagendisplay das Symbol . -
Seite 26: Netzanschluss
Die Stromversorgung erfolgt über das externe Netzgerät, das ebenfalls als Trennung zwischen Netz und Waage dient. Der aufgedruckte Spannungswert muss mit der ört- lichen Spannung übereinstimmen. Es dürfen nur zugelassene KERN- Originalnetzgeräte entsprechend der Vorschrift EN 60601-1 verwendet werden. Der kleine Aufkleber seitlich am Anzeigegerät weist auf den Netzanschluß hin: Ist die Waage an die Netzspannung angeschlossen, leuchtet die LED. -
Seite 27: Betrieb
9 Betrieb 9.1 Wägen Waage mit einschalten. Die Waage führt einen Selbsttest durch. Sobald die Gewichtsanzeige „0.0kg“ erscheint, ist die Waage betriebsbereit. Mit der -Taste kann die Waage bei Bedarf jederzeit auf Null gestellt werden. Baby mittig in die Waagschale legen. ... -
Seite 28: Hold-Funktion (Stillstandsfunktion)
Bei entlasteter Waage wird der gespeicherte Tarawert mit ne- gativem Vorzeichen angezeigt. Zum Löschen des gespeicherten Tarawerts Waage entlasten drücken. 9.3 Hold-Funktion (Stillstandsfunktion) Die Waage hat eine integrierte Stillstandsfunktion (Mittelwertbildung). Mit dieser ist es möglich, das Baby exakt zu wiegen, auch wenn es nicht ruhig auf der Waagschale liegt. -
Seite 29: Still-Funktion (Kontrolle Der Gewichtszunahme)
9.4 Still-Funktion (Kontrolle der Gewichtszunahme) Das Gewicht des Babys kann vor dem Stillen gespeichert werden. Anschließend kann die Gewichtszunahme per Knopfdruck ermittelt werden. Waage mit einschalten. Stillstandsanzeige „STABLE“ abwarten. Baby vor dem Stillen mittig in die Waagschale legen. ... -
Seite 30: Verwendung Des Optionalen Größenmessstabes Mbc-A01
9.6 Verwendung des optionalen Größenmessstabes MBC-A01 Die Waage besitzt die Möglichkeit neben dem Gewicht auch die Körpergröße mit dem optionalen Größenmessstab zu ermitteln. Hierfür folgendermaßen vorgehen: Den Kopfanschlag (links) (1) auf Null (2) stellen Baby in die Mitte der Waagschale legen ... -
Seite 31: Menü
10 Menü Bei geeichten Waagen ist der Zugang zum Servicemenü „tCH“ gesperrt. Um die Zugriffsperre aufzuheben, muss die Siegelmarke zer- stört und der Justierschalter betätigt werden. Position des Jus- tierschalters siehe Kap. 13. Achtung: Nach Zerstörung der Siegelmarke muss das Wägesystem durch eine autorisierte Stelle neu geeicht und eine neue Sie- gelmarke angebracht werden, bevor es wieder in eichpflichtige Anwendungen verwendet werden darf. -
Seite 32: Menü-Übersicht
10.2 Menü-Übersicht Funktion Einstellungen Beschreibung F1 oFF oFF 0* Automatische Abschaltung aus Automatische oFF 3 Automatische Abschaltung nach 3 min Abschaltung oFF 5 Automatische Abschaltung nach 5 min Auto Off oFF 15 Automatische Abschaltung nach 15 min oFF 30 Automatische Abschaltung nach 30 min bl on Hinterleuchtung der Anzeige an F2 bk... - Seite 33 P2 CAL duA in dESC C 0.00 C 0.000 C 0.0000 C 0.0 Sd iv 1 div 1, 2, 5, 10, 20, 50 Sd iv 2 div 1, 2, 5, 10, 20, 50 CAP 1 CAP 2 UnLoAd StrAnG St 100 St 200 St 500 duA rA...
- Seite 34 Nicht dokumentiert P3 Pro CoUnt Nicht dokumentiert rESEt Waage auf Werkseinstellung zurücksetzen SetGrA Nicht dokumentiert * Werkseinstellung MBC_M-BA-d-1730...
-
Seite 35: Fehlermeldungen
11 Fehlermeldungen Anzeige Beschreibung Nullstellbereich überschritten (beim Einschalten oder beim Drücken der - Taste) • Es befindet sich Wägegut in der Waagschale • Überlast, beim Nullstellen der Waage • Unkorrekter Justiervorgang • Problem an der Lastzelle Wert außerhalb A/D Wandler Bereich •... -
Seite 36: Wartung, Instandhaltung, Entsorgung
Verunreinigungen sofort entfernen. 12.3 Sterilisation Eine Sterilisation des Gerätes ist nicht zulässig. 12.4 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Waage vor dem Öffnen vom Netz trennen. 12.5 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 37: Kleine Pannenhilfe
13 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet wer- den. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung: Mögliche Ursache: Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. Die Verbindung zum Netz ist unterbrochen (Netz- kabel nicht eingesteckt/defekt). -
Seite 38: Eichung
14 Eichung Allgemeines: Nach der EU-Richtlinie 2009/23/EG müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung be- stimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor. -
Seite 39: Eichgültigkeitsdauer (Aktueller Stand In D)
Position Justierschalter und Siegelmarken: Selbstzerstörende Siegelmarke Abdeckung Justierschalter 14.1 Eichgültigkeitsdauer (aktueller Stand in D) Personenwaagen (inkl. Stuhl- und Rollstuhlwaagen) in 4 Jahre Krankenhäusern Personenwaagen, soweit sie nicht in Krankenhäusern aufgestellt unbefristet sind (z.B. Arztpraxen und Pflegeheimen) Säuglingswaagen und mechanische Geburtsgewichtswaagen 4 Jahre Bettenwaagen 2 Jahre... -
Seite 40: Justierung
Erforderliches Justiergewicht bereitstellen. Das zu verwendende Jus- tiergewicht ist abhängig von der Kapazität der Waage s. Kap. 1. Justie- rung möglichst nahe an der Höchstlast der Waage durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern-sohn.com. • Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabi- lisierung ist erforderlich, s. - Seite 41 Durchführung: Waage einschalten, während des Selbsttests drücken, die erste Funktion [F1 oFF] wird angezeigt. wiederholt drücken bis „tCH“ angezeigt wird. drücken, [Pin] wird angezeigt. Justierschalter betätigen, Position s. Kap. 13 nacheinander drücken, [P1 SPd] wird an- gezeigt ...
-
Seite 42: Zubehör (Optional)
Darauf achten, dass sich keine Gegenstände auf der Wägeschale befinden. Stabilitätsanzeige „STABLE“ abwarten, dann mit bestätigen. Die Größe des akutell eingestellten Justiergewichtes wird angezeigt, die aktive Stelle blinkt. (Beispiel) Falls erforderlich mit die zu verändernde Stelle auswählen und mit die Ziffer ändern. - Seite 43 Hinweis gemäß Batterieverordnung – BattV Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.
