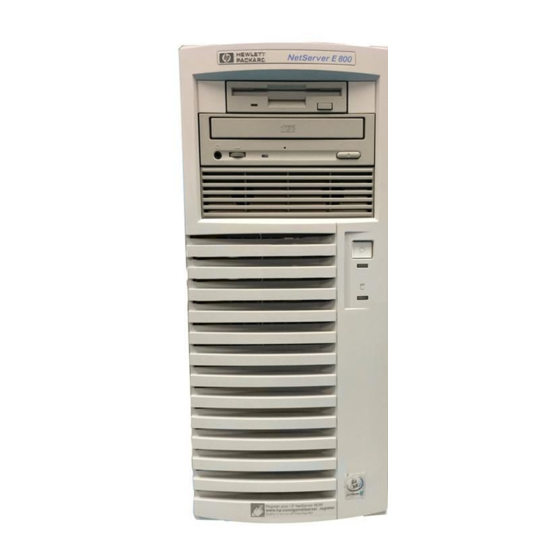

- Seite 1 HP NetServer E 800 Installationshandbuch...
- Seite 2 Ausführung oder Verwendung dieses Materials entstehen. Hewlett-Packard übernimmt keine Haftung für den Gebrauch oder die Zuverlässigkeit von HP Software auf Geräten von Fremdherstellern. Diese Dokumentation enthält urheberrechtlich geschützte Informationen.Alle Rechte, insbesondere das Recht der Vervielfältigung und Verbreitung sowie der Übersetzung, bleiben vorbehalten.
- Seite 3 Zielgruppe Dieses Handbuch richtet sich an Personen, die für die Installation, Verwaltung und Fehlerbehebung von Netzwerk-Servern verantwortlich sind. Hewlett-Packard setzt voraus, dass Sie über eine Qualifikation für die Wartung von Computergeräten verfügen und hinsichtlich der Erkennung von Gefahrenquellen bei Produkten, an welchen gefährliche Spannungen anliegen, ausgebildet sind.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Einrichten des HP NetServers E 800 .............. 1 Einführung..................... 1 Schritt 1: Anschließen aller Kabel .............. 2 Schritt 2: Öffnen des HP NetServers ............3 Schritt 3: Einbauen von Speichermodulen ..........5 Schritt 4: Einbauen von Massenspeichergeräten ........6 Schritt 5: Einbauen der Adapterkarten ............. -
Seite 7: Einrichten Des Hp Netservers E 800
Einrichten des HP NetServers E 800 Einführung Dieses Installationshandbuch soll als Kurzreferenz für die Installation des HP NetServers E 800 dienen. Überspringen Sie alle Schritte, die sich nicht auf Ihre Installation beziehen. Informationen zu Anschluss und Betrieb entnehmen Sie bitte den nachfolgenden Abbildungen. -
Seite 8: Schritt 1: Anschließen Aller Kabel
Einrichten des HP NetServers E 800 Schritt 1: Anschließen aller Kabel Wenn Sie nicht alle Zubehörteile einbauen, schließen Sie alle vorhandenen Kabel an die entsprechenden Anschlüsse an. Weiter mit "Schritt 7: Konfigurieren des HP NetServers." HINWEIS Die beiden USB-Anschlüsse sind für Drucker, Scanner und externe Modems vorgesehen. -
Seite 9: Schritt 2: Öffnen Des Hp Netservers
Einrichten des HP NetServers E 800 Schritt 2: Öffnen des HP NetServers Erforderliche Werkzeuge: • ¼ Zoll Schlitzschraubendreher • Torx T-15 Schraubendreher WARNUNG Ziehen Sie vor dem Abnehmen der Gehäuseabdeckung stets das Netzkabel und das Telefonkabel ab. Ziehen Sie das Netzkabel ab, um eine Brandgefahr bei der... - Seite 10 Einrichten des HP NetServers E 800 Gehäusevorderseite Abde- ckung Abde- ckung Gehäuseunterseite Entriegelung Luftkanal- verriegelung...
-
Seite 11: Schritt 3: Einbauen Von Speichermodulen
Einrichten des HP NetServers E 800 Schritt 3: Einbauen von Speichermodulen • Verwenden Sie ausschließlich DIMM-Speichermodule von Hewlett-Packard mit folgender Spezifikation: 3,3 V, 168-polig, PC133 (133 MHz), gepufferte SDRAM DIMMs in Größen zu 128 MB, 256 MB oder 512 MB. -
Seite 12: Schritt 4: Einbauen Von Massenspeichergeräten
Der NetServer unterstützt intern maximal sieben Laufwerksschächte für Massen- speichergeräte. Diskettenlaufwerk und CD-ROM-Laufwerk gehören zur Standardausstattung aller Modelle des HP NetServers E 800 und belegen die Laufwerksschächte 1 und 2. • Wird ein Bandlaufwerk für Datensicherungen verwendet, belegt dieses Laufwerks- schacht 3. - Seite 13 Einrichten des HP NetServers E 800 2. Bauen Sie das SCSI-Festplattenlaufwerk ein. 3. Schließen Sie Datenkabel und Stromkabel an. 4. Bringen Sie das Laufwerksgehäuse wieder an. Führungen für Nuten Nuten (2) Schrauben Zuerst Schrauben durch runde Bohrungen auf der Rückseite ein- führen (eine auf jeder Seite).
- Seite 14 Einrichten des HP NetServers E 800 5. Verlegen Sie ggf. das SCSI-Kabel in SCSI-Kanal B, und schließen Sie dieses an die SCSI-Laufwerke oder das optionale Bandlaufwerk an. Verwenden Sie das HP NetServer E 800 SCSI-Kabelkit für internes Zubehör (Teilenummer P1773A). Abschlusswiderstand SCSI- Anschlüsse (2)
- Seite 15 Einrichten des HP NetServers E 800 6. Verlegen Sie gegebenenfalls das interne/externe SCSI-Kabel im SCSI-Kanal B, und bringen Sie dieses an der vorgeprägten Öffnung an der Rückseite des Gehäuses an. Verwenden Sie das HP NetServer E 800 SCSI-Kabelkit für internes/externes Zubehör (Teilenummer P1774A). WARNUNG Berühren Sie nicht die Metallkanten der vorgeprägten Öffnung,...
-
Seite 16: Schritt 5: Einbauen Der Adapterkarten
Einrichten des HP NetServers E 800 Schritt 5: Einbauen der Adapterkarten • Der NetServer E 800 verfügt über zwei Peer-to-Peer-PCI-Busse (primär und sekundär). Beide bieten etwa die gleiche Leistung (nicht, wenn die beiden 64-Bit-Steckplätze mit den 32-Bit-Steckplätzen verglichen werden). PCI-Steckplätze PCI-Bus Steckplätze 1 bis 4... - Seite 17 Einrichten des HP NetServers E 800 Systemplatine (Draufsicht) 32-Bit PCI-Steckpl. 1 Wake- PCI St k l 1 PCI-Steckpl. 2 PCI-Steckpl. 3 PCI-Steckpl. 4 32-Bit Volle 64-Bit PCI-Steckpl. 5 Länge 64-Bit PCI-Steckpl. 6 PCI-Steckpl. 7 32-Bit...
- Seite 18 Einrichten des HP NetServers E 800 Steckplatz- abdeckung Gehäuse Quer- schnitt...
- Seite 19 Einrichten des HP NetServers E 800...
-
Seite 20: Schritt 6: Einbauen Eines Zweiten Prozessors
Bevor Sie einen Prozessor aus der antistatischen Schutzhülle nehmen, berühren Sie eine geerdete, unlackierte Metalloberfläche am HP NetServer, um statische Elektrizität abzuleiten. HINWEIS Eventuell werden nicht alle für den HP NetServer aufgeführten Prozessorgeschwindigkeiten unterstützt. Aktuelle Informationen hierzu finden Sie auf der HP Website: http:/www.hp.com/go/netserver... - Seite 21 Einrichten des HP NetServers E 800 1. Öffnen Sie den ZIF-Hebel (Zero Insertion Force) am Prozessorsockel. Der ZIF-Hebel muss in einem Winkel von 90° vollständig geöffnet sein, bevor der Abschlusswiderstand aus dem Sockel genommen werden kann. 2. Nehmen Sie den Abschlusswiderstand aus dem Prozessorsockel heraus.
- Seite 22 Einrichten des HP NetServers E 800 3. Setzen Sie den Prozessor so in den Sockel ein, dass Stift 1 an der Markierung ausgerichtet ist. Markie- rung für Stift 1 4. Schließen Sie den ZIF-Hebel. Drücken Sie ihn dazu so weit nach unten, dass er hörbar einrastet.
- Seite 23 Einrichten des HP NetServers E 800 5. Bringen Sie den Lüfter auf dem Prozessor an, und befolgen Sie die Schritte A bis C in der nachfolgenden Abbildung. Hakenförmige Verriegelung (verdeckt) B. Nach hinten drehen und A. Drehen und Verriegelung einhaken.
- Seite 24 Einrichten des HP NetServers E 800 6. Schließen Sie den Lüfter an der entsprechenden Buchse auf der Systemplatine Prozessor 1 (CPU 1) Lüfter für CPU 1 System- lüfter Netz- anschluss Prozessor 2 (CPU 2) Lüfter für CPU 2 ACHTUNG Wird der Lüfter falsch angeschlossen, kann es zur Überhitzung des Prozessors und zum Absturz des NetServers kommen.
-
Seite 25: Schritt 7: Konfigurieren Des Hp Netservers
Windows NT kann zwischen der automatischen oder manuellen Installation des Netzwerkbetriebssystems gewählt werden. ◊ Wählen Sie für einen ab Werk konfigurierten HP NetServer der Serie E bei der Erstinstallation den automatischen Modus von Novell NetWare oder Microsoft Windows 2000 (NT) Server aus. - Seite 26 Microsoft Windows 2000 (NT) Server), HP Komponenten ausge- tauscht haben (beispielsweise eine HP Netzwerkkarte durch eine Netzwerk- karte, die nicht auf der HP Liste der getesteten Produkte aufgeführt ist) oder die SCSI-Controllerkarte eines Fremdherstellers einbauen. Hierfür benötigen Sie die Installationsanweisungen des Betriebssystemher- stellers.
