... Pflege und Wartung

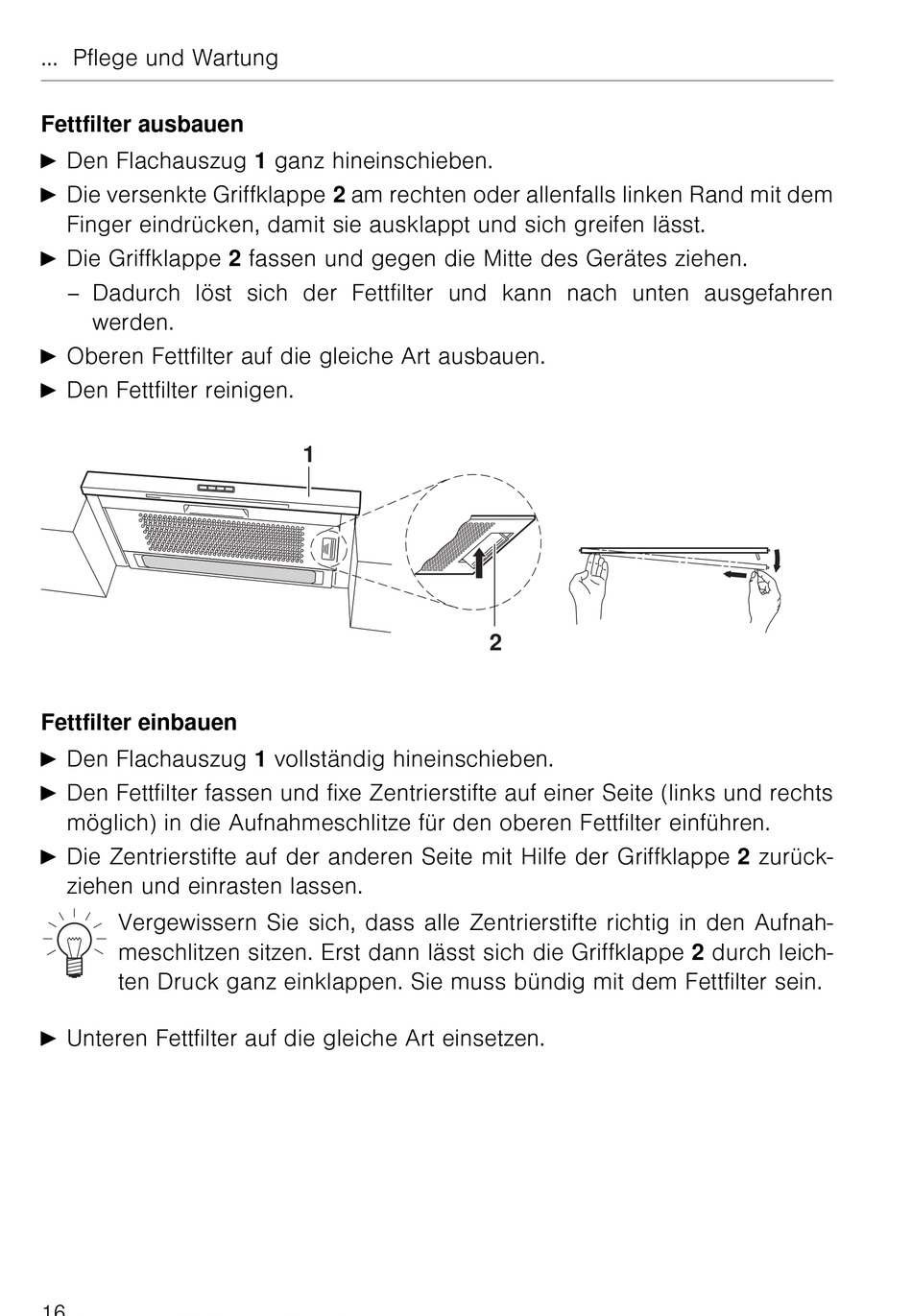

Fettfilter ausbauen
A
Den Flachauszug 1 ganz hineinschieben.
A Die versenkte Griffklappe 2 am rechten oder allenfalls linken Rand mit dem
Finger eindrücken, damit sie ausklappt und sich greifen lässt.
A Die Griffklappe 2 fassen und gegen die Mitte des Gerätes ziehen.
– Dadurch löst sich der Fettfilter und kann nach unten ausgefahren
werden.
A
Oberen Fettfilter auf die gleiche Art ausbauen.
A
Den Fettfilter reinigen.
Fettfilter einbauen
A
Den Flachauszug 1 vollständig hineinschieben.
A Den Fettfilter fassen und fixe Zentrierstifte auf einer Seite (links und rechts
möglich) in die Aufnahmeschlitze für den oberen Fettfilter einführen.
A Die Zentrierstifte auf der anderen Seite mit Hilfe der Griffklappe 2 zurück-
ziehen und einrasten lassen.
Vergewissern Sie sich, dass alle Zentrierstifte richtig in den Aufnah-
meschlitzen sitzen. Erst dann lässt sich die Griffklappe 2 durch leich-
ten Druck ganz einklappen. Sie muss bündig mit dem Fettfilter sein.
A
Unteren Fettfilter auf die gleiche Art einsetzen.
