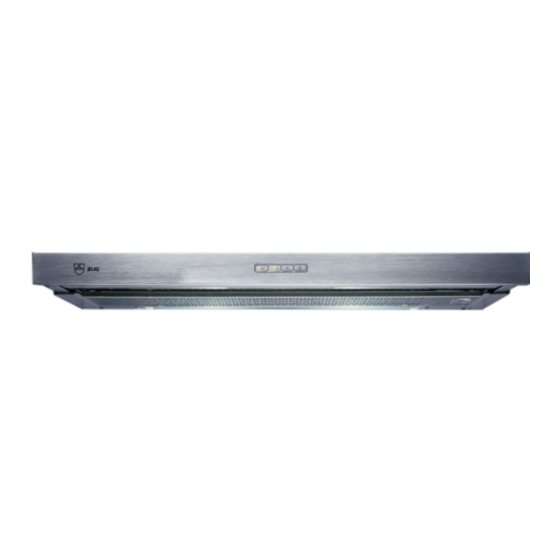

V-ZUG DF-E5 Installationsanleitung

Installationsanleitung
Dunstabzug DF-E5 / DF-E6
Einbaudunstabzug
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach
vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für die Modelle:
Typ Modellnummer
DF-E5 328
DF-E6 329
Allgemeine Hinweise
Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich,
wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Vergiftungsgefahr! Eine
ausreichende Frischluftzufuhr muss gewährleistet sein, z. B. durch nicht verschliessbare Öffungen in Türen oder Fenstern und
in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Massnahmen.
Wird das Gerät über Gaskochfelder eingebaut, muss jede Kochzone mit einer Zündsicherung ausgestattet sein und die
Mindestabstände (siehe
Eine einwandfreie Reparatur kann nur gewährleistet werden, wenn jederzeit eine zerstörungsfreie Deinstallation des
kompletten Gerätes möglich ist.
Abluftbetrieb
Die Abluft darf nicht in einen Schornstein geführt werden, der für Abgase von gas- oder mit anderen Brennstoffen betriebenen
Geräten benutzt wird.
Die örtlichen feuerpolizeilichen Vorschriften sind zu beachten.
Typenschild
Das Typenschild befindet sich an der Innenseite des Gerätes.
➤
Mitgeliefertes Installationszubehör
Alle Befestigungselemente sind im Lieferumfang enthalten.
Spannung Anschlussleistung Absicherung
276 W
230 V~ 50 Hz
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallationen
und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren und
störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berührbar
sein. Alte Installationen überprüfen.
Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen.
➤
Einsatzhöhe der Geräte: bis max. 2000 m ü. M.
➤
Baubreite
55 cm
60 cm
Abmessungen
) müssen eingehalten werden.
1,2 m mit Stecker «Typ 12»
10 A

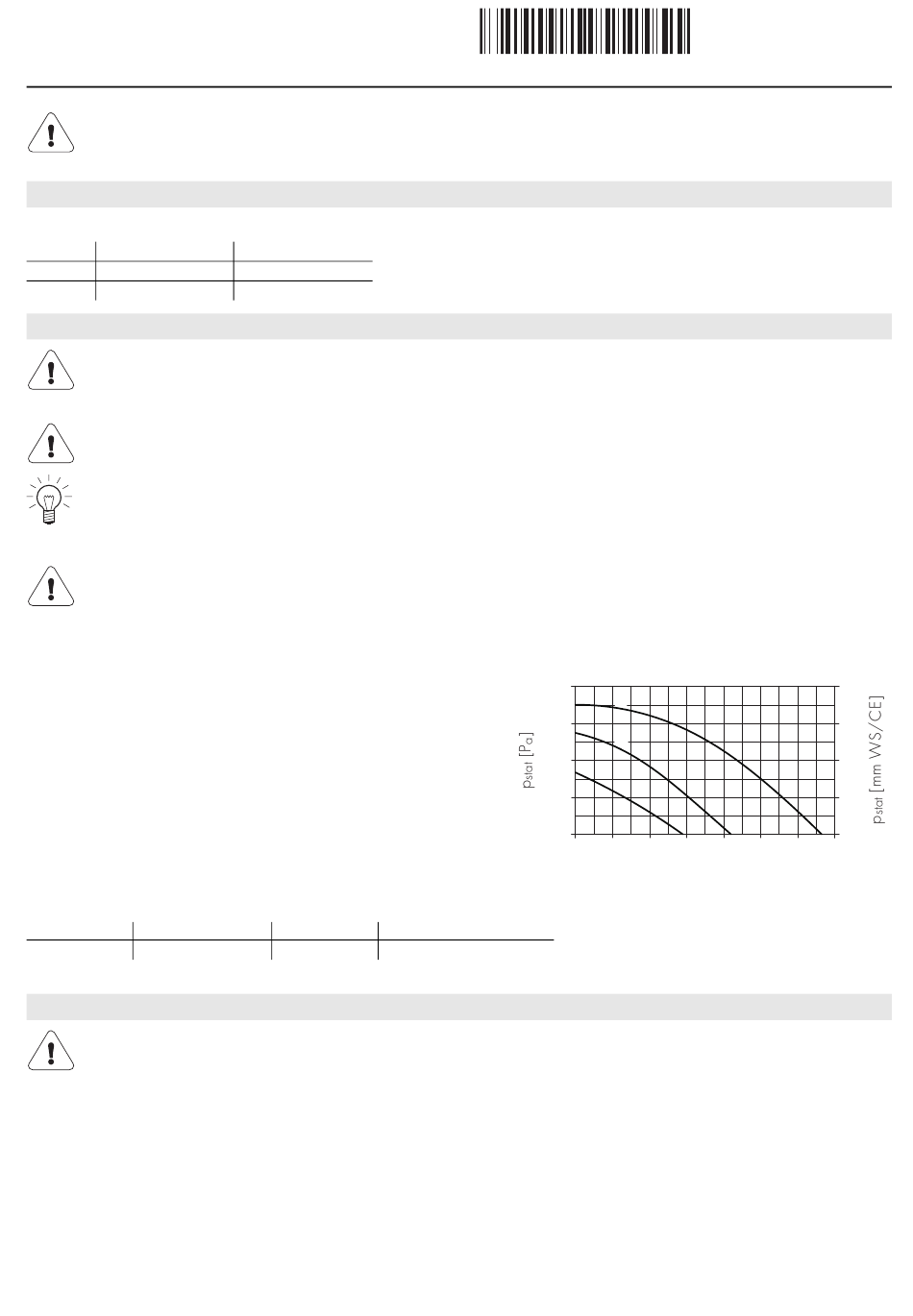

p-V Diagramm
400
300
200
100
0
0 100 200 300 400 500 600 700
Netzkabel
1
J328.50-3
13.12.13 FUW
3
2
1
Fördermenge [m 3 /h]
40
30
20
10
0
