1. HINWEISE
Achtung: vor der Ausführung jeglicher Art von Eingriffen auf dem
elektronischen Gerät (Anschlüsse, Instandhaltung) ist stets die
Stromversorgung abzunehmen.
- Vor der Anlage sollte ein Differential-Wärmeschutzschalter mit
entsprechender Auslöseschwelle zwischengeschaltet werden.
- Das Erdungskabel ist an die entsprechende Klemme auf dem Stecker
J7 des Geräts anzuschließen (siehe Abb. 30).
- Die Versorgungskabel sollten stets getrennt von den Kabeln für die
Steuerung und die Sicherheitsvorrichtungen (Tasten, Empfänger,
Photozellen, usw.) verlegt werden. Um jegliche elektrischen
Störungen auszuschließen, sollten separate Ummantelungen oder
abgeschirmte Kabel (mit an der Masse angeschlossener
Abschirmung) verwendet werden.
2.

TECHNISCHE EIGENSCHAFTEN

Modell
Versorgungsspannung V~(+6% -10%) - 50 Hz
Leistungsverbrauch (W)
Max. Last Motor (W)
Max. Last Zubehör (A)
Temperatur am Aufstellungsort
Sicherungen
Betriebslogiken: Automatik / Automatikbetrieb "Schrittbetrieb" /Halbautomatik /
Sicherheitsvorrichtung / Halbautomatik B / Totmann C / Halbautomatik
"Schrittbetrieb"/ Gemischte Logik B/C
Arbeitszeit Programmierbar (zwischen 0 und 4 Min.)
Pausenzeit Programmierbar (zwischen 0 und 4 Min.)
Schubkraft Regulierbar auf 50 Stufen
Eingänge auf Klemmenbrett Open / Open teilweise / Sicherheitsvorrichtungen beim
Öffn. / Sicherheitsvorrichtungen beim Schl. / Stop / Leiste / Versorgung + Erdung
Eingänge in Stecker Endschalter Öffnungsvorgang und Schließvorgang / Encoder
Ausgänge auf Klemmenbrett Blinkleuchte - Motor - Versorgung Zubehör 24 Vdc -
Kontrollampe 24 Vdc/getakteter Ausgang - Failsafe
Schnellstecker Steckung Karten mit 5 Stiften Minidec, Decoder oder Empfangskarten RP
Programmierung Nr.3 Tasten (+, -, F) und Display, Modus "Basis" oder "Detailliert"
Programmierbare Funktionen Basismodus Betriebslogik - Pausenzeit - Schubkraft - Richtung Tor
Programmierbare Funktionen detaillierter Modus: Anl a ufmoment - Bremsung - Fai l s afe - Vorbl i n ken -
Kontrol l a mpe/Getakteter Ausgang / Schal t ung El e ktroschl o ss oder Ampel - Logi k Si c herhei t svorri c htungen
im Öffnungs - und im Schließvorgang - Encoder /Empfindlichkeit Quetschschutzvorrichtung /
Abbremsungen - Zei t Tei l ö ffnung - Betri e bszei t - Kundendi e nstanforderung - Zykl u szähl e r
4. ELEKTRISCHE ANSCHLÜSSE
J3
J5
LIMITS ENCODER
ENCODER
(Optional)
ENDSCHALTER
ELEKTRONISCHES GERÄT 740D
740D-115V 740D-230V
115 230
10 10
1200 1000
0,5 0.5
-20 °C +55 °C
Nr. 2 (siehe Abb. 29)
- -
1 2 3 4 5 6 7 8
ACCESSORIES
Hinsichtlich des Anschlusses
der Photozellen und der
Sicherheitsvorrichtungen ist
auf den Abschnitt 4.1.
Bezug zu nehmen.
OPEN TEILWEISE
OPEN VOLLSTÄNDIG

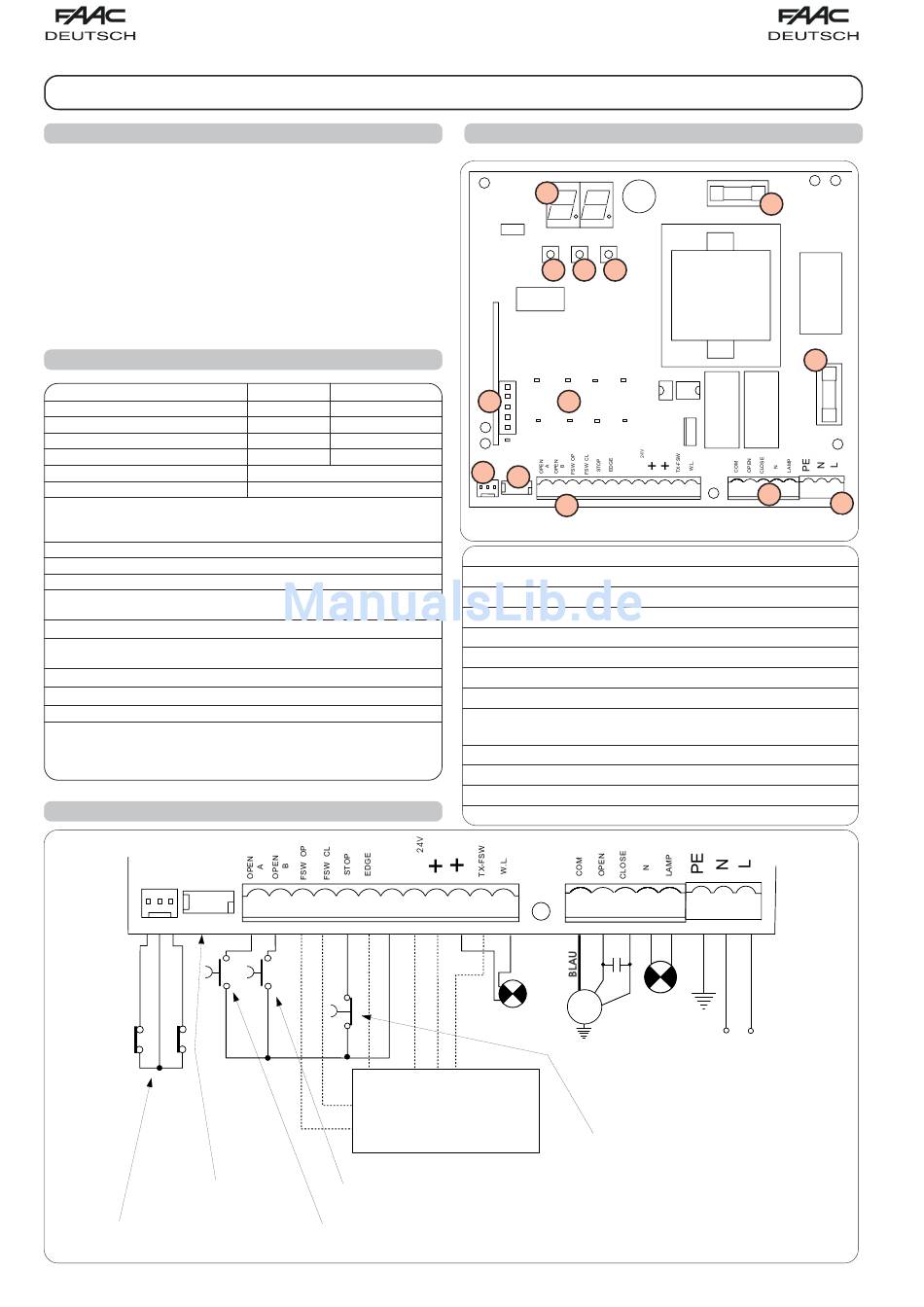

3. ANORDNUNG UND KOMPONENTEN
DL
-
+
F
+ –
RADIO
J2
FCA FSW
OPEN STOP
B OP
J2
Led
FCC OPEN FSW EDGE
A CL SAFE
ENCODER
J5
J5 J3 J3
1 2 3 4 5
LIMITS ENCODER
J1
ACCESSORIES
DL DISPLAY FÜR ANZEIGE UND PROGRAMMIERUNG
Led LED-DIODE FÜR KONTROLLE STATUS EINGÄNGE
J1 KLEMMENLEISTE NIEDERSPANNUNG
J2 STECKER DECODER / MINIDEC / EMPFÄNGER RP
J3 STECKER ENCODER
J5 STECKER ENDSCHALTER
J6 KLEMMENLEISTE ANSCHLUSS MOTOREN UND BLINKLEUCHTE
J7 KLEMMENLEISTE VERSORGUNG
F1 SICHERUNGEN MOTOREN UND PRIMÄRWICKLUNG TRANSF. (740D-115V=F10AF 740D-
230V=F 5A)
F2 SICHERUNGEN NIEDERSPANNUNG UND ZUBEHÖR (T 800MA)
F TASTE PROGRAMMIERUNG "F"
– TASTE PROGRAMMIERUNG "–"
+ TASTE PROGRAMMIERUNG "+"
J1 J6
9 10 11 12 13 14 15 16 17
MOTOR
M
24 Vdc
3 W
STOP
Anmerkung: Der Kondensator befindet sich im Lieferumfang des Antriebs.
48
F2
F2
F
- -
J1 J6
6 7 8 9 10 11 12 13 14 15 16 17
J6
MOTOR LAMP
J7
PE N L
MAIN
LAMP
C
115Vac
(740D
115V)
max. 60W
115Vac 50-60Hz
-
(740D 115V)
230Vac
-
(740D
230Vac 50-60Hz
230V)
(740D 230V)
max. 60W
F1
F1
J7
PE N L
MAIN J7
Abb. Fig. 29
Abb. Fig. 30
