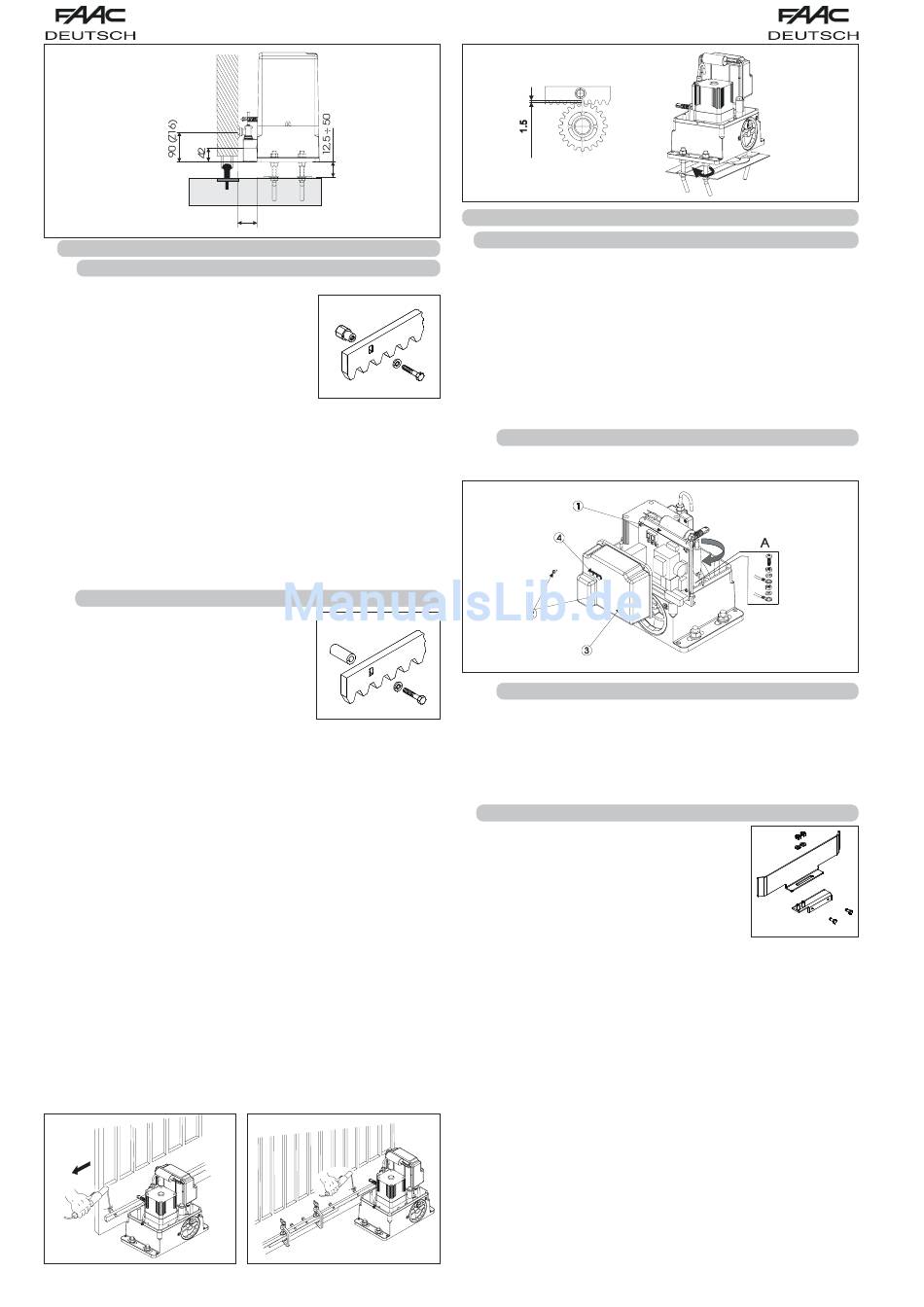

FAAC 740 Anleitung Seite 4

Maße in mm.
5.4. Montage der Zahnstange
5.4.1. Zahnstange aus Stahl zum Anschweißen (Abb. 11)
1) Die drei Gewindesperrzähne auf dem
Element der Zahnstange montieren und im
unteren Bereich des
positionieren. Auf diese Weise ermöglicht
das Spiel auf dem Langloch eventuelle, mit
der Zeit er forderlich
Einstellungen.
2) Den Flügel von Hand in die Schließposition
schieben.
3) Das erste Stück der Zahnstange waagrecht auf dem Ritzel
ablegen und den Gewindesperrzahn auf dem Tor anschweißen,
wie in Abb. 13 angegeben.
4) Das Tor von Hand bewegen und überprüfen, ob die Zahnstange
auf dem Ritzel aufliegt. Dann den zweiten und den dritten
Sperrzahn anschweißen.
5) Ein weiteres Element der Zahnstange an das vorherige Element
anlegen, um die Verzahnung der beiden Elemente in Phase zu
bringen. Dabei wird ein Stück der Zahnstange, wie in Abb. 14
gezeigt, verwendet.
6) Das Tor von Hand bewegen und die drei Gewindesperrzähne
anschweißen, bis das Tor komplett abgedeckt ist.
5.4.2. Zahnstange aus Stahl zum Anschrauben (Abb. 12)
1) Den Flügel von Hand in die Schließposition
schieben.
2) Das erste Stück der Zahnstange waagrecht
auf dem Ritzel ablegen und zwischen der
Zahnstange und dem Tor ein Abstandstück
einlegen, das im unteren Bereich des
Langlochs positioniert wird.
3) Das Bohrloch auf dem Tor anzeichnen.
Eine Bohrung von Ø 6,5 mm ausführen und mit einem Gewinde
M8 versehen. Den Schraubenbolzen anschrauben.
4) Das Tor von Hand bewegen und überprüfen, ob die Zahnstange
auf dem Ritzel aufliegt und die Vorgehensweise aus Punkt 3
wiederholen.
5) Ein weiteres Element der Zahnstange an das vorherige Element
anlegen, um die Verzahnung der beiden Elemente in Phase zu
bringen. Dabei wird ein Stück der Zahnstange, wie in Abb. 14
gezeigt, verwendet.
6) Das Tor von Hand bewegen und die Befestigungsvorgänge wie
beim ersten Element fortsetzen, bis das Tor komplett abgedeckt ist.
Hinweise für die Installation der Zahnstange
• Überprüfen, ob während des Laufs des Tors alle Elemente der
Zahnstange auf dem Ritzel bleiben.
• Die Elemente der Zahnstange dürfen keinesfalls mit den
Abstandstücken oder untereinander verschweißt werden.
• Nach Abschluß der Installation der Zahnstange sollte die Position
des Getriebemotors um ca. 1,5 mm (Abb. 15) abgesenkt werden,
um ein korrektes Eingreifen in das Ritzel zu gewährleisten.
• Von Hand überprüfen, ob das Tor vorschriftsmäßig die
mechanische Endanschläge erreicht, ob das Eingreifen zwischen
Ritzel und Zahnstange gehalten wird und keine Schwergängigkeit
während des Laufs vorliegt.
• Zwischen Ritzel und Zahnstange sollten kein Fett oder sonstige
Schmiermittel verwendet werden.
Fig.13
56
Abb.10
Langlochs
werdende
Abb.11
Abb.12
Fig.14
Maße in mm.
6. INBETRIEBNAHME
6.1. Anschluss der elektronischen Karte
Vor der Ausführung jeglichen Eingriffs auf der Karte (Anschlüsse,
Programmierung, Instandhaltung) muß stets die Stromzufuhr
abgenommen werden.
Die Punkte 10, 11, 12, 13 und 14 der ALLGEMEINEN
SICHERHEITSVORSCHRIFTEN sind zu beachten.
Unter Bezugnahme der Anweisungen in Abb. 3 sind die Kabel in
den Führungskanälen zu verlegen und die Stromanschlüsse an die
gewünschten Zubehörgeräte auszuführen.
Die Versorgungskabel sollten stets getrennt von den Steuerungs- und
Sicherheitskabeln (Taste, Empfänger, Photozellen, usw.) verlegt
werden. Um jegliche elektrische Störung zu vermeiden, sollten
getrennte Kabelmäntel verwendet werden.
6.1.1. Erdung
Das Kabel der Erdung gemäß Abb. 16 Bez. A anschließen.
6.1.2. Elektronisches Steuergerät
Bei den Getriebemotoren ist das elektronische Steuergerät an einem
drehbaren Halter (Abb. 16 Bez. 1) mit durchsichtigem Deckel (Abb.
16 Bez. 3) befestigt. Auf dem Deckel befinden sich die
Programmierungstasten der Karte (Abb. 16 Bez. 4). Auf diese Weise
kann die Karte programmiert werden, ohne den Deckel zu entfernen.
Für einen ordnungsgemäßen Anschluss der Steuereinheit sind die
entsprechenden Anleitungen zu beachten.
6.2. Positionierung der Endschalter
Der Antrieb ist mit einem mechanischen
Endanschlag mit Federhebel ausgestattet, der
den Stopp der Bewegung des Tors dann steuert,
wenn ein geformtes Feinblech, das sich im oberen
Bereich der Zahnstange befindet, die Feder bis
zum Eingriff eines Mikroschalters spannt. Der
Blechhalter kann auf jeder Zahnstange mit einer
max. Breite von 13 mm angebracht werden.
Bei der korrekten Positionierung der beiden mitgelieferten
Anschlagfeinbleche ist folgendermaßen vorzugehen:
1) Die beiden geformten Feinbleche auf den beiden U-förmigen
Haltern mit den Unterlegscheiben und Muttern aus dem
Lieferumfang montieren und befestigen, wie in Abb. 17 gezeigt.
2) Den Antrieb auf manuellen Betrieb stellen, wie in Abschnitt 8
beschrieben.
3) Das System mit Strom versorgen.
4) Befestigung des Endschalters für den Öffnungsvorgang: das Tor
von Hand in die Öffnungsposition schieben und dabei einen
Abstand von 20 mm zum mechanischen Endanschlag belassen.
5) Das Feinblech auf der Zahnstange in die Öffnungsrichtung
schieben (Abb. 18). Sobald sich die LED-Diode des Endschalters
für den Öffnungsvorgang auf dem elektronischen Steuergerät
ausschaltet, das Feinblech um weitere ca. 20-30 mm nach vorne
versetzen und provisorisch mit den mitgelieferten Schrauben auf
der Zahnstange befestigen.
6) Die im Punkt 4 und 5 angegebenen Arbeitsvorgänge sind für
den Endschalter für den Schließvorgang zu wiederholen, Abb.
19.
46
Abb.15
Abb.16
Abb.17
