Seite 1: Inhaltsverzeichnis

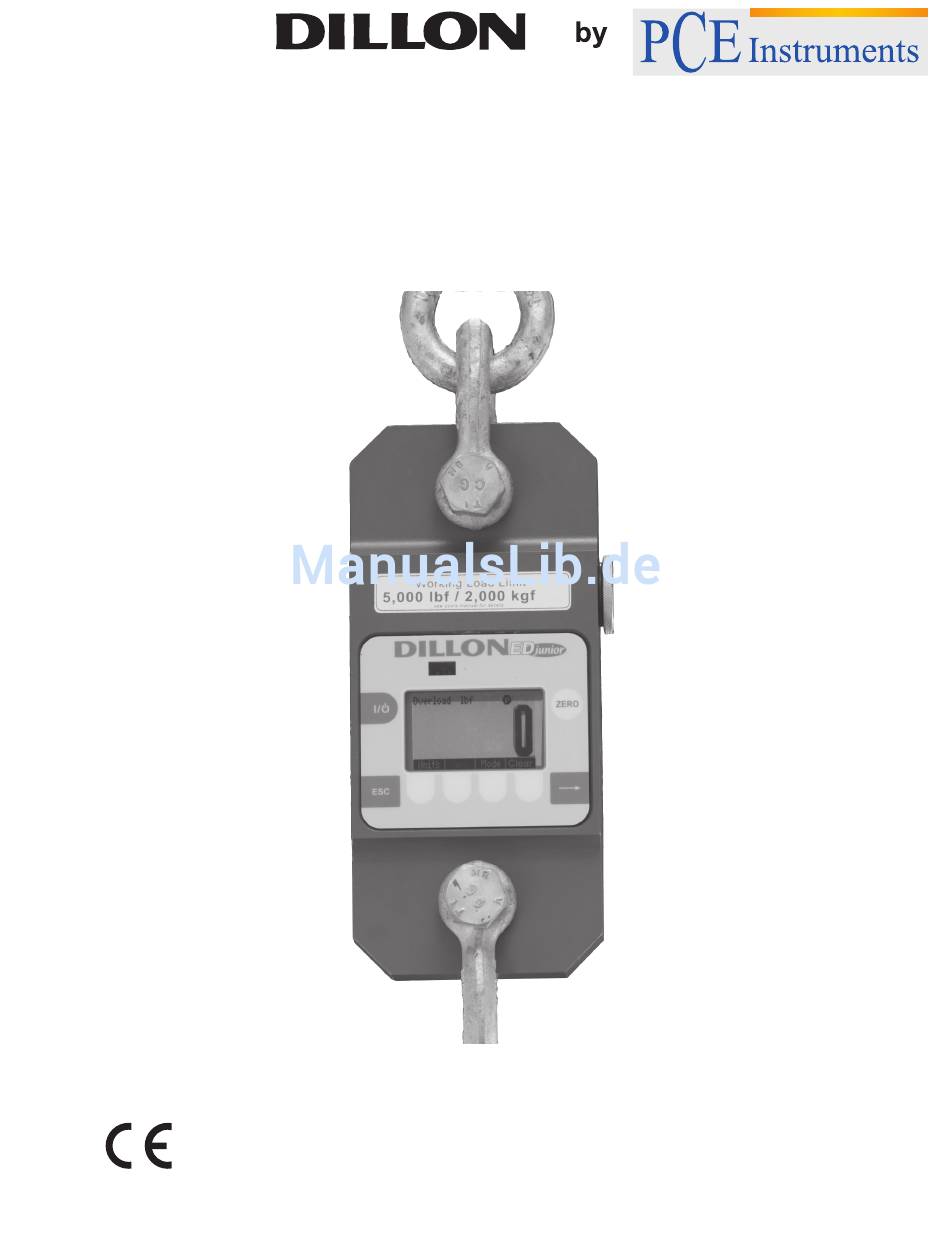

PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch EDjunior Digital Kranwaage Bedienungsanleitung... -
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ......................... 3 Einleitung ..........................5 EDjr Beschreibung ........................5 EDjr Frontplatte ........................5 Einschalten und Anzeigesymbole ....................7 EDjr Einstellung ........................... 7 EDjr Bedienung .......................... 11 Anzeigemodi ........................11 Kraftmessung ........................11 Nullstellung des Kraftmessers ..................... 11 Anzeige des Spitzenkraftwerts .................... 11 Fehlersuche .......................... -
Seite 3: Einleitung

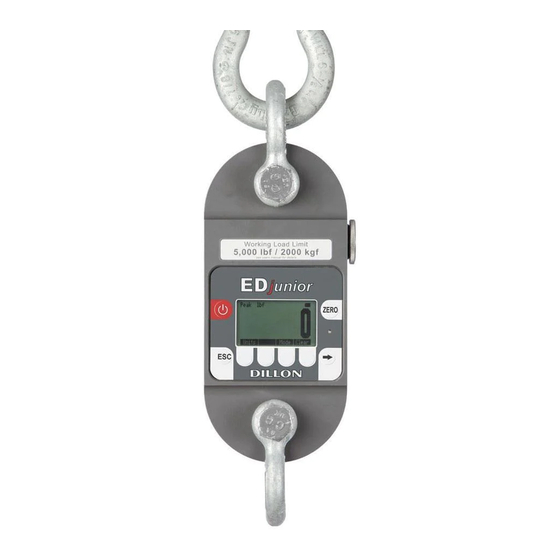

Einleitung Das elektronische Dynamometer EDjunior (EDjr) von Dillon ist ein Lastsensor zur Kraftmessung und ein digitales Anzeigesystem in einem Instrument. Das EDjr kann zur Messung von Spannung oder Gewicht verwendet werden. In diesem Handbuch werden die Einstellung und Bedienung des EDjr behandelt. - Seite 4 Netz-Taste Mit dieser Taste wird das Instrument ein- und ausgeschaltet. Wenn Hubelemente (Schäkel, Null-Taste Mit dieser Taste wird die auf dem Display Ketten, Träger, Trichter usw.) angezeigte Kraft nullgestellt. zum Tragen der Last verwendet und vor dem Anheben der aktuell angezeigten Last auf ESC-Taste Diese Taste dient dem Verlassen von Null gestellt werden, die Taste...
-
Seite 5: Einschalten Und Anzeigesymbole
Einschalten und Anzeigesymbole Nach dem Einschalten des EDjr sehen Sie eine Anzeige, die dem links in Abbildung 2 dargestellten Beispiel ähnelt. ESC-Taste drücken Je nach Zulassungsein- stellungen und/oder Version der Firmware können sich Softkeys Pfeiltaste drücken an anderen Stellen befinden oder nicht vorhanden sein. -
Seite 6: Edjr Einstellung
EDjr Einstellung Vor Gebrauch des EDjr sollten Sie das Instrument zunächst auf Ihre speziellen Anforderungen und Ausrüstungen einstellen. Sie rufen das in Abbildung 3 angezeigte Einstellungsmenü mit den Softkeys auf. Drücken Sie den entsprechenden Softkey, um die auf den nachstehenden Seiten aufgeführten Funktionen auszuführen. - Seite 7 Setup (Einstellung) Drücken Sie die Taste Misc (Verschiedenes), um den folgenden Satz an Softkeys aufzurufen (siehe Abb. 3): Misc. (Verschiedenes) Flash (Blinken) Drücken Sie diesen Softkey, um das „Display-Blinken“- Feedback zu aktivieren oder zu deaktivieren. Wenn diese Funktion aktiviert ist, blinkt die Anzeige beim Drücken einer Taste kurz auf, um damit anzuzeigen, dass die Taste aktiviert wurde.
- Seite 8 O.Load (Überlast) Listet die Anzahl von Überlastungen auf, die seit der Herstellung des Geräts aufgetreten sind. Zero (Null) Listet den aktuellen Nullpunkt im Vergleich zum kalibrierten Nullpunkt auf. Wenn sich der Nullpunkt beträchtlich verstellt hat, kann dies auf eine schwere Überlastung hindeuten. In diesem Fall sollte das Instrument dem Vertriebshändler zur Reparatur übergeben werden.
-
Seite 9: Edjr Bedienung
EDjr Bedienung Das EDjr verfügt über zwei Anzeigemodi, die durch Drücken auf den Softkey Anzeigemodi Mode (Modus) aufgerufen werden. Siehe Abbildung 4. Nach dem Einschalten des Instruments ist der erste Anzeigemodus die Echtzeitmessung einer Kraft. Durch Drücken auf den Softkey Mode (Modus) wechselt das Display auf Anzeige des Spitzenwerts. - Seite 10 Anzeigemodus Nr. 1 ESC-Taste drücken Echtzeitmessung der Kraft Pfeiltaste drücken Mode-Taste drücken Anzeigemodus Nr. 2 ESC-Taste drücken Anzeige der Spitzenkraft Pfeiltaste drücken Abbildung 4 Menü der Anzeigemodi Drücken Sie auf den Softkey Mode (Modus), bis der gewünschte Anzeigemodus erscheint. EDjunior Dynamometer Bedienungsanleitung...
-
Seite 11: Fehlersuche
Fehlersuche Problem Mögliche Ursache Abhilfe EDjr wird kurzzeitig Niedrige Batterieladung Neue, qualitativ hochwertige Alkalibatterien einsetzen eingeschaltet und schaltet sich dann aus EDjr kann nicht Niedrige Batterieladung Neue, qualitativ hochwertige Alkalibatterien einsetzen eingeschaltet werden Batterien sind falsch herum Sicherstellen, dass die Pluspole beider Batterien eingesetzt oder haben (Noppe) nach innen zeigen –... -
Seite 12: Betriebssicherheit
Betriebssicherheit Beachten Sie bei der Verwendung des EDjr Dynamometers folgende hinweise. WICHTIG Dieses Gerät muss regelmäßig auf ordnungsgemäße Warnung Funktion und Kalibrierung geprüft werden. Die für den sicheren Betrieb erforderlichen Kalibrierintervalle hängen Die Überlastung des Dynamo- von der Anwendung und Häufigkeit des Gebrauchs ab. meters kann schwere oder tödliche Verletzungen verursachen. -
Seite 13: Methoden Zur Gewichts- Und Kraftmessung
Methoden zur Gewichts- und Kraftmessung Die Basis aller elektronischen Kraft- oder Gewichtsmessungen ist die Messung der Beanspruchung in einer Kraftmessdose. Um optimale Ergebnisse zu erzielen, müssen einige Grundregeln beachtet werden. Andernfalls können nicht lineare oder nicht wiederholbare Messungen erfasst werden. Lesen und befolgen Sie diese Tipps und beachten Sie die Abbildungen auf der nächsten Seite. -
Seite 14: Gute Kraftmessungsmethoden
Gute Kraftmessungsmethoden Stellen Sie sicher, dass Hubelemente nicht zwischen dem Gehäuse des EDjr und dem Schäkel klemmen! Zentrieren Sie die Last auf dem Schäkelbolzen. Verwenden Sie nach Bedarf Abstandshalter, um die Zentrierung sicherzustellen. Verwenden Sie das Gerät ausschließlich mit Bolzen, die dem Durchmesser und der Härte der originalen, werksseitigen Bolzen...
