Netzbetriebsspannung
Prüfen Sie, ob die an der Geräterückseite angezeigte Netzspannung Ihrem lokalen Netz
entspricht. Sollte es erforderlich sein, die Betriebsspannung zu ändern, gehen Sie wie folgt vor:
1) Trennen Sie das Gerät von allen Spannungsquellen.
2) Entfernen Sie die Schrauben des Gehäusedeckels, und nehmen Sie den Deckel ab.
3) Ändern Sie die Verbindungen am Transformator gemäß dem jeweiligen Diagramm unten.
4) Schließen Sie den Gehäusedeckel, und befestigen Sie ihn mit denselben Schrauben.
5) Um den Erfordernissen der Sicherheitsstandards zu entsprechen, muss die Anzeige der
Betriebsspannung an der Geräterückseite geändert werden, damit die neue
Spannungseinstellung eindeutig angezeigt wird.
6) Wechseln Sie die Sicherung auf den richtigen Wert, siehe unten:

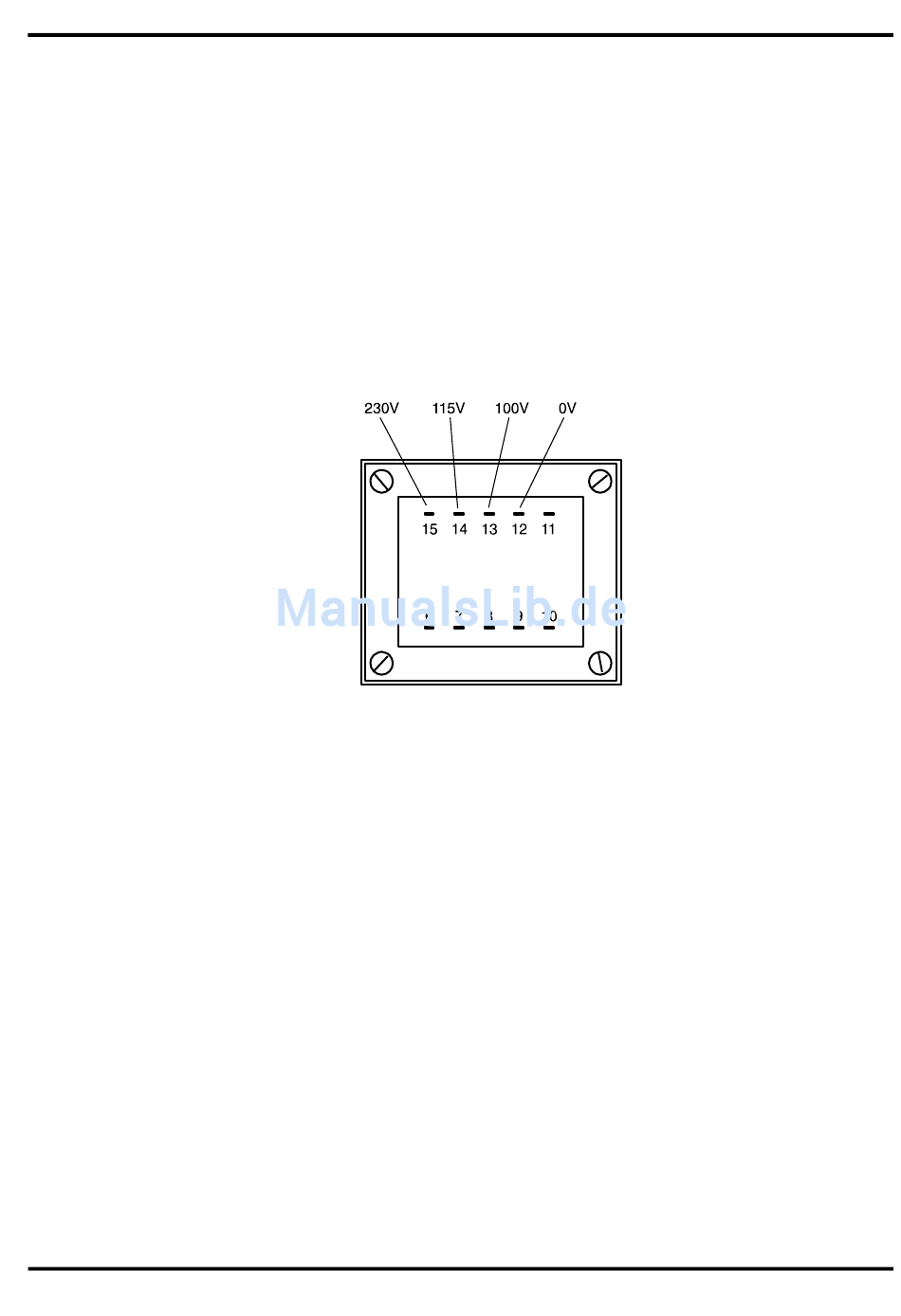

Für den Betrieb bei 230 V verbinden Sie die Phase (braun) mit Pin 15.
Für den Betrieb bei 115 V verbinden Sie die Phase (braun) mit Pin 14.
Für den Betrieb bei 100 V verbinden Sie die Phase (braun) mit Pin 13.
7) Schließen Sie den Gehäusedeckel, und befestigen Sie ihn mit denselben Schrauben.
8) Um den Erfordernissen der Sicherheitsstandards zu entsprechen, muss die Anzeige der
Betriebsspannung an der Geräterückseite geändert werden, damit die neue
Spannungseinstellung eindeutig angezeigt wird.
9) Wechseln Sie die Sicherung auf den richtigen Wert, siehe unten.
Sicherung
Stellen Sie sicher, dass die richtige Hauptsicherung für die eingestellte Betriebsspannung
eingesetzt ist. Die korrekten Sicherungen sind:
Für den Betrieb bei 230 V:
Für den Betrieb bei 100 V oder 115 V:
Zum Wechseln der Sicherung trennen Sie die Netzleitung von der Netzeingangsbuchse, und
ziehen Sie die Sicherungsschublade von den Buchsenstiften ab. Wechseln Sie die Sicherung
aus, und setzen Sie die Schublade wieder ein.
Notbehelfe oder Kurzschließen des Sicherungshalters sind verboten!
Installation
500 mA (T) 250 V HRC
1A (T) 250 V HRC
