SCSI-Anschluß
SCSI-Anschluß
6 Installation

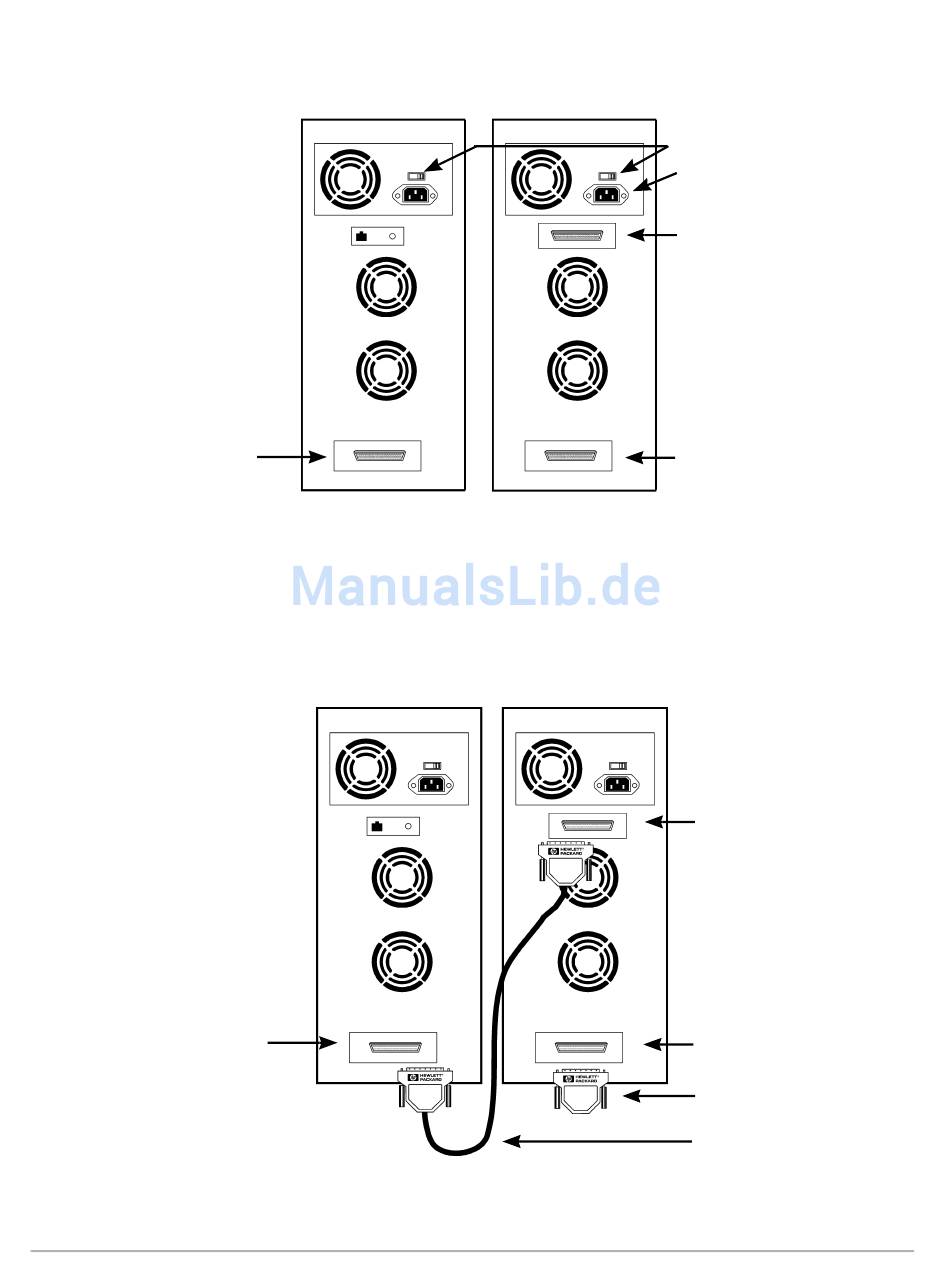

2. Stellen Sie den Erweiterungstower neben dem
CD-ROM-Server auf (siehe Beispiel unten).
Server/Tower
3. Verbinden Sie mit Hilfe des SCSI-Kabels den SCSI-Anschluß
des CD-ROM-Servers mit dem oberen SCSI-Anschluß des
Erweiterungstowers.
4. Schließen Sie den SCSI-Abschlußwiderstand an den unteren
SCSI-Anschluß des Erweiterungstowers an.
Server/Tower
Erweiterungstower
Erweiterungstower
Eingangsspannungsschalter
Netzkabelanschluß
SCSI-Anschluß
Zweiter SCSI-Anschluß
SCSI-Anschluß
Zweiter SCSI-Anschluß
SCSI-
Abschlußwiderstand
SCSI-Kabel
